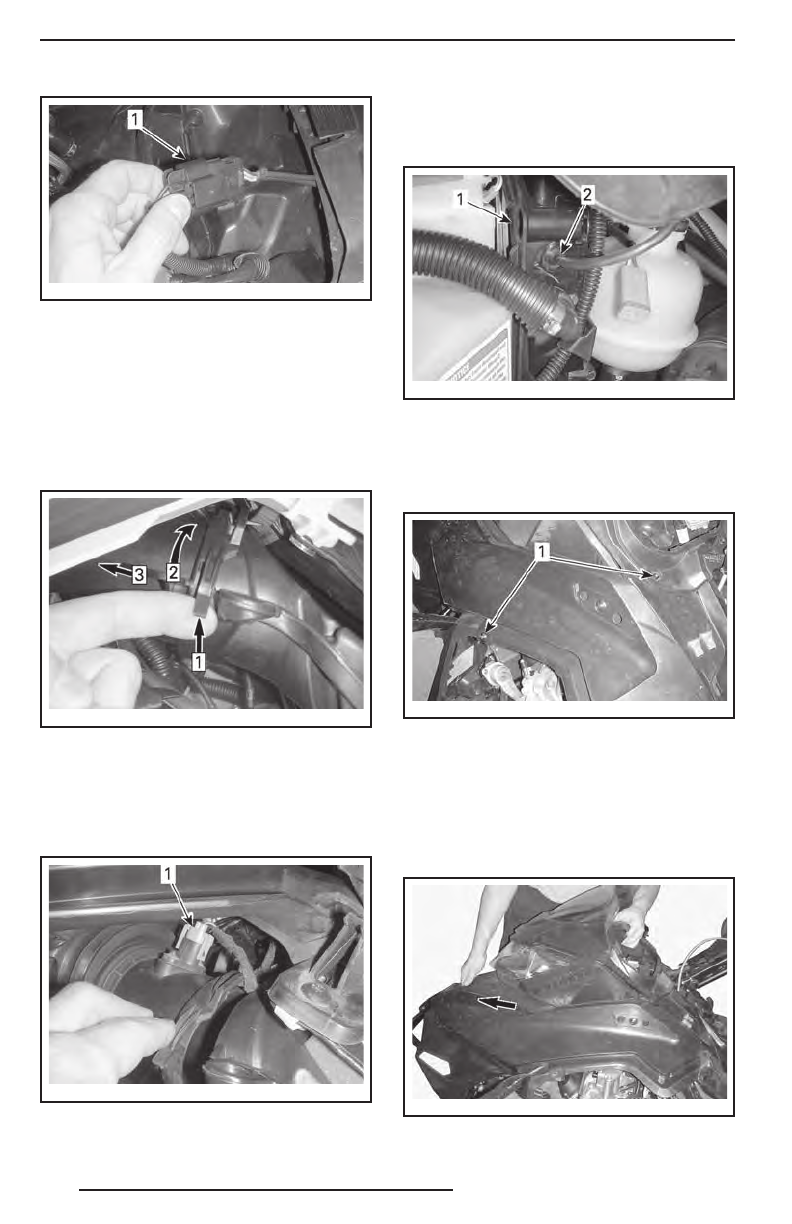

78

mbl201 2-0 08-0 02_ a

1. Электрический разъем фар

4.  Откройте левую боковую панель.
5.  Снимите левую и правую боковые па-

нели.

6.  Снимите защитный кожух ремня ва-

риатора.

7.  Отсоедините  воздуховод  системы

впуска.

mmr200 8-0 10-0 04_ a

Шаг 1: Поднимите фиксатор
Шаг 2: Поверните воздуховод
Шаг 3: Потяните вперед

8.  Отсоедините датчик температуры воз-

духа (ATS) на верхней части воздухо-

вода.

mbl201 2-0 08-0 03_ a

1. Электрический разъем ATS

9.  Откройте и снимите правую боковую

панель.

10.  Отсоедините трубку APS на ECM.

mbl201 2-0 08-0 04_ a

1. ECM
2. Трубка APS

11.  Выверните четыре винта крепления

верхнего компонента корпуса (по два

с каждой стороны).

mbl201 2-0 08-0 05_ a

ЛЕВАЯ СТОРОНА
1. Винты крепления

12.  Наклоните верхний элемент корпуса

вперед на 5° к верхней части, и за-

тем подайте её по направлению к пе-

редней части снегохода.

13.  Снимите верхний элемент корпуса.

mbl201 2-0 08-0 06_ a

ПЕРЕМЕСТИТЬ ВПЕРЕД

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
