55
mmo2 013 -004 -02 2_a

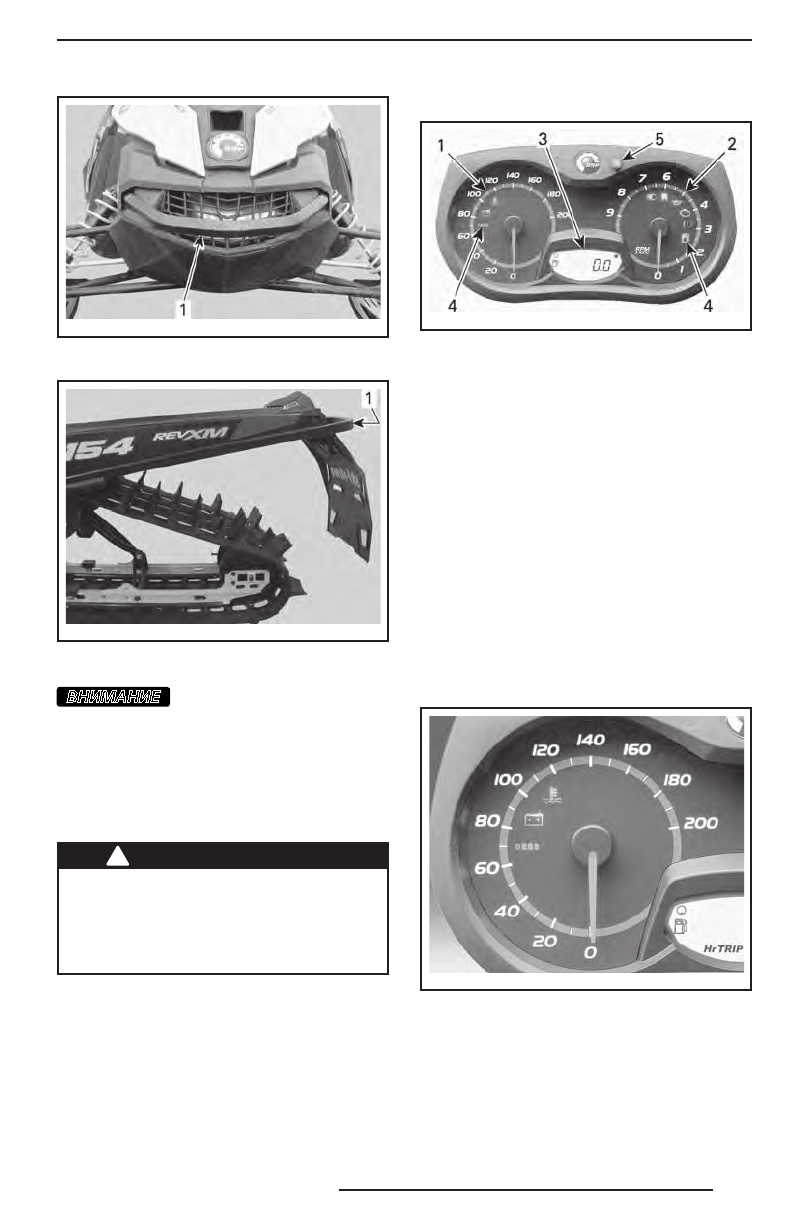

ТИПОВОЙ ВАРИАНТ — ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер
mmo2 013 -004 -02 3_a
ТИПОВОЙ ВАРИАНТ — ЗАДНЯЯ ЧАСТЬ
1. Задний бампер
ВНИМАНИЕ
Не буксируйте и не под-
нимайте снегоход за лыжи.
15) Аналогово-цифровой
информационный центр
MXZ TNT, Renegade Adrenaline
и Renegade Backcountry
!
ПРЕДОСТЕРЕЖЕНИЕ
Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.
Описание информационного центра
mmo2 013 -004 -04 1_a
АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S), расположенная на информаци-
онном центре
ПРИМЕЧАНИЕ:
Информационный центр
настроен на заводе для показаний в Бри-
танской системе мер, однако его наст-
ройку можно изменить для показаний
единиц в Метрической системе мер.
Для этого следует обратиться к дилеру
Ski-Doo.
1) Спидометр
Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.
mmo2 008 -003 -01 4
ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА
2) Тахометр (об/мин)
Отображает частоту вращения коленча-
того вала двигателя в оборотах в мину-
ту (об/мин). Для получения фактической
частоты вращения коленчатого вала
необходимо показания прибора умно-
жить на 1000.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
