130

A01F05A

1
2

3

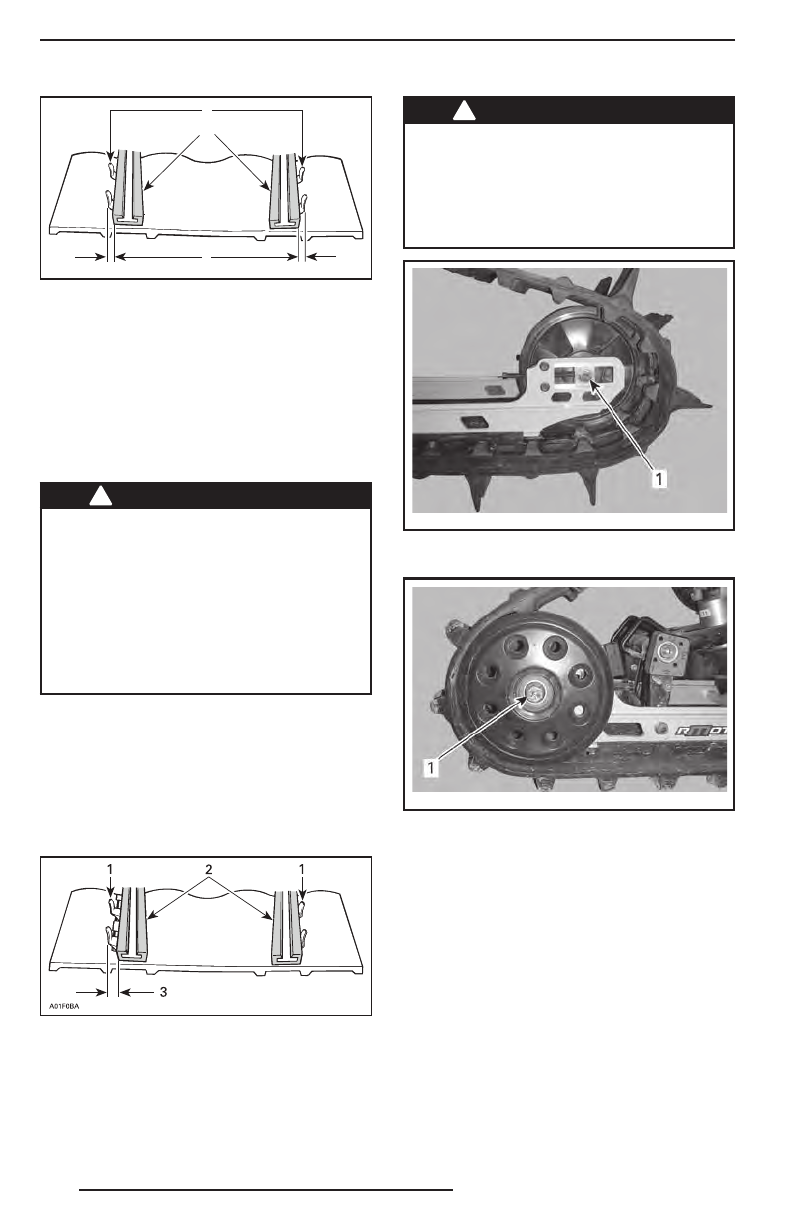

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы

выполните следующее:

4.1  Остановите двигатель.
4.2  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного

устройства.

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

4.3  Ослабьте стопорные винты задне-

го направляющего катка.

4.4  Подтяните регулировочный болт

на  той  стороне  движителя,  где

расстояние между направляющи-

ми гребнями и опорным полозом

наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

5.  Затяните болты крепления.

!

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь,  что  крепёжные  болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

mmo2 013 -004 -03 1_a

tMOTION

1. Затянуть моментом (48 ± 6) Н•м

mmo2 013 -004 -03 2_a

rMOTION

1. Затянуть моментом (48 ± 6) Н•м

6.  Снова пустите двигатель и на малой

скорости движения гусеничной лен-

ты проверьте симметричность её по-

ложения относительно опорных поло-

зьев.

7.  Опустите  снегоход  на  опорную  по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
