125

Ведущий шкив (E-TEC)

Регулировка ведущего шкива

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к выполне-

нию каких-либо регулировок, сни-

мите колпачок шнура безопасности

с  контактного  устройства  выклю-

чателя двигателя. Для выполнения

регулировки выберите безопасное

место вдали от снегоходных трасс.

Заводская регулировка ведущего шки-

ва обеспечивает передачу максималь-

ной мощности двигателя при заданной

частоте вращения коленчатого вала. Под

действием различных факторов (темпе-

ратура воздуха, атмосферное давление,

высота над уровнем моря) обороты дви-

гателя могут измениться, что вызовет

изменение динамических и других экс-

плуатационных характеристик снегохода.
Конструкция ведущего шкива позволяет

согласовать работу вариатора с характе-

ристиками двигателя, чтобы он мог раз-

вивать максимальную мощность в широ-

ком диапазоне скоростей.
Регулировочными винтами необходимо

добиться того, чтобы фактические мак-

симальные обороты двигателя соответ-

ствовали оборотам максимальной мощ-

ности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ

КОЛЕНЧАТОГО ВАЛА,

ПРИ КОТОРОЙ РАЗВИ-

ВАЕТСЯ МАКС. МОЩ-

НОСТЬ, об/мин

600 HO E-TEC

8100 ± 100

800R E-TEC

7900 ± 100

ПРИМЕЧАНИЕ:

 Для измерения частоты

вращения коленчатого вала пользуйтесь

цифровым тахометром высокого класса

точности.

ПРИМЕЧАНИЕ:

 Описываемая ниже ре-

гулировка влияет на работу двигателя

только на высокой частоте вращения ко-

ленчатого вала.
Имеется шесть положений, обозначен-

ных цифрами от 1 до 6.

Регулировочные болты могут занимать

одно из 6 различных положений, кото-

рые определяются цифрами, нанесённы-

ми на их головках.
Текущая настройка определяется циф-

рой  на  головке  болта,  совпадающей

с меткой на шкиве.

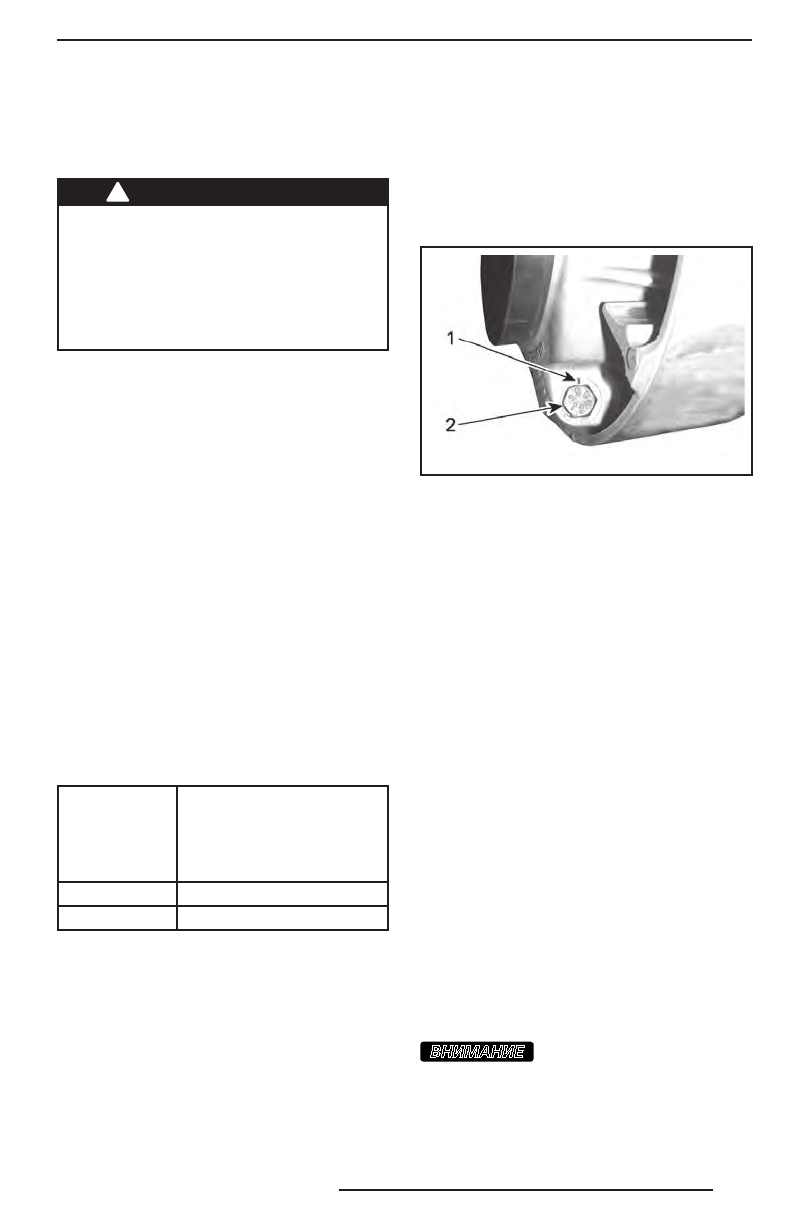

mmo2 011 -002 -10 1_a

НАСТРОЙКА ШКИВА
1. Метка
2. Цифра

Изменение регулировки в соседнее по-

ложение приводит к изменению макси-

мальной частоты вращения примерно

на 200 об/мин.
Чем больше номер позиции регулиро-

вочного винта, тем более высокие обо-

роты развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из по-

ложения «4» в положение «6» — мак-

симальная частота вращения коленча-

того вала двигателя увеличится на 400

об/мин.

Последовательность действий

Отпустите контргайку, чтобы частично

вытянуть регулировочный болт из крыш-

ки и переставить его в требуемое поло-

жение. Запрещается полностью отвора-

чивать контргайку.
Установите все 3 регулировочных болта

в одинаковые положения.
После регулировки затяните контргайки

крутящим моментом (10 ± 2) Н•м.

ВНИМАНИЕ

Запрещается полностью

вынимать калибровочный болт во из-

б ежа н и е   в ы п а д е н и я   в н у т р е н н и х

шайб. Все три регулировочных болта

ведущего шкива должны быть уста-

новлены в одинаковое положение.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
