 | Suomi

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Asennus

Suojalaitteiden asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.

Huomio:

Jos hiomalaikka on murtunut käytön aikana, tai jos

laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut
vika, on sähkötyökalu heti lähetettävä korjaukseen Bosch-
keskushuoltoon tai valtuutettuun huoltoliikkeeseen, katso
osoite luvusta ”Asiakaspalvelu ja käyttöneuvonta”.

Laikkasuojus hiontaa varten

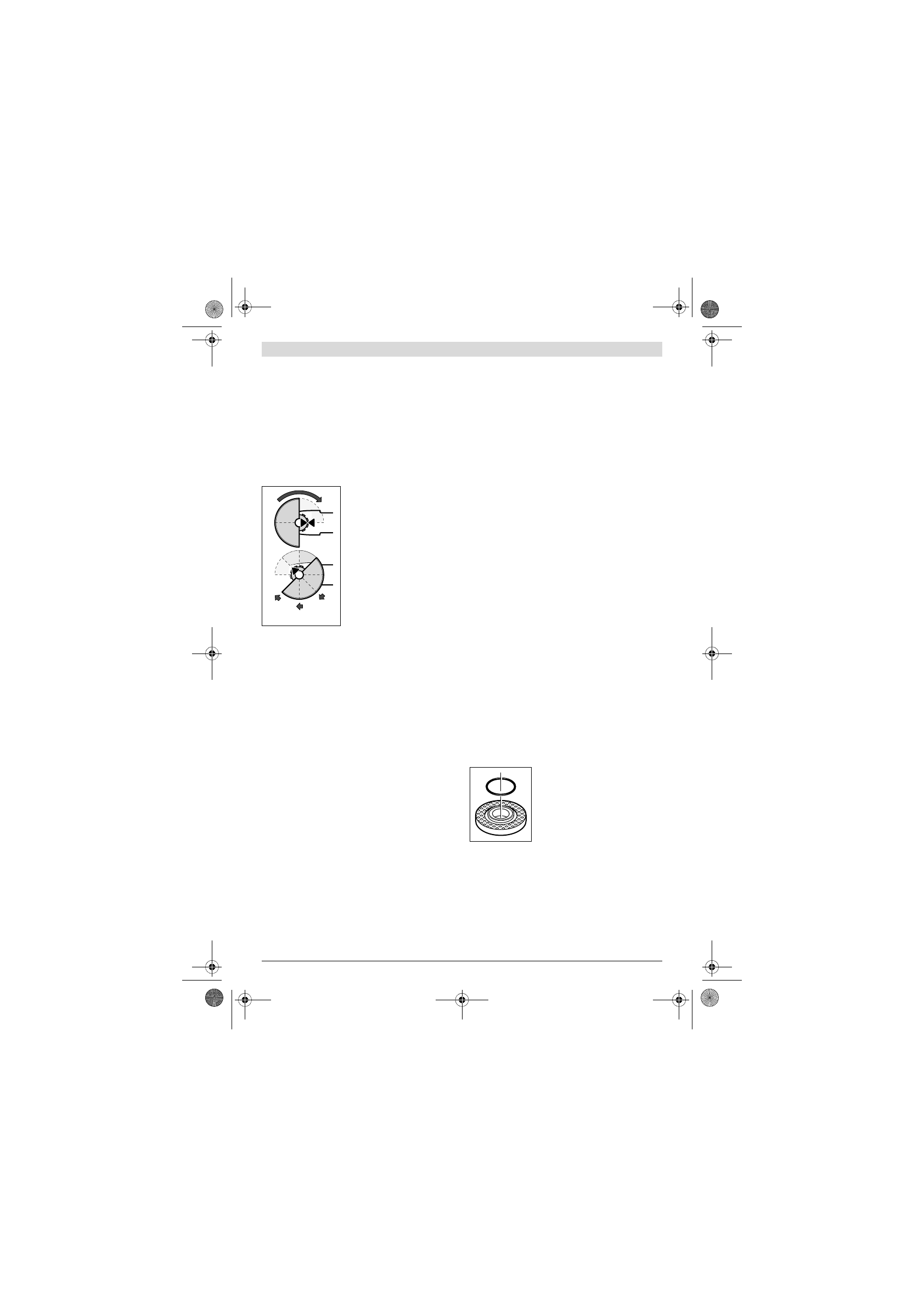

Aseta laikkasuojus

11

 karan kau-

laan kuvan osoittamalla tavalla.
Laikkasuojuksen kolmiomerkkien
tulee täsmätä vaihdepäässä olevi-
en vastaavien merkkien kanssa.

Paina laikkasuojus

11

 karan kau-

laan niin, että suojuksen olake tu-
kee sähkötyökalun laippaan ja
kierrä suojusta kunnes se lukkiu-
tuu paikoilleen kuuluvasti.

Sovita suojuksen

11

 asento työ-

tehtävän vaatimusten mukaan.
Paina lukitusvipua

1

 ylöspäin ja

kierrä laikkasuojus

11

 haluttuun

asentoon.



Säädä laikkasuojusta 11 niin, että kipinäsuihku käyttä-
jän suuntaan estyy.



Laikkasuojus 11 saa kiertyä vain lukitusvipua 1 painet-
taessa! Muussa tapauksessa ei sähkötyökalua missään
tapauksessa käyttää, vaan se tulee toimittaa asiakas-
palveluun.

Huomio:

 Laikkasuojuksen

11

 koodinokat varmistavat, että

vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.

Laikkasuojus katkaisua varten



Katkaisussa sidoshioma-ainetta käyttäen täytyy aina
käyttää katkaisusuojusta 13.



Kiven leikkauksessa on aina huolehdittava riittävästä
pölyn poistoimusta.

Katkaisuun tarkoitettu laikkasuojus

13

 asennetaan samalla

tavalla kuin hiomiseen tarkoitettu laikkasuojus

11

.

Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisuun ohjauskelkkaa

20

 käyttäen asen-

netaan samalla tavalla kuin hionnassa käytettävä suojus

11

.

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien hiontaan kova-
metallikuppiharjojen

8

 tai kumisen hiomalautasen

16

 ja hio-

mapyörön

17

 kanssa voidaan käyttää imuhuppua

6

. Imuhup-

pua

6

 ei sovi käyttää metallin työstössä.

Imuhuppuun

6

 voidaan liittää sopiva Bosch-pölynimuri.

Imuhuppu

6

 asennetaan laikkasuojuksen

11

 tavoin. Harjareu-

nus voidaan vaihtaa.

Lisäkahva



Käytä supistushylsyä vain lisäkahvan 4 kanssa.

Kierrä lisäkahva

4

 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

Käsisuojus



Asenna aina käsisuojus 15, kun työskentelet kumisen
hiomalautasen 16 tai kuppiharjan/laikkaharjan/taso-
liuskalaikan kanssa.

Kiinnitä käsisuojus

15

 lisäkahvan

4

 avulla.

Hiomatyökalun asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.



Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne
ovat jäähtyneet.

Laikat tulevat käytössä hyvin kuumiksi.

Puhdista hiomakara

5

 ja kaikki asennettavat osat.

Paina karan lukituspainiketta

2

 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.



Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee
sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai
adaptereita.

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-
hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-
tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä
oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri

9

paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-
letta ”Pikakiinnitysmutteri ”.



Tarkista hiomatyökalun asennuksen jälkeen ennen
käynnistystä, että hiomatyökalu on oikein asennettu ja
pystyy pyörimään vapaasti. Varmista, että hiomatyö-
kalu ei osu laikan suojukseen tai muihin osiin.

Kiinnityslaipassa

7

 on muoviosa (O-ren-

gas) keskityslaipan ympäri.

Jos tämä

O-rengas puuttuu tai on vaurioitunut,

vaihda se ehdottomasti ennen kiinni-
tyslaipan

7

 asennusta.

Tasoliuskalaikka



Asenna aina käsisuojus 15, kun työskentelet tasolius-
kalaikan kanssa.

Kuminen hiomalautanen



Asenna aina käsisuojus 15, kun työskentelet kumisen
hiomalautasen 16 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri

18

 paikoilleen ja kiristä se sakara-avai-

mella.
