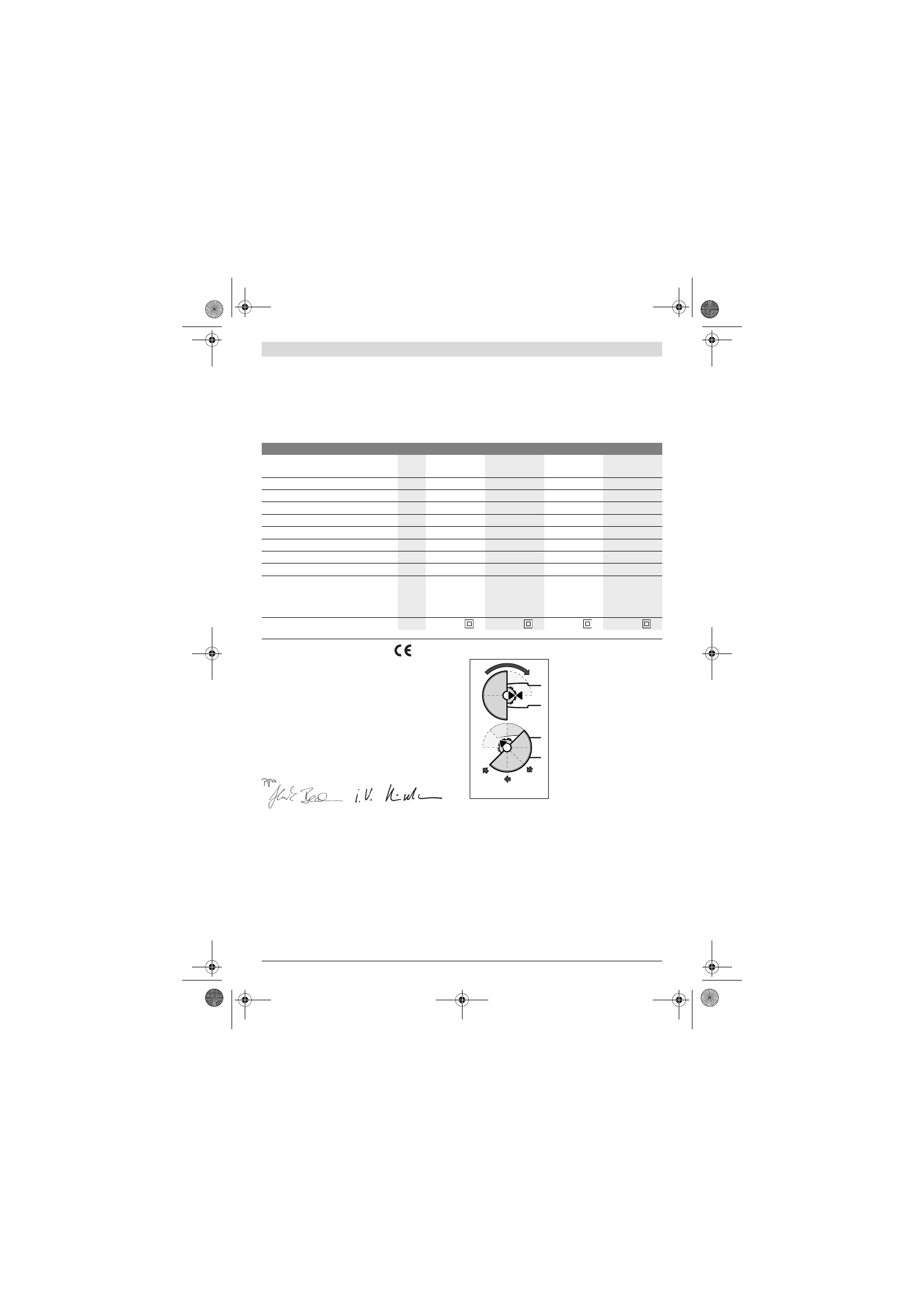

 | Dansk

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-
ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

Tekniske data

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er
beskrevet under „Tekniske data“, er i overensstemmelse med
følgende standarder eller normative dokumenter: EN 60745
iht. bestemmelserne i direktiverne 2011/65/EU,
2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Montering

Montering af beskyttelsesanordninger



Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.

Bemærk:

Opstår brud på slibeskiven under arbejdet eller be-

skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.

Beskyttelseskappe til slibning

Sæt beskyttelseskappen

11

 på

spidelhalsen som vist på billedet.
Trekantmarkeringerne på beskyt-
telseskappen skal være i overens-
stemmelse med de tilsvarende
markeringer på gearholdet.

Tryk beskyttelseskappen

11

 på

spindelhalsen, til kanten på be-
skyttelseskappen sidder på
el-værktøjets flange, og drej be-
skyttelseskappen, til den går hør-
bart i indgreb.

Tilpas beskytteleskappens positi-
on

11

 i forhold til arbejdets krav.

Tryk sikkerhedsarmen

1

 opad og

drej beskyttelseskappen

11

 i den ønskede position.



Indstil beskyttelseskappen 11 på en sådan måde, at
brugeren ikke udsættes for gnistregn.



Beskyttelseskappen 11 må kun drejes i forbindelse
med en aktivering af sikkerhedsarmen 1! Ellers skal
el-værktøjet tages ud af brug og sendes til et autorise-
ret serviceværksted.

Bemærk:

 Kodelåsene på beskyttelseskappen

11

 sikrer, at

el-værktøjet kun kan forsynes med en beskyttelseskappe,
som passer til el-værktøjet.

Vinkelsliber

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Typenummer

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Nominel optagen effekt

W

1 000

1 000

1 100

1 400

Afgiven effekt

W

630

630

660

820

Nominelt omdrejningstal

min

-1

11 000

11 000

11 000

11 000

Max. slibeskivediameter

mm

115

125

125

125

Slibespindelgevind

M 14

M 14

M 14

M 14

Max. gevindlængde for slibespindlen

mm

22

22

22

22

Startstømsbegrænsning

–

–





Konstantelektronik

–

–





Vægt svarer til EPTA-Procedure 01/2003
– med vibrationsdæmpende ekstrahånd-

tag

– med standard-ekstrahåndtag

kg

kg

2,2
2,1

2,3
2,1

2,1
2,0

2,4
2,2

Beskyttelsesklasse

/

II

/

II

/

II

/

II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
