 | Česky

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Odsávací kryt pro broušení

Pro nízkoprašné broušení barev, laků a umělých hmot ve spo-
jení s tvrdokovovými hrncovými kotouči

8

 nebo pryžovým

brusným talířem

16

 s brusným listem

17

 můžete použít odsá-

vací kryt

6

. Odsávací kryt

6

 není vhodný pro opracování kovů.

Na odsávací kryt

6

 lze připojit vhodný vysavač Bosch.

Odsávací kryt

6

 se namontuje jako ochranný kryt

11

. Kartáčo-

vý věnec je vyměnitelný.

Přídavná rukojeť



Používejte Vaše elektronářadí pouze s přídavnou ruko-
jetí 4.

Přídavnou rukojeť

4

 našroubujte podle způsobu práce vpravo

nebo vlevo na hlavu převodovky.

Ochrana ruky



Pro práce s pryžovým brusným talířem 16 nebo s hrn-
covým kartáčem/kotoučovým kartáčem/lamelovým
brusným kotoučem vždy namontujte ochranu ruky 15.

Ochranu ruky

15

 upevněte pomocí přídavné rukojeti

4

.

Montáž brusných nástrojů



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Nedotýkejte se brusných a dělicích kotoučů dříve, než
vychladnou.

Kotouče jsou při práci velmi horké.

Očistěte brusné vřeteno

5

 a všechny montované díly.

Pro upnutí a uvolnění brusných nástrojů stlačte aretační tlačít-
ko vřetene

2

, aby se brusné vřeteno zaaretovalo.



Aretační tlačítko vřetene ovládejte jen za stavu klidu
brusného vřetene.

Jinak se může elektronářadí poškodit.

Brusný/dělící kotouč

Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.

Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.

Pořadí montáže je patrné na straně grafiky.

K upevnění brusného/dělícího kotouče našroubujte upínací
matici

9

 a upněte ji pomocí klíče se dvěma čepy, viz odstavec

„Rychloupínací matice “.



Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.

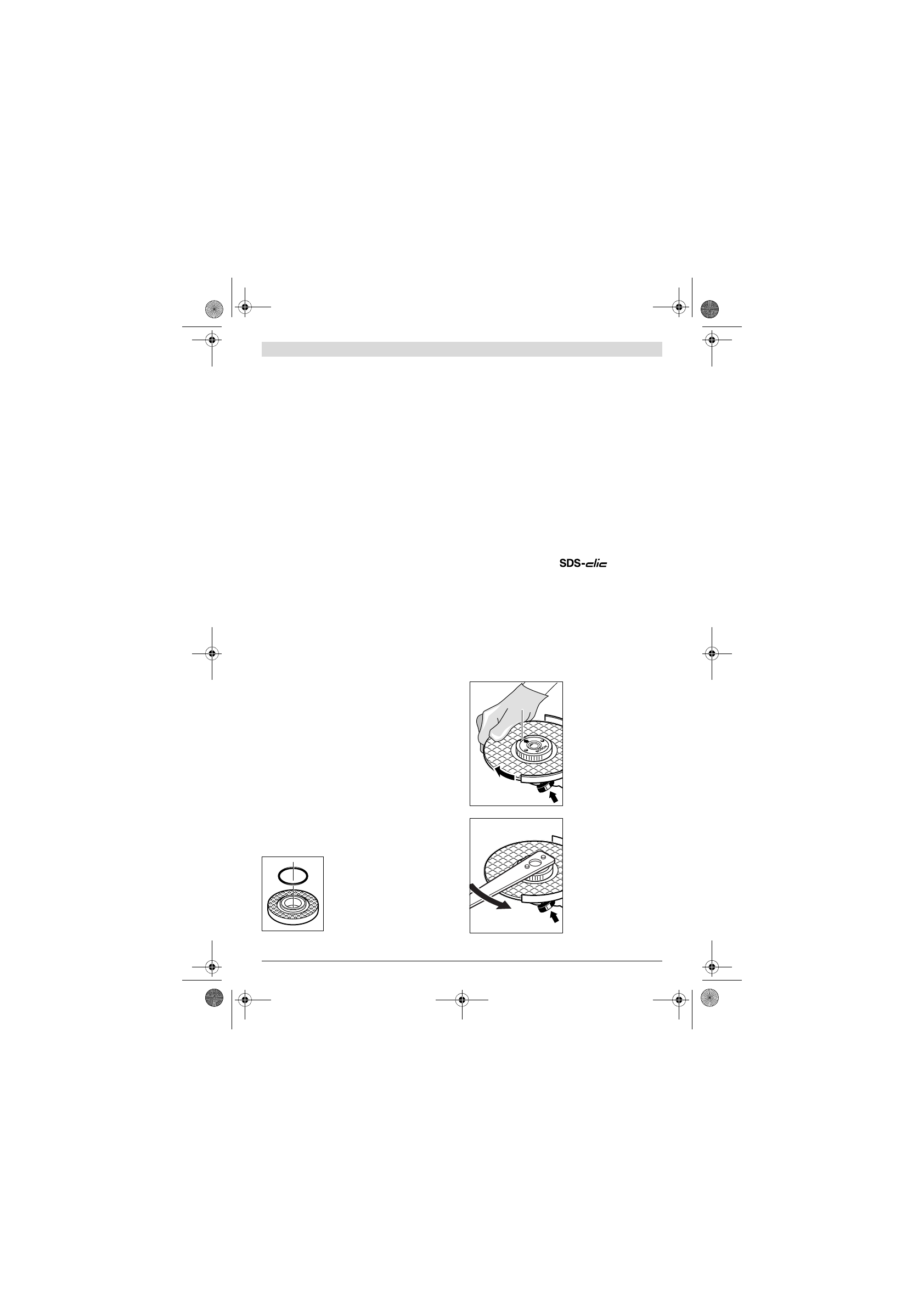

V upínací přírubě

7

 je kolem středicího

osazení vložen díl z umělé hmoty
(o-kroužek).

Pokud o-kroužek chybí

nebo je poškozen,

 musí být před dal-

ším používáním upínací příruba

7

 bez-

podmínečně vyměněna.

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 15.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 16 namontujte
vždy ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

18

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 15.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice

9

 použít rychloupínací

matici

10

.



Rychloupínací matice 10 smí být použita jen pro brusné
nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou rychloupínací
matici 10.
Při našroubování dbejte na to, aby popsaná strana rych-
loupínací matice 10 neukazovala k brusnému kotouči; šip-
ka musí ukazovat na indexovou značku 23.

Stlačte aretační tlačítko vře-
tene

2

, aby se brusné vřeteno

zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.

Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.

Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.

23
