 | Hrvatski

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools



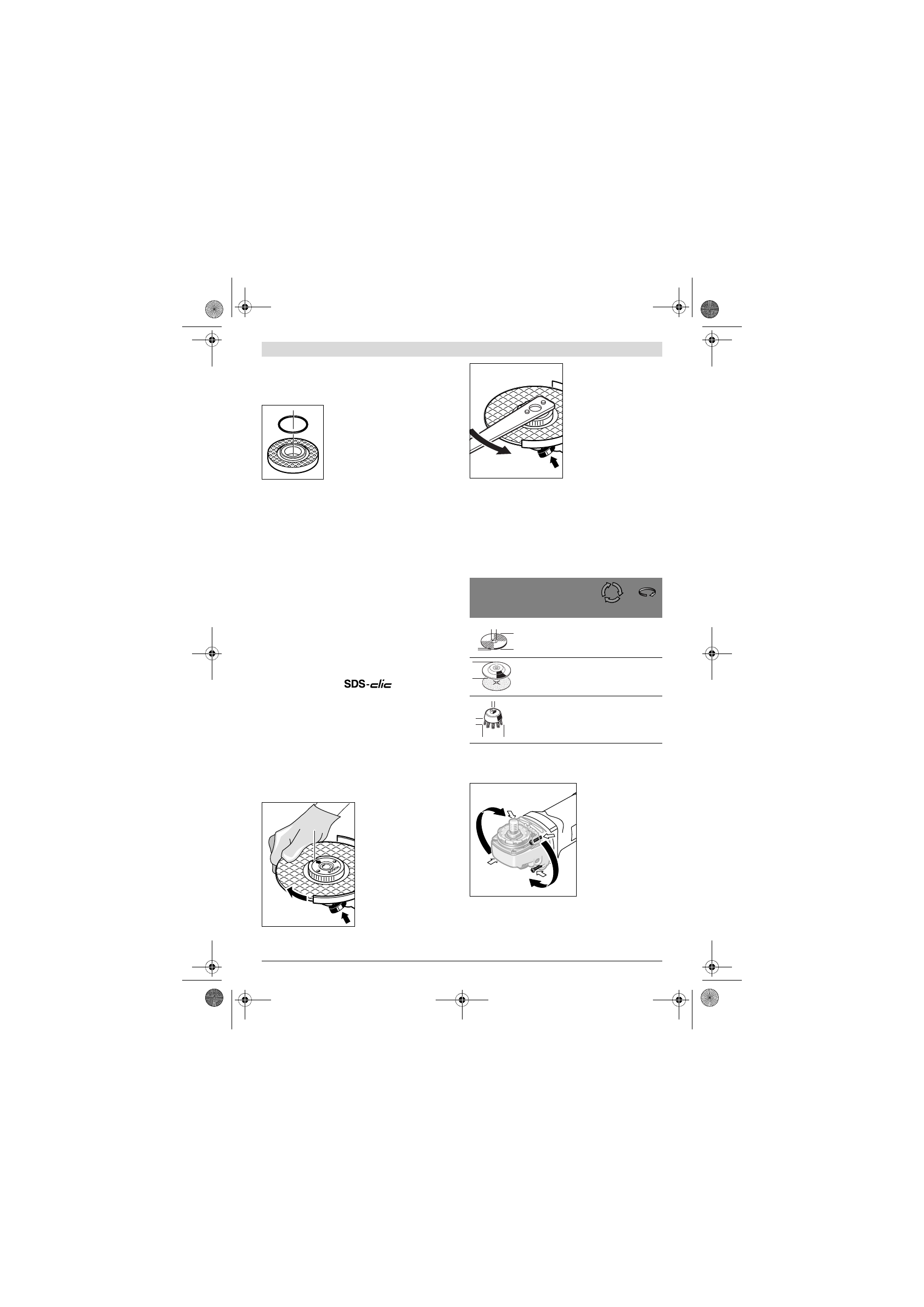

Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

U steznoj prirubnici

7

 oko naslona za

centriranje ugrađen je plastični dio
(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 prije daljnje primjene, ste-

zna prirubnica

7

 se mora neizostavno

zamijeniti.

Lepezasta brusna ploča



Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 15.

Gumeni brusni tanjur



Za radove sa gumenim brusnim tanjurom 16 montirajte
uvijek štitnik za ruke 15.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite okruglu maticu

18

 i stegnite je račvastim ključem.

Lončaste četke/pločaste četke



Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 15.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice

9

 primijeniti brzostežu-

ću maticu

10

.



Brzostežuća matica 10 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.

Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 10.
Kod navrtanja pazite da strana brzostežuće matice 10 sa
oznakom ne bude okrenuta na stranu brusne ploče; streli-
ca mora biti okrenuta prema indeks znaku 23.

Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
vretena

2

. Za stezanje brzo-

stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.

Propisno pričvršćenu neošte-
ćenu brzostežuću maticu mo-
žete otpustiti okretanjem na-
reckanog prstena u smjeru
suprotnom od kazaljke na sa-
tu.

Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego
za to koristite račvasti
ključ.

 Račvasti ključ stavite

kako je prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.

Dopušten broj okretaja [min

-1

], odnosno obodna brzina

[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.

Zbog toga se pridržavajte dopuštenog

broja okretaja, odno-

sno obodne brzine

 sa naljepnice brusnog alata.

Okretanje glave prijenosnika



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Glavu prijenosnika mo-
žete zakrenuti u koraci-
ma do 90 ° . Na taj se na-
čin prekidač za uključiva-
nje/isključivanje može
prebaciti u povoljniji po-
ložaj rukovanja za poseb-
ne slučajeve primjene,
npr. za radove rezanja sa
usisnom haubom sa vo-
dilicama

20

 ili za ljevake.

Do kraja odvijte 4 vijka.

Oprezno zakrenite glavu prijenosnika i prebacite je u novi po-
ložaj

bez skidanja sa kućišta

. Ponovno stegnite 4 vijka.

23

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
