170

 | Українська

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

Технічні дані

Монтаж

Монтаж захисних пристроїв



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

Вказівка:

Після поломки шліфувального круга під час

роботи або при пошкодженні затискних пристроїв на
захисному кожусі/на електроприладі необхідно негайно
відправити електроприлад в сервісну майстерню, адреси
див. у розділі «Сервіс та надання консультацій щодо
використання продукції».

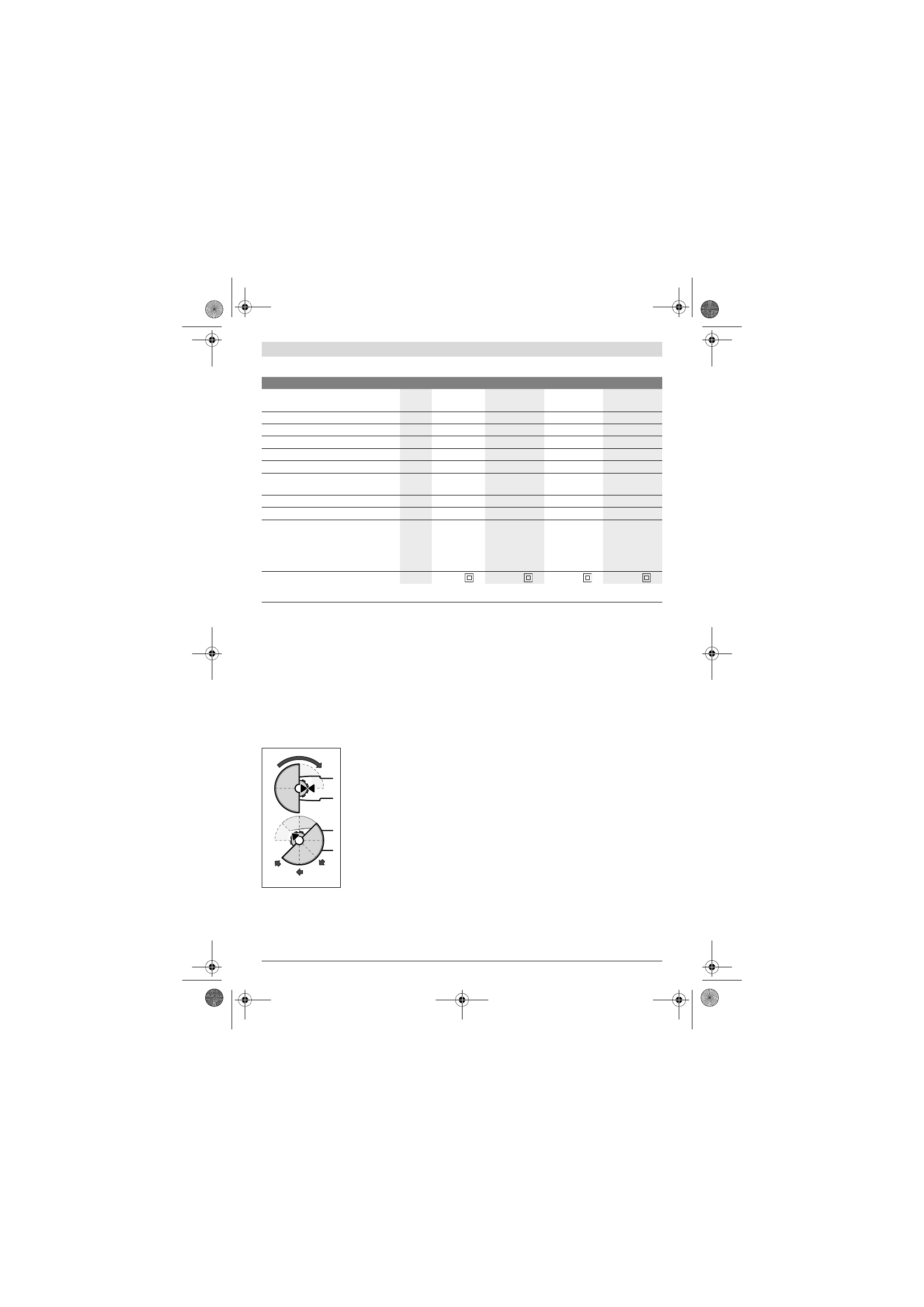

Захисний кожух для шліфування

Надіньте захисний кожух

11

 на

шийку шпинделя, як це
показано на малюнку. Трикутні
позначки на захисному кожусі
повинні збігатися з
відповідними позначками на
головці редуктора.

Надіньте захисний кожух

11

 на

шийку шпинделя, щоб буртик
захисного кожуха сів на
фланець електроприладу, та
крутіть його, поки він відчутно
не зайде у зачеплення.

Пристосуйте положення
захисного кожуха

11

 до потреб

робочої операції. Для цього натисніть на розьпокувапьний
важіль

1

 угору та поверніть захисний кожух

11

 у потрібне

положення.



Захисний кожух 11 треба встановити так, щоб іскри
не могли летіти в напрямку працюючого з
приладом.



Захисний кожух 11 повинен повертатися лише при
приведенні в дію деблокувального важеля 1! В
противному випадку в жодному разі не можна
продовжувати роботу з електроприладом і його
необхідно здати у бюро сервісного обслуговування.

Вказівка:

 Завдяки кодованим кулачкам на захисному

кожусі

11

 можна монтувати лише захисний кожух, що

розрахований на відповідний електроприлад.

Захисний кожух для розрізання



Для розрізання за допомогою зв’язаного абразиву
використовуйте завжди спеціальний захисний
кожух для розрізання 13.



Для розрізання каменю забезпечуйте достатнє
відсмоктування пилу.

Захисний ковпак для розрізання

13

 монтується так само,

як і захисний ковпак для шліфування

11

.

Витяжний ковпак для розрізання з люнетним супортом

Витяжний ковпак для розрізання з люнетним супортом

20

 монтується так само, як і захисний ковпак для

шліфування

11

.

Витяжний ковпак для шліфування

Для зменшення утворення пилу при шліфуванні фарб,
лаків та пластмаси твердосплавним чашковим кругом

8

або гумовим тарілчастим шліфувальним кругом

16

 з

абразивною шкуркою

17

 можна використовувати

витяжний ковпак

6

. Витяжний ковпак

6

 не призначений

для обробки металу.

Кутова шліфмашина

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Товарний номер

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Ном. споживана потужність

Вт

1 000

1 000

1 100

1 400

Корисна потужність

Вт

630

630

660

820

Номінальна кількість обертів

хвил.

-1

11 000

11 000

11 000

11 000

Макс. діаметр шліфувального круга

мм

115

125

125

125

Різьба шліфувального шпинделя

M 14

M 14

M 14

M 14

Макс. довжина різьби шліфувального
шпинделя

мм

22

22

22

22

Обмеження пускового струму

–

–





Константна електроніка

–

–





Вага відповідно до EPTA-Procedure
01/2003
– з  додатковою віброзахисною

рукояткою

– з  додатковою стандартною рукояткою

кг

кг

2,2

2,1

2,3

2,1

2,1

2,0

2,4

2,2

Клас захисту

/

II

/

II

/

II

/

II

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі
інші параметри.
