Montage

Schutzvorrichtungen montieren



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Hinweis:

Nach Bruch der Schleifscheibe während des Betrie-

bes oder bei Beschädigung der Aufnahmevorrichtungen an
der Schutzhaube/am Elektrowerkzeug, muss das Elektro-
werkzeug umgehend an den Kundendienst geschickt werden,
Anschriften siehe Abschnitt „Kundendienst und Anwen-
dungsberatung“.

Schutzhaube zum Schleifen

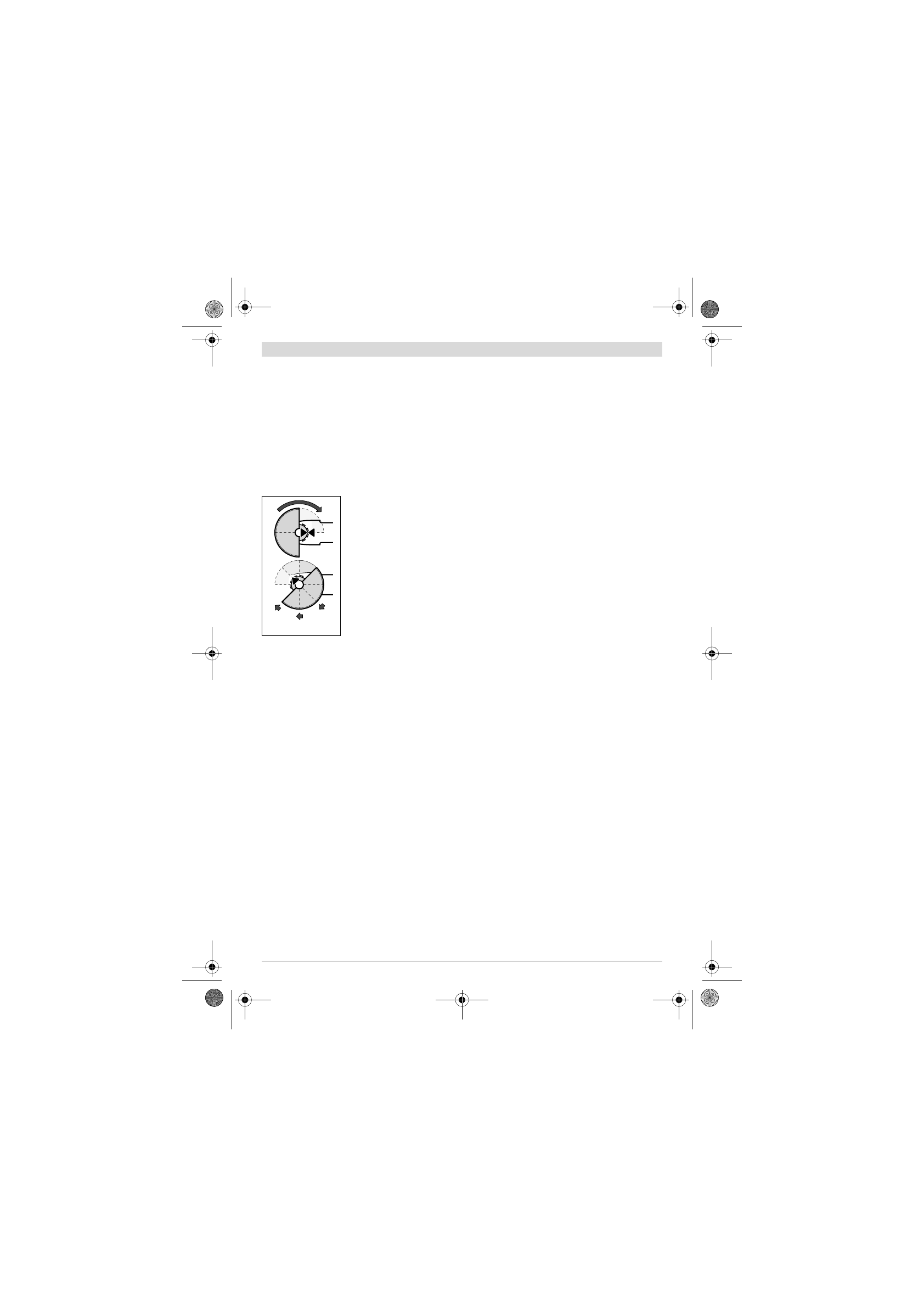

Setzen Sie die Schutzhaube

11

der Abbildung entsprechend auf
den Spindelhals. Die Dreiecks-
markierungen der Schutzhaube
müssen mit den entsprechenden
Markierungen am Getriebekopf
übereinstimmen.

Drücken Sie die Schutzhaube

11

auf den Spindelhals bis der Bund
der Schutzhaube am Flansch des
Elektrowerkzeuges aufsitzt und
drehen Sie die Schutzhaube, bis
sie deutlich hörbar einrastet.

Passen Sie die Position der
Schutzhaube

11

 den Erfordernis-

sen des Arbeitsganges an. Drücken Sie dazu den Entriege-
lungshebel

1

 nach oben und drehen Sie die Schutzhaube

11

in die gewünschte Position.



Stellen Sie die Schutzhaube 11 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.



Die Schutzhaube 11 darf sich nur unter Betätigung des
Entriegelungshebels 1 verdrehen lassen! Andernfalls
darf das Elektrowerkzeug keinesfalls weiter benutzt
werden und muss dem Kundendienst übergeben wer-
den.

Hinweis:

 Die Codiernocken an der Schutzhaube

11

 stellen si-

cher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.

Schutzhaube zum Trennen



Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 13.



Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.

Die Schutzhaube zum Trennen

13

 wird wie die Schutzhaube

zum Schleifen

11

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

20

 wird

wie die Schutzhaube zum Schleifen

11

 montiert.

Absaughaube zum Schleifen

Zum staubarmen Schleifen von Farben, Lacken und Kunst-
stoffen in Verbindung mit Hartmetall-Topfscheiben

8

 oder

dem Gummischleifteller

16

 mit Schleifblatt

17

 können Sie die

Absaughaube

6

 verwenden. Die Absaughaube

6

 ist nicht für

die Bearbeitung von Metall geeignet.

An die Absaughaube

6

 kann ein geeigneter Bosch-Staubsau-

ger angeschlossen werden.

Die Absaughaube

6

 wird wie die Schutzhaube

11

 montiert.

Der Bürstenkranz ist auswechselbar.

Zusatzgriff



Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 4.

Schrauben Sie den Zusatzgriff

4

 abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Handschutz



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 16 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 15.

Befestigen Sie den Handschutz

15

 mit dem Zusatzgriff

4

.

Schleifwerkzeuge montieren



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.



Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

5

 und alle zu montierenden

Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste

2

, um die Schleifspindel festzu-

stellen.



Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

9

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.



Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
