12

 | Deutsch

1 609 92A 0E8 | (22.8.13)

Bosch Power Tools

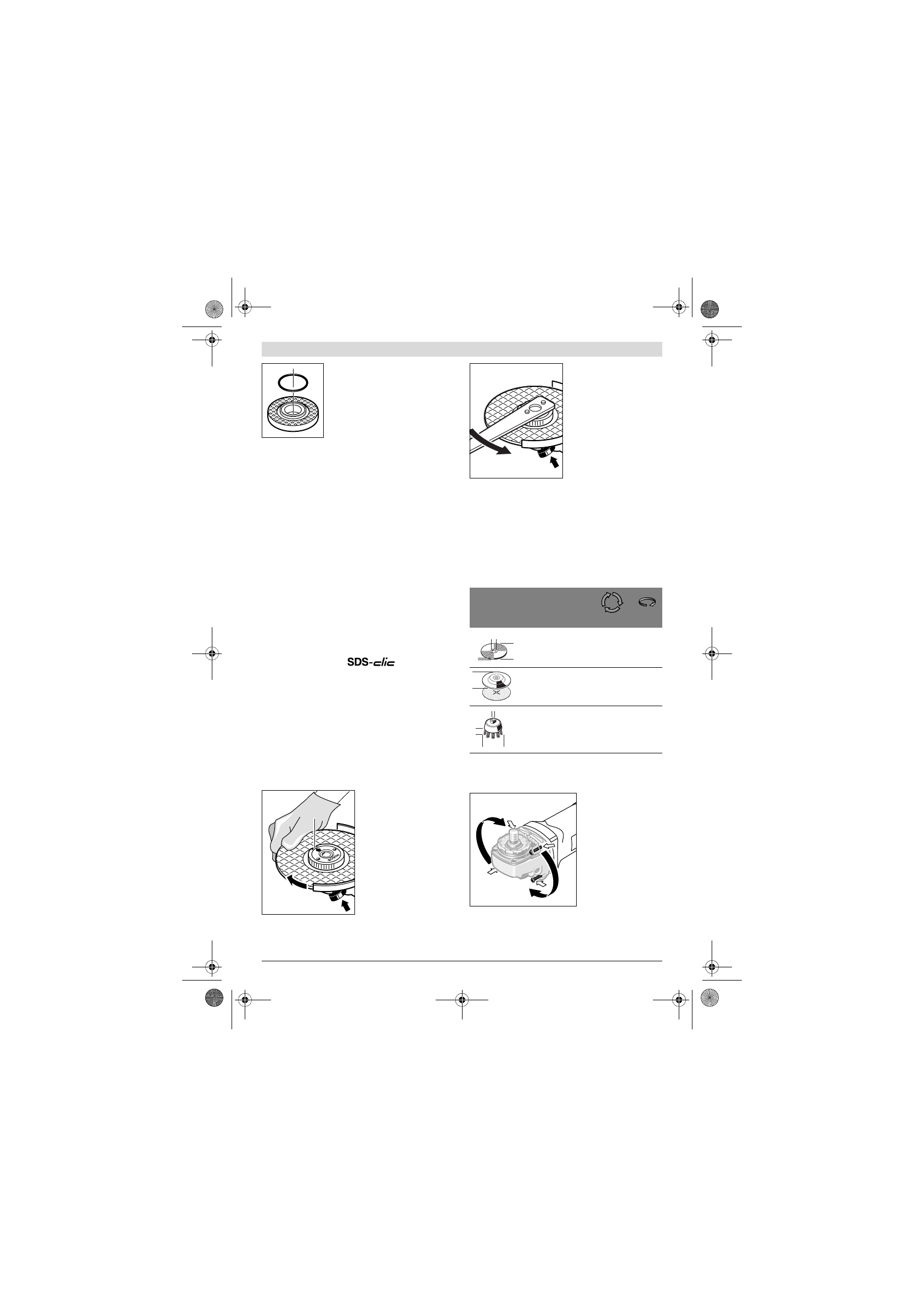

Im Aufnahmeflansch

7

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)
eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

7

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe



Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 15.

Gummi-Schleifteller



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 16 immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Schrauben Sie die Rundmutter

18

 auf und spannen Sie diese

mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste



Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 15.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter

9

 die Schnellspannmutter

10

 verwenden.



Die Schnellspannmutter 10 darf nur für Schleif- oder
Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter 10.
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 10 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 23 zei-
gen.

Drücken Sie die Spindel-Ar-
retiertaste

2

, um die Schleif-

spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.

Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.

Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel.

 Setzen Sie den

Zweilochschlüssel wie im Bild
gezeigt an.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige

Drehzahl bzw. Umfangs-

geschwindigkeit

 auf dem Etikett des Schleifwerkzeuges.

Getriebekopf drehen



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Sie können den Getrie-
bekopf in 90 ° -Schritten
drehen. Dadurch kann
der Ein-/Ausschalter für
besondere Arbeitsfälle in
eine günstigere Handha-
bungsposition gebracht
werden, z. B. für Trenn-
arbeiten mit der Absaug-
haube mit Führungs-
schlitten

20

 oder für

Linkshänder.

Drehen Sie die 4 Schrauben ganz heraus. Schwenken Sie den
Getriebekopf vorsichtig

und ohne vom Gehäuse abzuneh-

men

 in die neue Position. Ziehen Sie die 4 Schrauben wieder

fest.

23

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

11 000
11 000

80
80

115
125

–
–

–
–

11 000
11 000

80
80

75

30

M 14

11 000

45

b

d

D

D

D

b

d
