 Русский |

161

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Защитный кожух для отрезания с направляющими са-
лазками

Защитный кожух для отрезания с направляющими салаз-
ками

20

 монтируется так же, как и защитный кожух для

шлифования

11

.

Вытяжной колпак для шлифования

Для шлифования без выделения пыли слоев краски, ла-
ков и пластмасс с помощью твердосплавного чашечного
шлифовального круга

8

 или резиновой шлифовальной та-

релки

16

 со шлифовальной шкуркой

17

 Вы можете ис-

пользовать вытяжной колпак

6

. Вытяжной колпак

6

 не

пригоден для обработки металла.

К вытяжному колпаку

6

 можно подключить подходящий

пылесос фирмы Bosch.

Вытяжной колпак

6

 устанавливается как и защитный ко-

жух

11

. Щетки по кругу можно менять.

Дополнительная рукоятка



Пользуйтесь электроинструментом только с допол-
нительной рукояткой 4.

Привинтите дополнительную рукоятку

4

 справа или слева

от редукторной головки в зависимости от способа работы.

Защитный щиток руки



Для работ с резиновой шлифовальной тарелкой 16
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 15.

Закрепляйте защитный щиток

15

 дополнительной рукоят-

кой

4

.

Установка шлифовальных инструментов



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут.

Круги очень нагреваются во

время работы.

Очищайте шлифовальный шпиндель

5

 и все монтируемые

части.

Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя

2

 для его

фиксирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Шлифовальный круг/oтрезной круг

Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать опор-
ному фланцу. Не применяйте переходники или адаптеры.

При применении алмазных отрезных кругов следите за тем,
чтобы стрелка направления вращения на алмазном отрез-
ном круге соответствовала направлению вращения элек-
троинструмента (см. стрелку на редукторной головке).

Последовательность монтажа показана на странице с ил-
люстрациями.

Для крепления шлифовального/отрезного круга навинти-
те зажимную гайку

9

 и затяните ее ключом для круглых га-

ек с 2-мя торцовыми отверстиями, см. раздел «Быстроза-
жимная гайка ».



После монтажа шлифовального инструмента про-
верьте перед включением правильность монтажа и
свободное вращение инструмента. Проверьте сво-
бодное вращение шлифовального инструмента без
трения о защитный кожух или другие части.

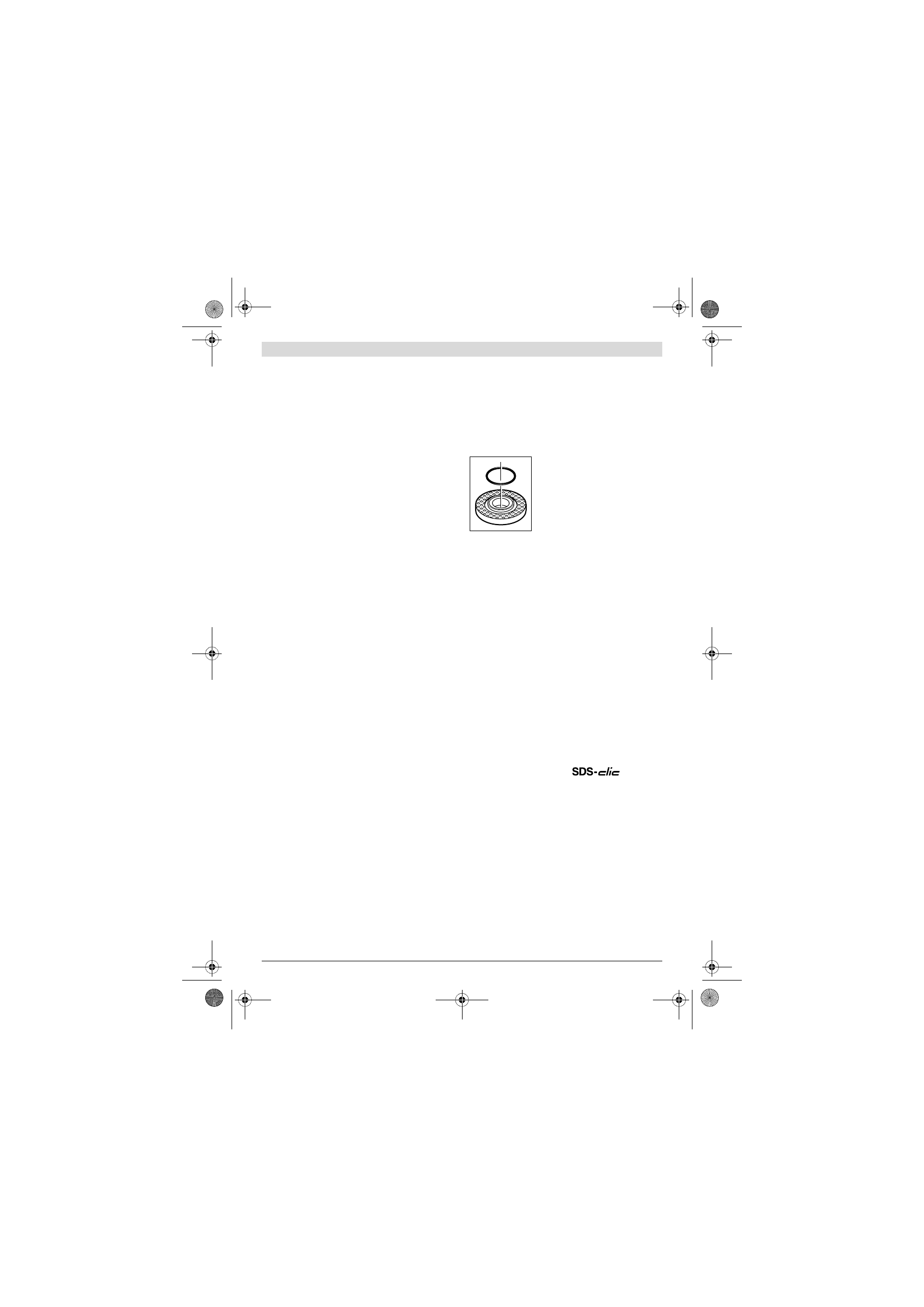

На опорном фланце

7

 вокруг центри-

рующего буртика находится пласт-
массовая деталь (кольцо круглого се-
чения).

Если кольцо круглого сече-

ния отсутствует или повреждено

,

опорный фланец

7

 необходимо обя-

зательно заменить перед дальней-
шим применением.

Веерный шлифовальный круг



Для работ с веерным шлифовальным кругом всегда
устанавливайте защиту руки 15.

Резиновая шлифовальная тарелка



Для работ с резиновой шлифовальной тарелкой 16
всегда устанавливайте защиту руки 15.

Последовательность монтажа показана на странице с ил-
люстрациями.

Навинтите круглую гайку

18

 и затяните ее ключом для кру-

глых гаек с 2-мя торцовыми отверстиями.

Чашечная щетка/дисковая щетка



Для работ с чашечной щеткой всегда устанавливай-
те защиту руки 15.

Последовательность монтажа показана на странице с ил-
люстрациями.

Чашечная/дисковая щетка должна навинчиваться на
шпиндель так, чтобы фланец шпинделя плотно прилегал в
конце резьбы шпинделя. Крепко затяните чашечную/ди-
сковую щетку вилкообразным ключом.

Быстрозажимная гайка

Для простой смены шлифовального инструмента без при-
менения инструментов Вы можете использовать вместо
зажимной гайки

9

 быстрозажимную гайку

10

.



Быстрозажимную гайку 10 разрешается использо-
вать только для шлифовальных и отрезных кругов.

Применяйте только безупречную, не имеющую повре-
ждений быстрозажимную гайку 10.
При навинчивании следите за тем, чтобы сторона гай-
ки с надписью 10 не была обращена к шлифовально-
му кругу; стрелка должна показывать на индексную
метку 23.
