Montaža

Montaža zaščitnih priprav



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.

Opozorilo:

Po lomu brusilnega koluta med obratovanjem ali

pri poškodovanju prijemal na zaščitnem pokrovu/na električ-
nem orodju, morate električno orodje takoj poslati na naslov
servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o
uporabi“.

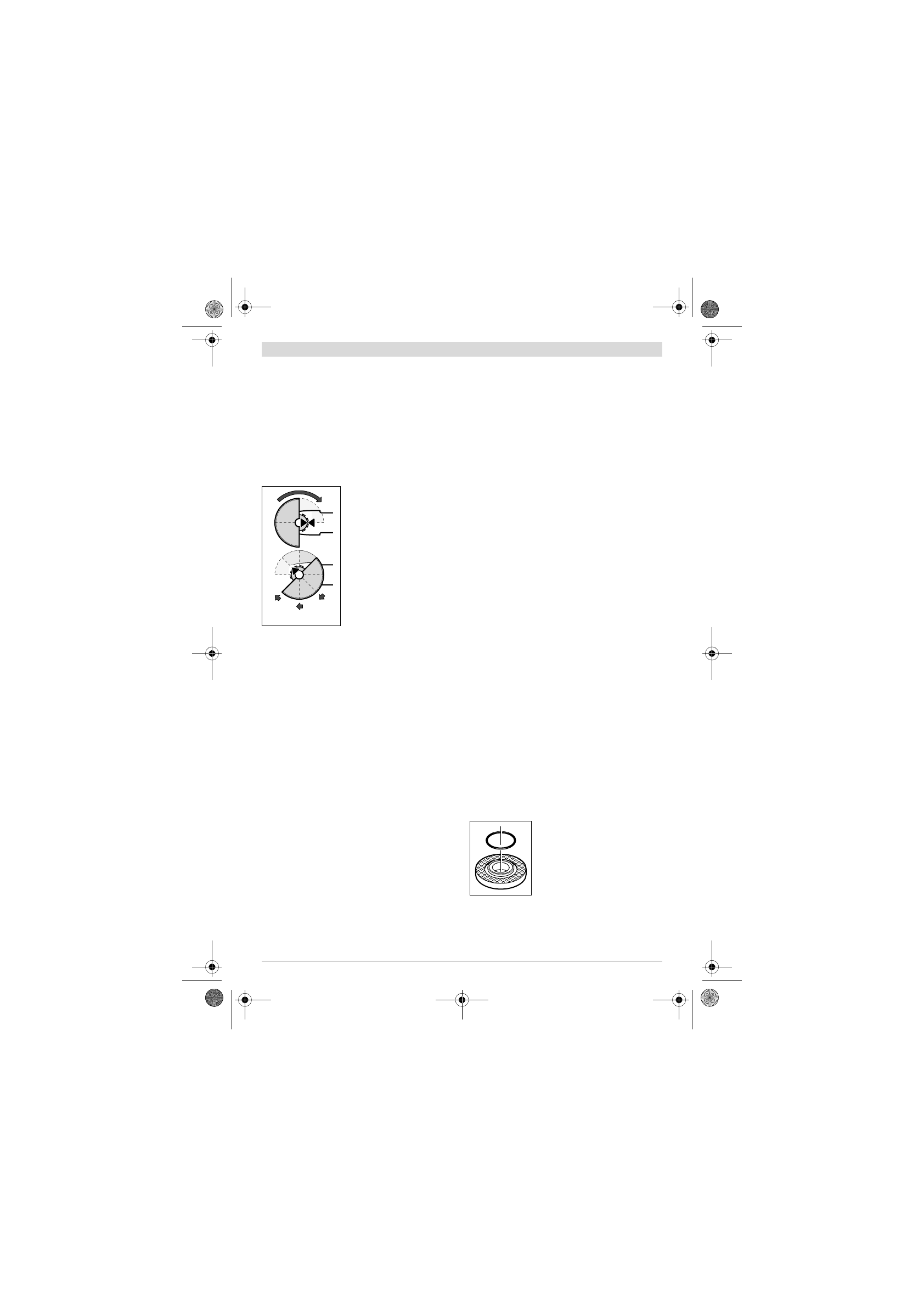

Zaščitni pokrov za brušenje

Namestite zaščitni pokrov

11

 na

steblo vretena, tako kot prikazuje
slika. Trikotne oznake na zašči-
tnem pokrovu se morajo ujemati z
ustreznimi oznakami na glavi goni-
la.

Zaščitni pokrov

11

 pritisnite na

steblo vretena, tako da bo rob za-
ščitnega pokrova nasedel na pri-
robnico električnega orodja, nato
pa zaščitni pokrov obrnite, tako
da bo slišno zaskočil.

Zaščitni pokrov

11

 prilagodite zah-

tevam delovnega procesa. V ta na-
men potisnite ročico za deblokira-

nje

1

 navzgor in obrnite zaščitni pokrov

11

 v želeni položaj.



Zaščitni pokrov 11 naj bo nastavljen tako, da bo iskre-
nje v smeri upravljalca onemogočeno.



Zaščitni pokrov 11 se sme premikati samo po aktivira-
nju ročice za deblokiranje 1! V nasprotnem primeru na-
daljnja uporaba električnega orodja ni dovoljena in ga
je treba dostaviti na popravilo v servisno delavnico.

Opozorilo:

 Na zaščitnem pokrovu

11

 so kodirne zareze, ki so

tam zato, da se na električno orodje lahko montira samo
ustrezen zaščitni pokrov.

Zaščitni pokrov za rezanje



Pri rezanju z vezanimi brusilnimi sredstvi morate ve-
dno uporabiti zaščitni pokrov za rezanje 13.



Pri rezanju kamna morate poskrbeti za dovolj dobro od-
sesovanje prahu.

Zaščitni pokrov za rezanje

13

 se montira kot zaščitni pokrov

za brušenje

11

.

Odsesovalni pokrov za rezanje z drsnim vodilom

Odsesovalni pokrov za rezanje z drsnim vodilom

20

 se monti-

ra kot zaščitni pokrov za brušenje

11

.

Odsesovalni pokrov za brušenje

Za brušenje barv, lakov in plastičnih mas z lončastimi koluti iz
trdine

8

 ali z gumijastim brusilnim krožnikom

16

 z brusilnim li-

stom

17

, kjer ne nastaja velika količina prahu, lahko upora-

bljate odsesovalni pokrov

6

. Odsesovalni pokrov

6

 ni prime-

ren le za obdelovanje kovin.

Na odsesovalni pokrov

6

 lahko priključite primeren sesalnik

za prah znamke Bosch.

Montaža odsesovalnega pokrova

6

 je enaka montaži zaščitne-

ga pokrova

11

. Venec ščetk je zamenljiv.

Dodatni ročaj



Električno orodja uporabljajte samo skupaj z dodatnim
ročajem 4.

Odvisno od delovnega postopka privijte dodatni ročaj

4

 na

desno ali levo stran glave gonila.

Ščitnik za roke



Pri delih z gumijastim brusilnim krožnikom 16 ali lonča-
sto ščetko/ploščato ščetko/pahljačastim brusilnim ko-
lutom naj bo ščitnik za roke 15 vedno montiran.

Ščitnik za roke

15

 pritrdite z dodatnim ročajem

4

.

Nontaža brusilnih orodij



Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.



Ne dotikajte se brusilnih in rezalnih plošč, dokler se ni-
so ohladila.

Plošče postanejo pri delu zelo vroče.

Očistite brusilno vreteno

5

 in vse dele, ki so predvideni za

montažo.

Za pritrjevanje in sprostitev brusilnih orodij pritisnite tipko za
aretiranje vretena

2

 in fiksirajte vreteno.



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

9

, nato pa vpnite kolut oziroma ploščo s

pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe-
njalna matica “.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici

7

 je okrog cen-

trirnega roba vstavljen del iz umetne
mase (O-obroč).

Če O-obroč manjka

ali je poškodovan,

 se mora pred na-

daljno uporabo prijemalna prirobnica

7

nujno nadomestiti.

Pahljačasti brusilni kolut



Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 15.
