 Français |

29

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)



Réglez le capot de protection 11 de sorte à empêcher
une projection d’étincelles en direction de l’utilisateur.



Le capot de protection 11 ne doit pas pouvoir tourner
sans que l’on appuie sur le levier de déverrouillage 1 !
Si tel n’est pas le cas, ne continuer en aucun cas à utili-
ser l’outil électroportatif, mais le remettre au service
après-vente.

Note :

 Le dispositif de codage se trouvant sur le capot de pro-

tection

11

 assure que seul le capot de protection approprié à

l’appareil puisse être monté.

Capot de protection pour le tronçonnage



Utilisez toujours le capot de protection spécifique au
tronçonnage 13 pour les travaux de tronçonnage avec
des abrasifs agglomérés.



Pour le tronçonnage de la pierre, veillez à assurer une
aspiration suffisante de poussières.

Le capot de protection pour le tronçonnage

13

 se monte de la

même manière que le capot de protection pour le meulage

11

.

Carter d’aspiration pour le tronçonnage avec des glis-
sières de guidage

Le carter d’aspiration pour le tronçonnage avec glissière de
guidage

20

 se monte de la même manière que le capot de pro-

tection pour le meulage

11

.

Carter d’aspiration pour le ponçage

Il est possible d’utiliser le carter d’aspiration

6

 pour réduire au

minimum la production de poussière pendant le ponçage de
peintures, de vernis et de matières synthétiques avec des
meules assiettes carbure

8

 ou des plateaux de ponçage en

caoutchouc

16

 avec feuille abrasive

17

. Le carter d’aspiration

6

 n’est pas approprié pour travailler des métaux.

Un aspirateur Bosch approprié peut être raccordé au carter
d’aspiration

6

.

Le carter d’aspiration

6

 est monté de la même manière que le

capot de protection

11

. La brosse en couronne du carter peut

être remplacée.

Poignée supplémentaire



N’utilisez l’outil électroportatif qu’avec la poignée sup-
plémentaire 4.

En fonction du mode de travail, vissez la poignée supplémen-
taire

4

 du côté droit ou gauche du carter d’engrenage.

Protège-main



Lors de travaux avec le plateau de ponçage en caout-
chouc 16 ou la brosse boisseau/la brosse circulaire/le
plateau à lamelles, montez toujours le protège-main
15.

Montez le protège-main

15

 avec la poignée supplémentaire

4

.

Montage des outils de meulage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.



Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.

Le

disques peuvent chauffer énormément durant le travail.

Nettoyez la broche d’entraînement

5

 ainsi que toutes les

pièces à monter.

Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche

2

 afin de bloquer la

broche d’entraînement.



N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.

Sinon,

vous pourriez endommager l’outil électroportatif.

Disque à meuler/à tronçonner

Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.

Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).

L’ordre du montage est indiqué sur la page des graphiques.

Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

9

 et serrez-le à l’aide de la clé à ergots, voir cha-

pitre « Ecrou de serrage rapide ».



Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

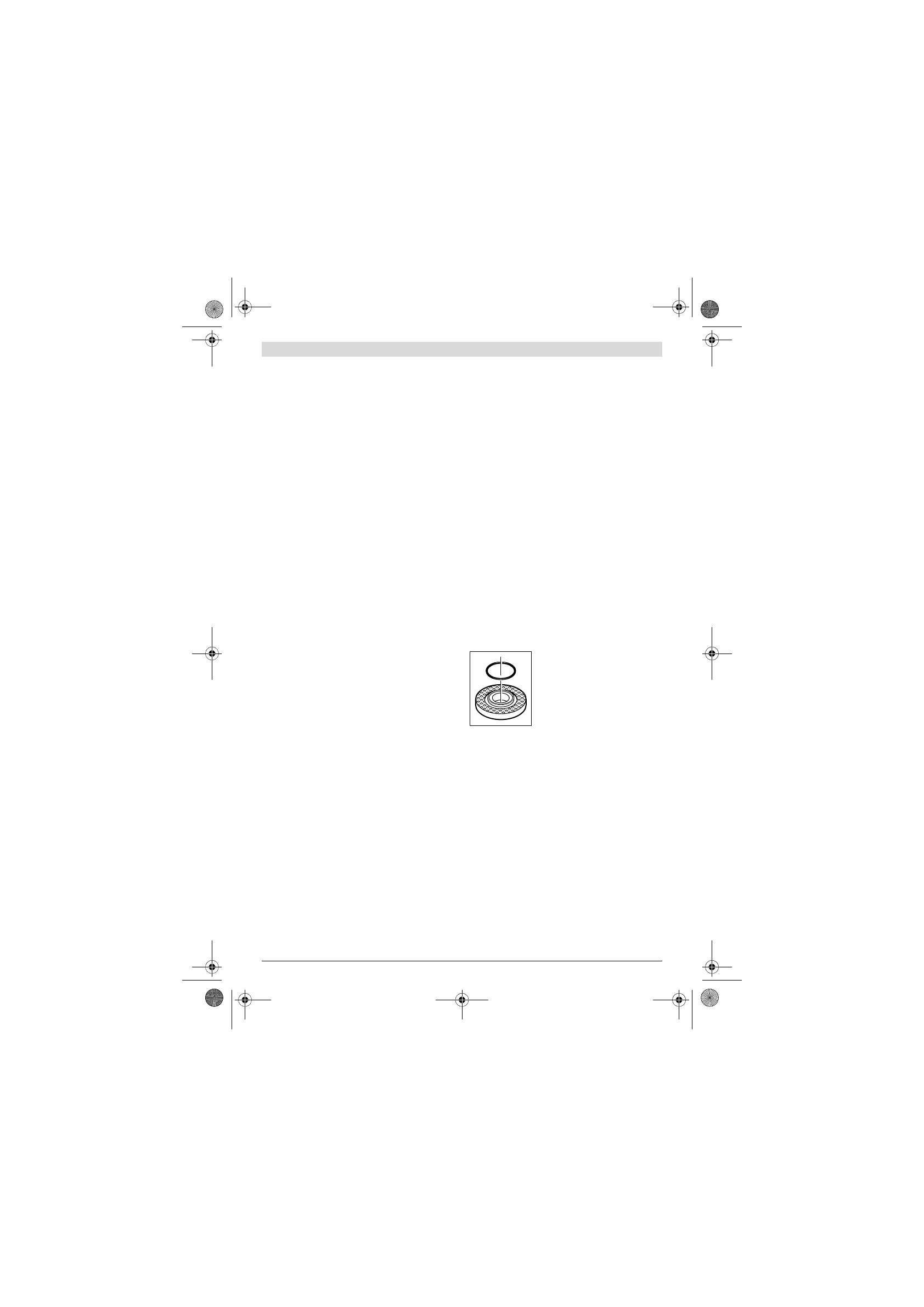

Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque

7

.

Au cas où cette

rondelle élastique fasse défaut ou
qu’elle soit endommagée,

 il faut abso-

lument remplacer la flasque d’entraîne-
ment

7

 avant de continuer à l’utiliser

l’outil.

Plateau à lamelles



Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 15.

Plateau de ponçage en caoutchouc



Lors de travaux avec le plateau de ponçage en caout-
chouc 16, montez toujours le protège-main 15.

L’ordre du montage est indiqué sur la page des graphiques.

Montez l’écrou cylindrique

18

 et serrez-le à l’aide de la clé à

ergots.

Brosse boisseau/brosse circulaire



Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 15.

L’ordre du montage est indiqué sur la page des graphiques.

Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clé à
fourche.
