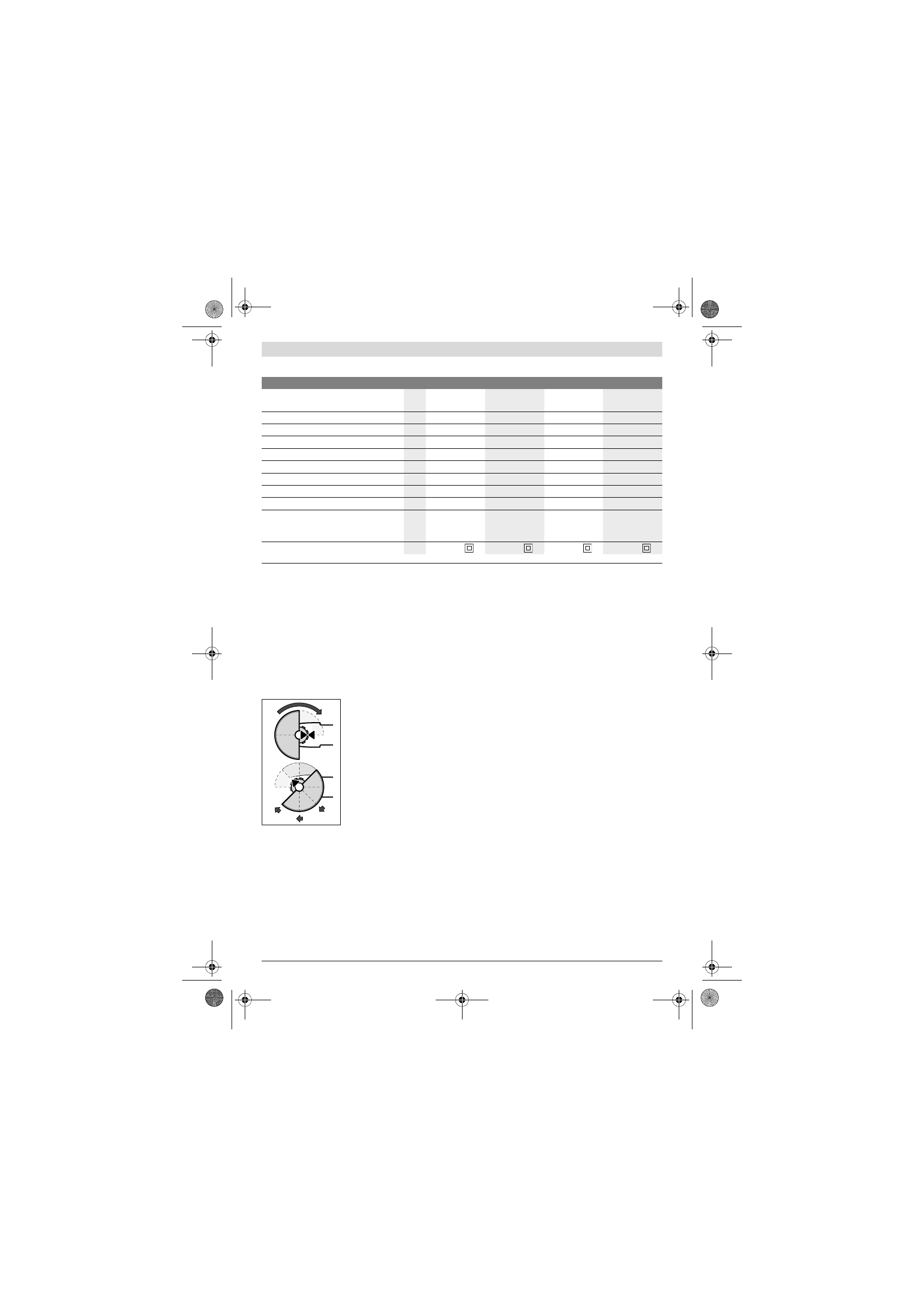

 Eesti |

241

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Tehnilised andmed

Montaaž

Kaitseseadiste paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Märkus:

Juhul kui lihvketas töötamise ajal murdub või kui ket-

takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.

Kettakaitse lihvimiseks

Asetage kettakaitse

11

 vastavalt

joonisele spindlikaelale. Ketta-
kaitsmel olevad kolmnurksed
märgid peavad asuma seadmel
olevate vastavate märkidega ko-
hakuti.

Suruge kettakaitset

11

 spindli-

kaelale, kuni kettakaitse on kind-
lalt kohal, ja keerake kettakait-
set, kuni see kuuldavalt kohale
fikseerub.

Reguleerige kettakaitse

11

 asen-

dit vastavalt antud tööoperat-

siooni nõudmistele. Lükake vabastushoob

1

 üles ja pöörake

kettakaitse

11

 soovitud asendisse.



Reguleerige kettakaitse 11 nii, et sädemed ei lenda
seadme kasutaja poole.



Kettakaitse 11 pööramine tohib olla võimalik ainult ju-
hul, kui kasutatakse vabastushooba 1! Vastasel korral
on seadme edasine kasutamine keelatud ja seade tuleb
toimetada parandustöökotta.

Märkus:

 Kettakaitse

11

 koodnukid tagavad, et monteerida

saab vaid antud seadme jaoks sobivat kettakaitset.

Kettakaitse lõikamiseks



Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 13.



Kivi lõikamisel tagage piisav tolmueemaldus.

Lõikamiseks ette nähtud kettakaitse

13

 paigaldatakse sama-

moodi nagu lihvimiseks ette nähtud kettakaitse

11

.

Tolmu ärajuhtiva kattega varustatud juhtraam

Tolmu ärajuhtiva kattega varustatud juhtraam

20

 paigaldatak-

se samamoodi nagu lihvimiseks ette nähtud kettakaitse

11

.

Tolmu ärajuhtiv kate lihvimiseks

Värvi, laki ja plastmaterjalide tolmuvabaks lihvimiseks kõva-
sulammetallist ketta

8

 või kummist lihvtalla

16

 ja lihvpaberi

17

 abil võib kasutada tolmu ärajuhtivat katet

6

. Tolmu ärajuh-

tiv kate

6

 ei sobi metalli töötlemiseks.

Tolmu ärajuhtiva katte

6

 külge võib ühendada sobiva Boschi

tolmuimeja.

Tolmu ärajuhtiv kate

6

 monteeritakse samamoodi nagu ketta-

kaitse

11

. Harjasvöö on vahetatav.

Lisakäepide



Kasutage seadet alati koos lisakäepidemega 4.

Kinnitage lisakäepide

4

 sõltuvalt tööoperatsioonist seadme

paremale või vasakule küljele.

Käekaitse



Kummist lihvtalla 16 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 15.

Kinnitage käekaitse

15

 lisakäepidemega

4

.

Lihvimistarvikute paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud.

Kettad lähevad töötamisel väga kuumaks.

Puhastage spindel

5

 ja kõik külgemonteeritavad osad.

Nurklihvmasin

GWS 1000

GWS 1000

GWS 1100

GWS 1400

Tootenumber

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Nimivõimsus

W

1 000

1 000

1 100

1 400

Väljundvõimsus

W

630

630

660

820

Nimipöörded

min

-1

11 000

11 000

11 000

11 000

max lihvketta läbimõõt

mm

115

125

125

125

Spindli keere

M 14

M 14

M 14

M 14

Spindli keerme max pikkus

mm

22

22

22

22

Käivitusvoolupiiraja

–

–





Konstantelektroonika

–

–





Kaal EPTA-Procedure 01/2003 järgi
– vibratsiooni summutava lisakäepidemega
– standardse lisakäepidemega

kg

kg

2,2
2,1

2,3
2,1

2,1
2,0

2,4
2,2

Kaitseaste

/

II

/

II

/

II

/

II

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
