6

RQT7448

Под

готов

ка

 к э

к

с

п

л

у

а

т

а

ции

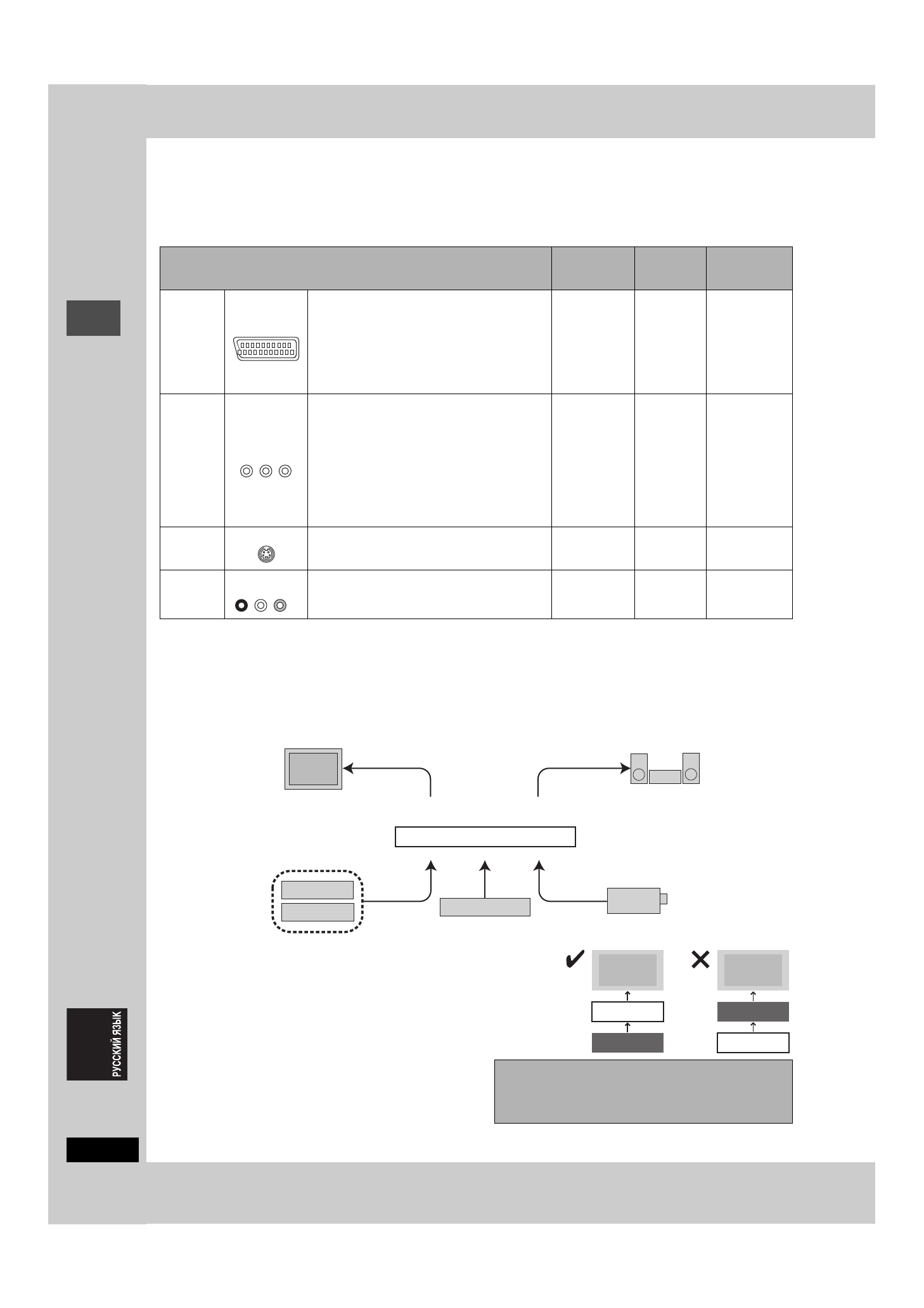

ШАГ

1

Подключение

≥

На примерах ниже описаны подключения оборудования.

≥

Перед подключением, выключите все оборудование и изучите соответствующие инструкции по эксплуатации.

≥

Периферийное оборудование и дополнительные кабели продаются отдельно, если не указано иное.

∫

Рекомендуемое подключение для телевизора

Функции Q Link

Q Link обладает разнообразными полезными функциями (Более подробно на

➡

стр. 50). При использовании функции Q Link,

обязательно подключите 21-пиновый скартовый кабель полного соединения к телевизору.
Следующие системы других производителей обладают похожей функцией, как функция Q Link производства Panasonic. Более
подробно, изучите инструкцию по эксплуатации к телевизору или посоветуйтесь с вашим дилером.

≥

Q Link (зарегистрированная торговая марка Panasonic)

≥

DATA LOGIC (зарегистрированная торговая марка Metz)

≥

Easy Link (зарегистрированная торговая марка Philips)

≥

Megalogic (зарегистрированная торговая марка Grundig)

≥

SMARTLINK (зарегистрированная торговая марка Sony)

∫

Примерные виды оборудования, которое можно подключить к терминалам данного аппарата

∫

Не подключайте аппарат через видеомагнитофон

Видеосигналы, поступающие через видеомагнитофон, подвергнутся влиянию
систем защиты авторских прав и приведут к неправильному отображению
картинки на телевизоре.

≥

При подключению к телевизору со встроенным видеомагнитофоном,
подключите к входным терминалам телевизора, а не видеомагнитофона.

∫

Если вы не собираетесь использовать
данный аппарат в течение
продолжительного периода времени

Для экономии электроэнергии, отсоедините его от розетки
электросети. Данный аппарат потребляет малое количество
электроэнергии даже в отключенном состоянии (примерно
3 Ватта).

Какими видами входных терминалов оборудован ваш телевизор?

Требуемый(е)

кабель(и)

Страница №

для

подключений

Страница №

для установок

телевизора

Скарт

Очень рекомендуемое подключение.

≥

Выполнив подключение к цветному телевизору,
поддерживающему формат RGB, вы сможете
просматривать высококачественное цветное
видеоизображение формата RGB от данного
аппарата.

≥

Если телевизор оборудован функцией Q Link,
вы можете воспользоваться разнообразными
полезными функциями.

21-пиновый
скартовый
кабель
полного
соединения

➡

7

➡

11

≥

Если это
телевизор
формата
Q Link

➡

10

Компонент
ное видео

Данные терминалы предоставляют более
чистую картинку, чем терминал S-Video.

≥

Если ваш телевизор поддерживает
прогрессивную развертку, вы можете
просматривать высококачественную
прогрессивную видеокартинку.
Если вы имеете обычный телевизор с ЭЛТ,
поддерживающий прогрессивное
подключение, данное подключение не может
рекомендоваться, так как это может привести
к некоторым колебаниям.

3 видеокабеля

➡

8

➡

11

S-Video

Данный терминал позволяет получить более
живую картинку, чем при подключении к
видеотерминалу.

S-Video кабель

➡

8

➡

11

Аудио/
Видео

Самое основное подключение.

Аудио/
Видеокабель
(поставляется)

➡

8

➡

11

AV IN

COMPONENT

VIDEO IN

S-VIDEO IN

AUDIO IN

R         L

VIDEO IN

Телевизор

Видеомагнитофон

Видеокамера

Данный аппарат

Усилитель

К входным терминалам AV3 или DV (фронтальная панель) (

➡

стр. 35)

К входным терминалам AV2 или AV4 (задняя панель)

От терминалов AUDIO OUT или
терминала DIGITAL AUDIO OUT

От терминалов AV1, AUDIO/VIDEO OUT

или COMPONENT VIDEO OUT

Спутниковый/

цифровой ресивер

или декодер

Телевизор

Данный аппарат

Видеомагнитофон

Телевизор

Данный аппарат

Видеомагнитофон

Перед перемещением аппарата, убедитесь, что
дисковод пуст.

В противном случае, это приведет к сильному
повреждению диска и аппарата.
