69

Указания для установщика

Следующие указания по установке и

техобслуживанию относятся к операциям,

которые должны выполняться только

квалифицированными специалистами в

соответствии с действующими нормами.
Перед выполнением любых работ с

прибором его следует отсоединить от

с е т и   э л е к т р о п и т а н и я .   Е с л и   д л я

выполнения той или иной операции

необходимо наличие электропитания,

удостоверьтесь в том, что приняты все

необходимые на этот случай меры

предосторожности.

Высота боковых стенок кухонной мебели,

на которой устанавливаетсяварочная

панель, не должна превышать высоту

рабочего стола.
Не устанавливайте варочную панель

вблизи от легковоспламеняющихся

материалов (например, занавесок,

полотенец и т.д.).

Прибор рассчитан на подключение к однофазной
сети электропитания напряжением 230 В.
Подключение должно выполняться в соответствии
с действующими нормами и правилами.
Перед подключением прибора:

1. удостоверьтесь, что предохранитель сети и

э л е к т р и ч е с к а я   с е т ь   в   В а ш е й   к в а р т и р е
выдерживают соответствующую нагрузку (см.
паспортную табличку);

2. удостоверьтесь, что электрическая сеть имеет

д о л ж н о е   з а з е м л е н и е ,   с о о т в е т с т в у ю щ е е
действующим нормам;

3. удостоверьтесь, что при установленной на место

варочной панели обеспечивается легкий доступ
к розетке сети и вилке сетевого шнура.

Прибор поставляется с сетевым шнуром. Его
следует оборудовать вилкой, соответствующей
нагрузке, указанной на паспортной табличке. При
установке вилки на сетевой шнур придерживайтесь
рекомендаций, приведенных на Рис. 3. Вилку следует
вставлять в соответствующую розетку.
При неразъемном подключении прибора к сети
необходимо установить между ними двухполюсный
размыкатель с расстоянием между разомкнутыми
контактами не менее 3 мм, тип которого
соответствует требуемой нагрузке в соответствии
с действующими нормами и правилами.
Сетевой провод должен быть размещен таким
образом, чтобы никакая его часть не могла нагреться
до температуры, на 90 °C превышающей комнатную
температуру.
Коричневый провод (подключенный к контакту
клеммной колодки, помеченному буквой “L”) всегда
должен соединяться с фазой сети.

Замена сетевого шнура

Подключение сетевого шнура к клеммной колодке
прибора относится к типу “Y”. Это означает, что
д л я   е г о   з а м е н ы   н е о б х о д и м о   с п е ц и а л ь н о е
оборудование.

В этом случае должен использоваться только
специальный сетевой шнур. Сечение проводов
должно соответствовать напряжению и рабочей
температуре.
Желто-зеленый провод заземления должен быть
примерно на 2 см длиннее фазовых проводов
(Рис. 1).

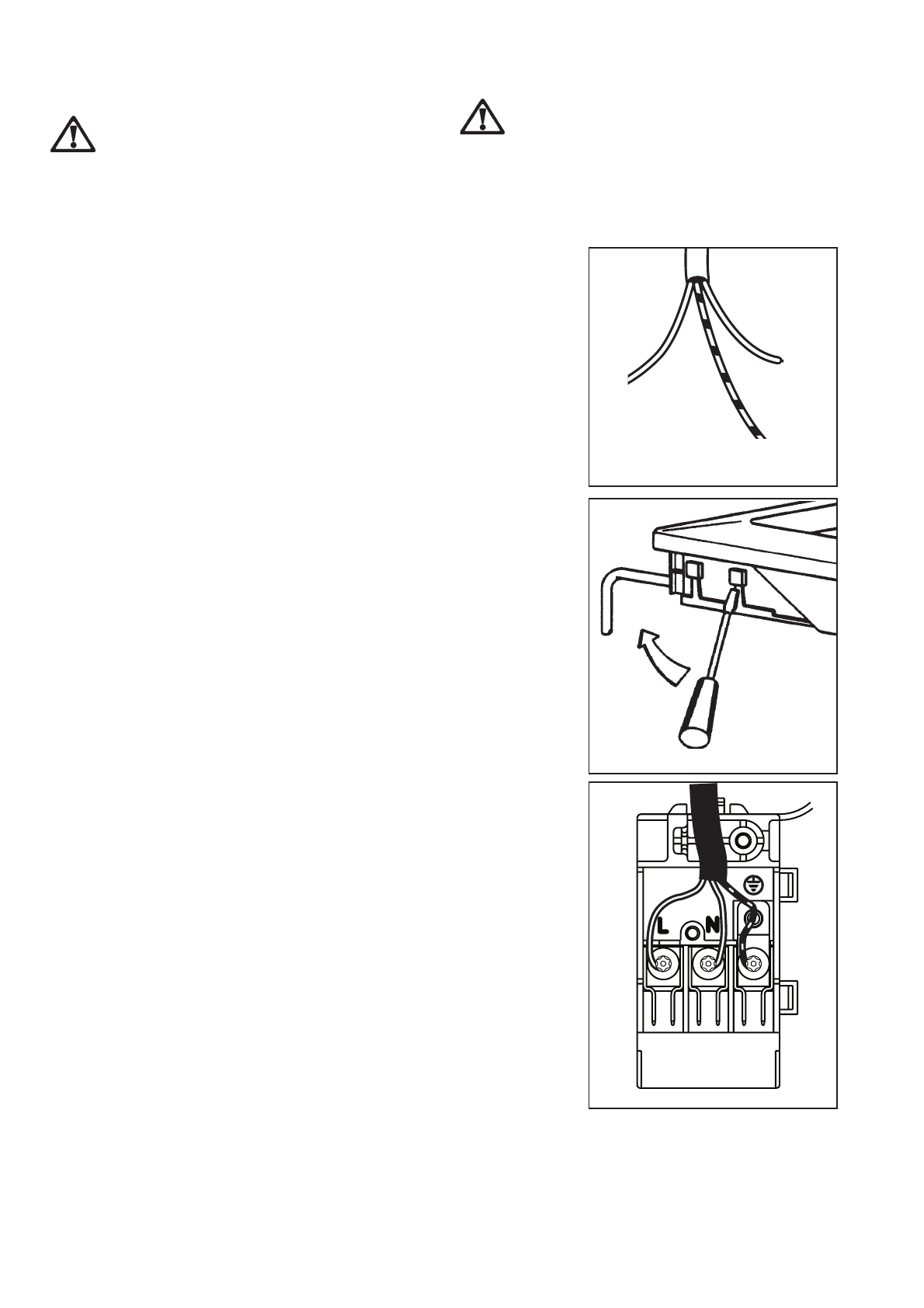

Электрическое подключение

Рис. 1

Рис. 2

FO 0257

Рис. 3

Нейтраль
(ноль)

Земля (желто-
зеленый)

Чтобы открыть клеммную коробку и получить
д о с т у п   к   к л е м м а м ,   д е й с т в у й т е   с л е д у ю щ и м
образом:

1. вставьте кончик отвертки в видимую

выступающую часть клеммной коробки;

2. слегка надавите и поднимите (Рис. 2)
