Encastre nos  móveis de cozinha

Estas placas estão previstas para encastrar em móveis
de cozinha por módulos, tendo uma profundidade entre
550 e 600 mm e características apropriadas.

E s t a s   p l a c a s   e s t ã o   p r o j e c t a d a s   d e   m o d o   a   s e r
encastradas em um móvel cujas paredes não superior,
em altura, à la superficie de trabalho.

Uma eventual pared lateral, direita ou esquerda, superior
em altura à la superficie de trabalho, deve estar à 100
mm mínimo do corte para encastrar.

Armários ou chaminés de aspiração estar a 650 mm no
mínimo da placa de cozedura

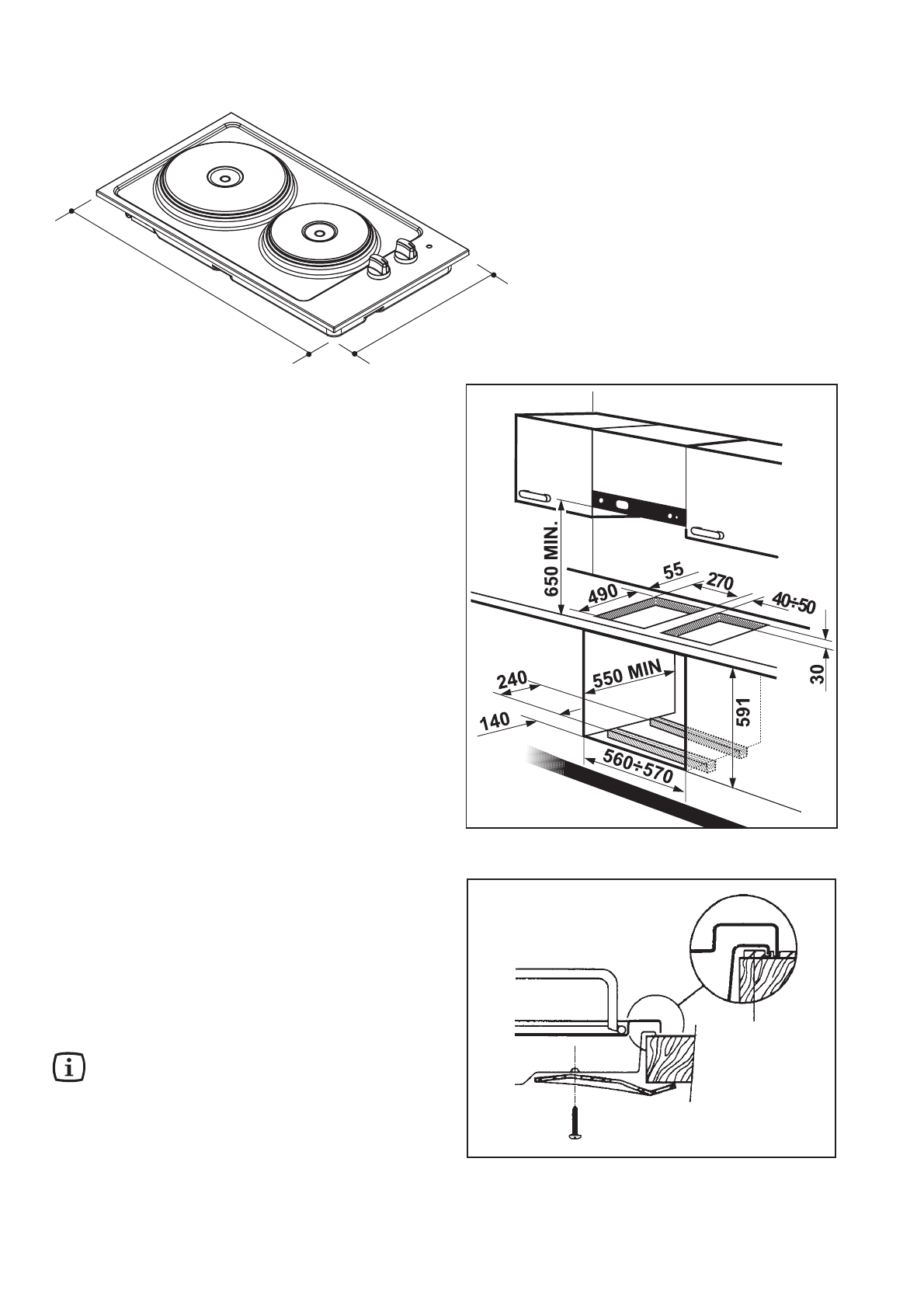

Dimensões

(Fig. 4)

Fixação

As placas de encastrar podem ser montadas num móvel
que tenha uma abertura para encastrar das dimensões
que estão illustradas na  Fig. 5.

1 . Antes de montar a placa no corte respectivo na

parte superior do móvel, posicionar a guarnição
de vedação que é fornecida sobre os rebordos
do corte, tendo cuidado para que os extremos
se unam sem se encaixarem.

2 . Colocar a placa no corte,verificando se está

bem centrada.

3 . Fixar a placa no móvel com os encaixed

próprios (Fig. 6)

4 . A pressão dos parafusos é suficiente para o

encaixe, e caso se exceda, a guarnição pode
até mesmo ser facilmente retirada.

As dimensões estão indicadas en millimetros

Guarnição

29

0

51

0

Fig. 4

Fig. 6

F O   0 1 9 9

Fig. 5

Para um óptimo posicionamento de uma série de
placas "dominó" de 30 cm, lado a lado, num único
corte na bancada, encontra-se à disposição um
kit de instalação. O kit pode ser comprado non
nossos Centros de Assistência. As instruções
para a sua montagem encontra-se dentro da
embalagem do kit.
