7

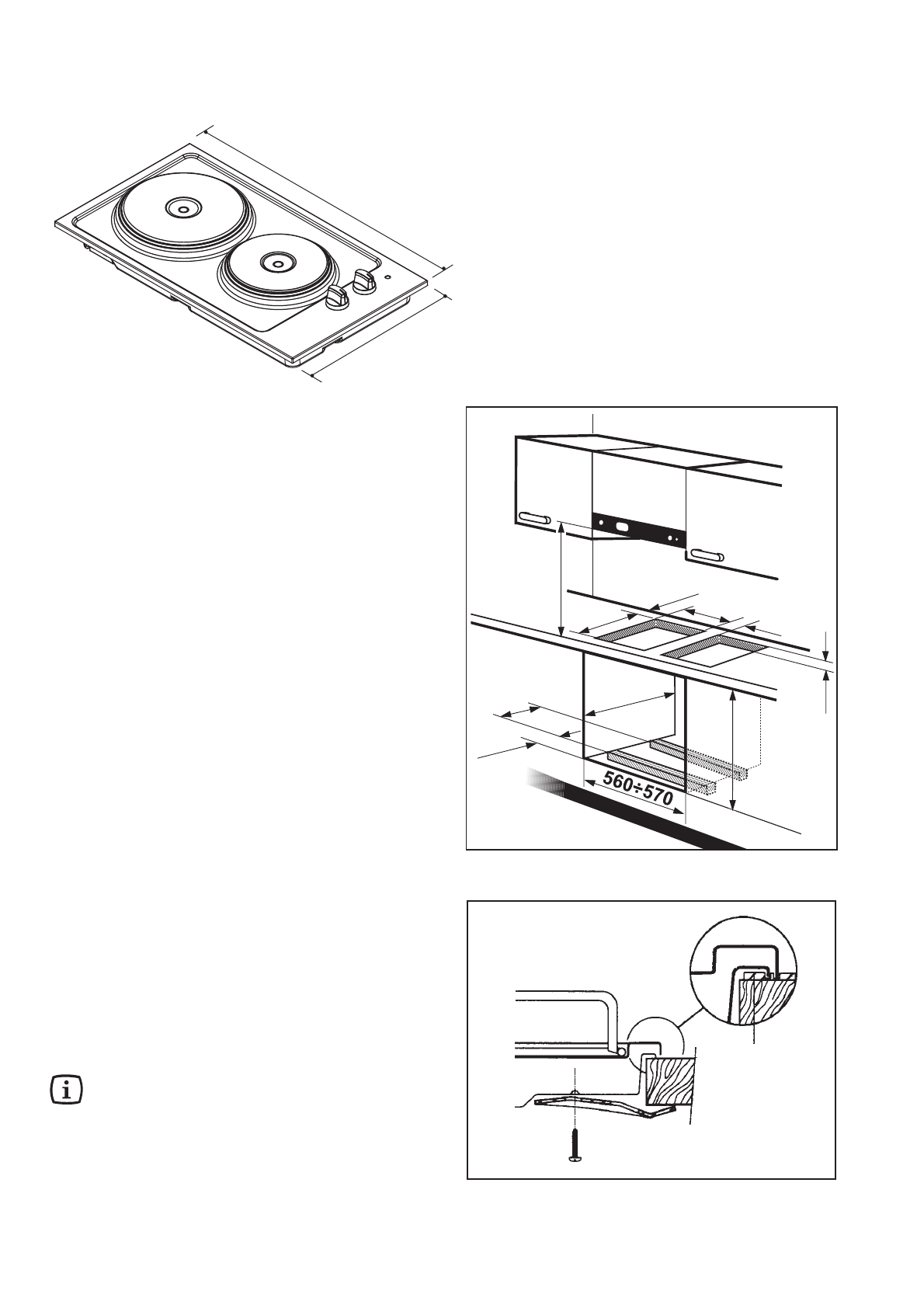

Encastrement et assemblage

Les tables de cuisson peuvent être encastrées dans un
meuble ayant une ouverture aux dimensions indiquées
dans la Fig. 5.

Le bord de la découpe pratiquée doit se trouver à au
moins 55 mm du mur du fond.
Les bords latéraux doivent se trouver à au moins 100 mm
des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent être
installés à une hauteur minimale de 650 mm au-dessus
de la table de cuisson

Pour fixer la table de cuisson au meuble procédez
comme suit:

1. placez les joints fournis sur les bords de la découpe,

en veillant à ce que les extrémités des joints soient
parfaitement jointives, sans recouvrement;

2. placez la table dans la niche d'encastrement en la

centrant correctement;

3. Fixez la table au meuble à l'aide des pattes de

serrage prévues à cet effet. (Fig. 6). La traction
exercée par les vis est suffisante pour tracer un sillon
dans le joint d'étanchéité, que l'on pourra aisément
enlever.

Fig. 6

F O   0 1 9 9

a

a) Joint d'étanchéité

Encastrement

Fig. 5

550 MIN

591

140

240

490

55

270

40÷50

30

650 MIN.

Ces tables de cuisson sont prévues pour être encastrées
dans des meubles de cuisine ayant une profondeur de
500 à 600 mm. Les dimensions des tables de cuisson
sont indiquées dans la Fig. 4.

Si l'on souhaite combiner plusieurs tables de
cuisson de 30 cm en une seule découpe
rectangulaire, un kit de montage avec une poutre
raidisseuse et un joint d'étanchéité additionnel est
disponible auprès le service après vente de votre
magasin vendeur. Les instructions pour le montage
se trouvent dans la boîte du kit.

29

0

510

Fig. 4
