Einfügen und montieren

Die Kochmulden können in möblen engebracht werden,
die eine Einbauöffnung mit den in Figur 5 angegebenen
Abmessungen aufwiesen.

Die Einsatzöffnung muß mindestens 55 mm von der
Rückwand entfernt sein.
Eine eventuell vorhandene Seitenwand rechts oder links, die
über die Höhe der Kochfläche hinausgeht, muß mindestens
100 mm von der Öffnung im Unterbau entfernt sein.
Hängeschränke oder Abzugshauben müssen sich
mindestens 650 mm über der Kochfläche befinden.

Die Befestigung auf dem Unterbau muß wie folgt
durchgeführt werden:

1. Bringen Sie die dafür vorgesehene mitgelieferte

hermetische Dichtung entlang des Öffnungsrandes,
wobei darauf zu achten ist, daß die Enden genau
aufeinanderpassen und sich nicht überlappen;

2. Danach die Kochmulde auf die Öffnung im Möblestück

legen und dabei auf die exakte Ausrichtung achten;

3. Zuletet die Kochmulde mit den entsprechenden

Befestigungswinkeln auf dem Möbel befestigen (Fig.6).
Die Schrauben durchdrigen beim Anziehen die
Dichtung. Die übertretenden Ränden der Dichtung
können dann mühelos entfernt werden

.

Einbau

D i e s e   K o c h m u l d e   k a n n   i n   K ü c h e n e i n b a u m ö b e l
eingesetzt werden, die eine Tiefe zwischen 500 und 600
mm. sowie die geforderten Eigenschaften aufweisen.
Die Maße der Flächen sind in den Abbildungen angegeben
(Fig. 4).

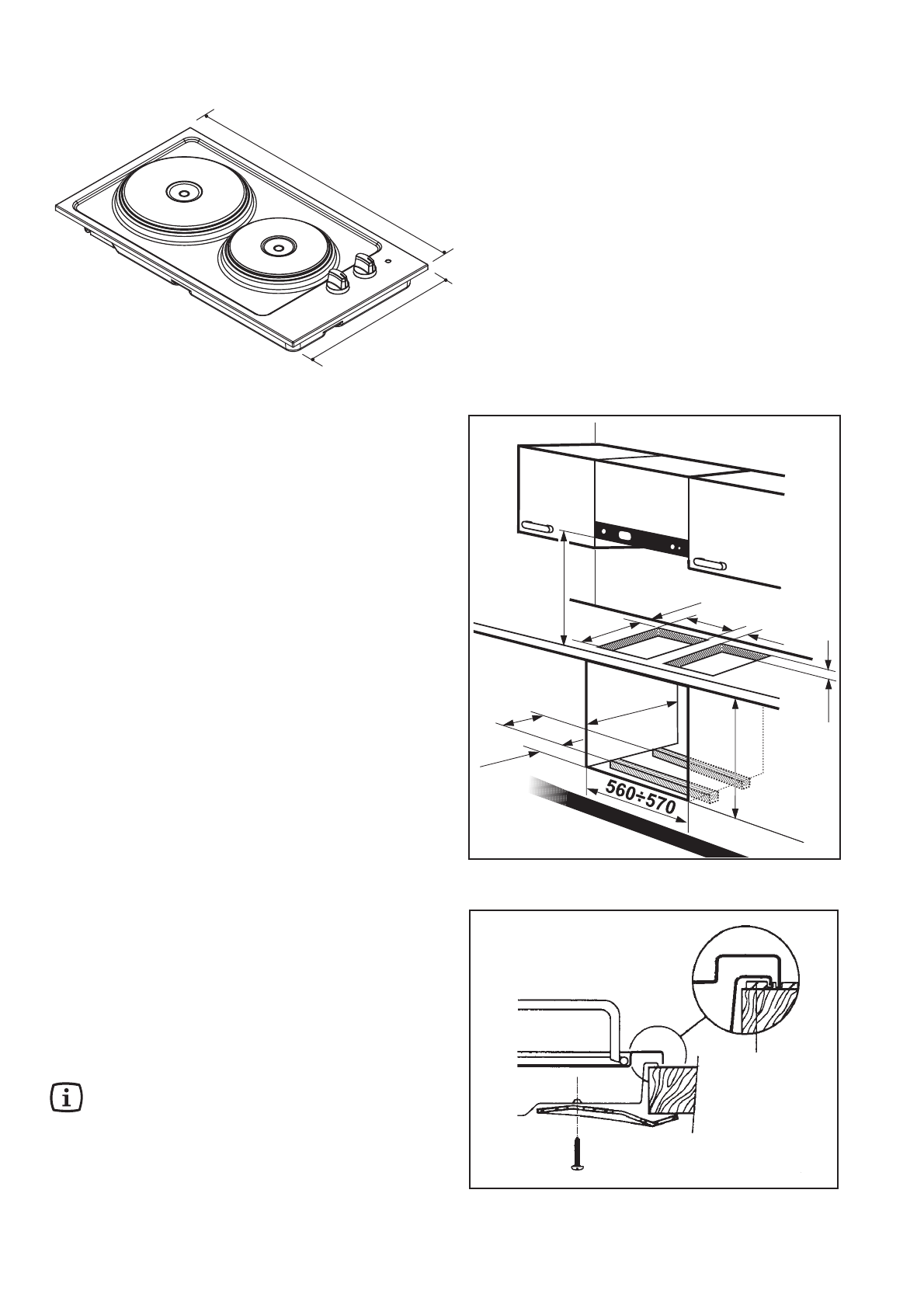

Fig. 6

F O   0 1 9 9

a

a) dichtung

Fig. 5

550 MIN

591

140

240

490

55

270

40÷50

30

650 MIN.

Für die optimale Platzierung mehrerer "Domino"-
Kochmulden (30 cm) nebeneinander in einem
e i n z e l n e n   K o c h m u l d e n a u s s c h n i t t   i n   d e r
A r b e i t s p l a t t e ,   i s t   e i n e   I n s t a l l a t i o n s k i t   a l s
Sonderzubehör erhaltlich. Diese Installationskit
kann über unser zentrales Ersatzteillager bezogen
w e r d e n .   E i n e   M o n t a g e a n l e i t u n g   l i e g t   d e r
Installationskit bei.

29

0

510

Fig. 4
