Auf einem Basismöbel mit Tür

In der Konstruktion des Unterbaumöbels müssen
geeignete Vorkehrungen getroffen sein, damit mögliche
Berührungen mit der Wanne der erhitzten Fläche
w ä h r e n d   d e s   B e t r i e b s   v e r m i e d e n   w e r d e n .   D i e
empfohlene Lösung zur Vermeidung dieses Problems ist
in der Abbildung 7 dargestellt.
Die Platte unterhalb der Kochmulde muß leicht zu
entfernen sein, damit das blockieren und Lösen der
Kochmulde durch den Kundendienst gewährleistet ist.

Auf einem Basismöbel mit Backofen

Die Einbaumaße sind den Figur 5 zu entnehmen.
Für die Belüftung sind zwei Halterung vorzusehen. Die
Figuren 8 und 9 zeigen zwei mögliche Lösungen.
D i e   e l e k t r i s c h e n   A n s c h l ü s s e   d e s   O f e n s   u n d   d e r
Kochmulde müssen separat ausgeführt werden und
zugänglich sein.

a) Abnehmbare Platte im Möbel
b) Raum für eventuelle

Anschlüsse

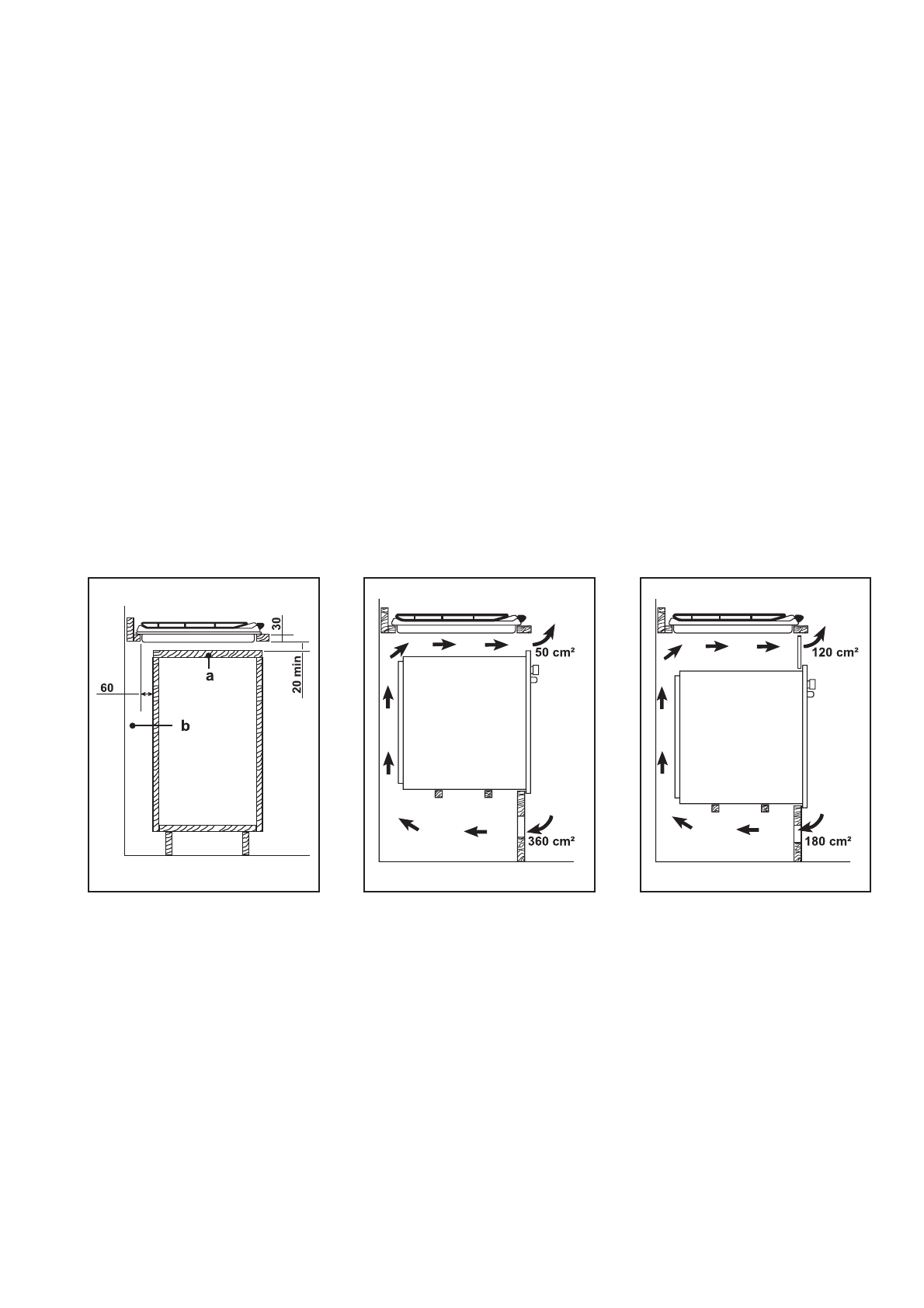

Möglichkeiten des Einbaus

Fig. 7

Fig. 8

Fig. 9

F O   2 0 4 4

F O   2 0 4 1

F O   2 0 4 2
