Das Gerat ist fur den Betrieb mit einer Spannung von

230V

Einphasenstrom vorgesehen.

Der Anschluß  muß entsprechend der geltenden

Normen

und Vorschriften durchgefuhrt werden.

Vor Anschluß des Gerätes:
1. Sicherstellen, daß die Hauptsicherung sowie die

Hausinstallation ausreichend ausgelegt sind;

2. Sicherstellen, daß die Stromversorgung gemäß den

geltenden Regeln ordentlich geerdet ist;

3. Sicherstellen, daß die Steckdose oder der für den

Elektro-Anschluß benutzte zweipolige Umschalter
nach dem Einbau in den Schrank leicht zugängig sind.

Das Gerät wird mit einem Anschlußkabel geliefert. Die-
ses muß mit einem ordnungsgemäßen Stecker verse-
hen werden, welcher der Belastung gemäß Typenschild
entspricht.
Folgen Sie für den Anschluß des Steckers an das Kabel
den in Fig. 3 gegebenen Hinweisen. Der Stecker muß in
eine ordnungsgemäße Steckdose passen.
Wenn das Gerät direkt ans Netz angeschlossen wird,
ist es erforderlich, einen zweipoligen Umschalter zwi-
schen dem Gerät und der Stromzufuhr zu installieren,
und zwar mit einer Kontaktöffnungsweite von 3 mm und
so ausgelegt, daß er der erforderlichen Belastung ge-
m ä ß   d e n   g e l t e n d e n   R e g e l n   e n t s p r i c h t .
Das Anschlußkabel muß so verlegt sein, daß in keinem
Teil eine Temperatur erreicht werden kann, welche die
Raumtemperatur um 90°C übersteigt.
Das braune Phasenkabel (das von der Klemme “L”

der

Klemmleiste kommt) muß immer mit der Phase

des

Stromnetzes verbunden werden.

Auswechseln des Speisekabels

Der Anschluß des Speisekabels an die Klemmleiste iat
von Typ “Y”, das bedeutet, daß es nur mit Hilfe eines
Spezialwerkzeuges vom Fachmann ausgewechselt
werden kann. Sollte es notwendig sein, das Kabel
auszutauschen, so dürfen ausschlieBlich Kabel des
T y p s   H 0 5 V

2

V

2

- F   T 9 0   v e r w e n d e t   w e r d e n ,   d e r e n

Querschnitt der Belastung und der Betriebstemperatur
standhalten. Weiters muß das gelbgrüne Erdungskabel
ca. 2 cm länger sein als die Phasenkabel (Fig. 1).

Elektrischer Anschluß

Anweisungen für den Installateur

Die im Folgenden beschriebenen Installations-
u n d

W a r t u n g s a r b e i t e n   m ü s s e n   v o n

Fachpersonen und

gemäß den geltenden

Richtlinien ausgeführt werden.

Vor jedem Eingriff muß das Gerät vom
Stromnetz

abgeschlossen werden. Sollte es

u n b e d i n g t   n ö t i g

s e i n ,   d a s   G e r ä t   u n t e r

Spannung zu lassen, müssen

die nötigen

Vorsichtsmal3nahmen getroffen werden.

Die Seitenflächen der Mobel dürfen die
Arbeitsfläche

des Gerätes in ihrer Höhe nicht

überschreiten.

Die Installation des Gerätes in der Nähe von
brennbarem Material (z.B. Vorhänge, Tücher
etc.)

muß vermieden werden.

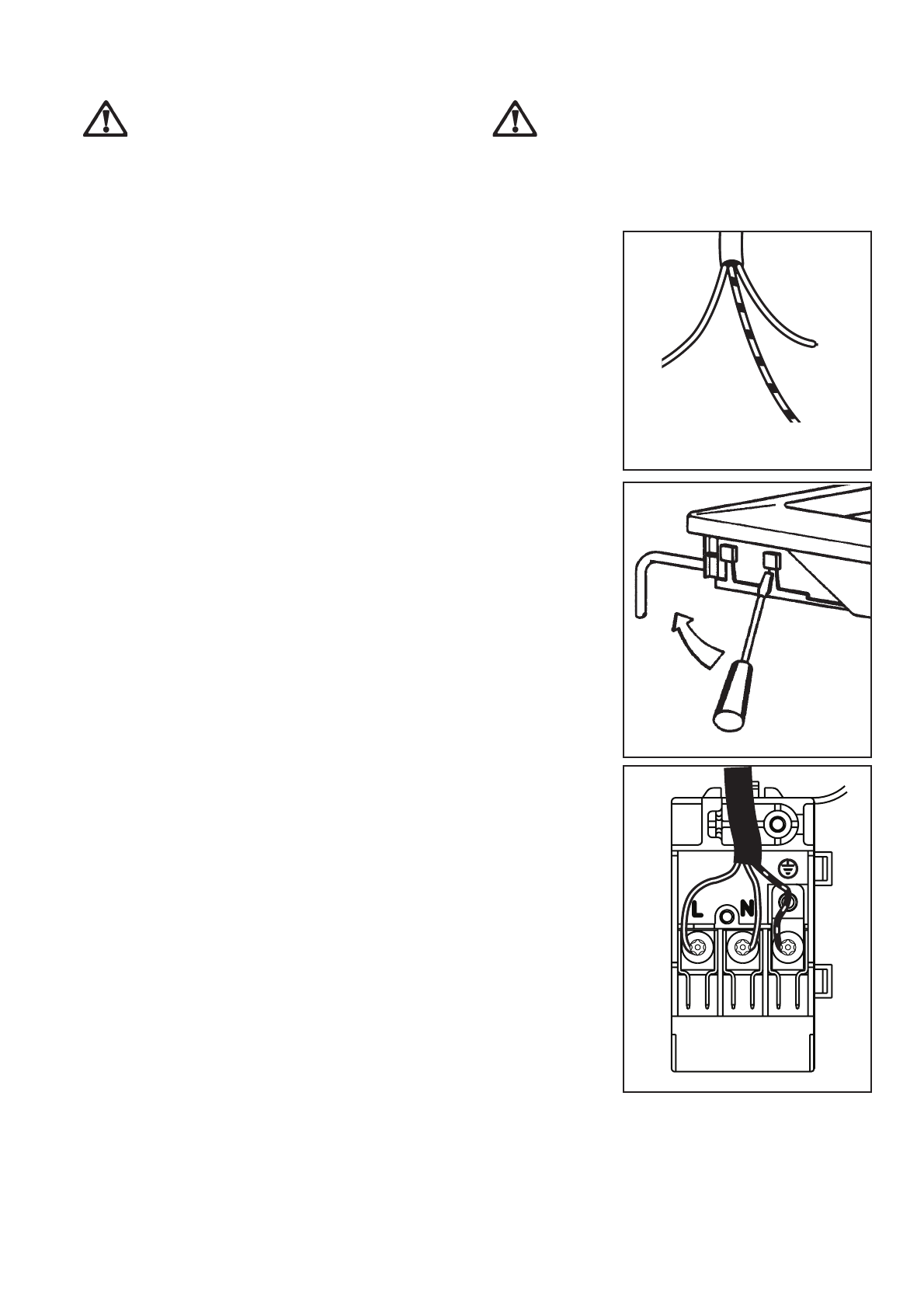

Fig. 1

Fig. 2

F O   0 2 5 7

Fig. 3

Nulleiter

Erdungskabel (gelb/grün)

Um Zugang zu den Klemmen zu Bekommen, wird dir
Abdeckung der Klemmleiste wie folgt geöffnet:

1. die Spitze eines Schraubenziehers unter die

Vorsprünge en der sichtbaren Seite der Klemmleiste
einführen;

2. leicht andrücken und abheben (Fig. 2)
