Pour ouvrir le couvercle du bornier et accéder aux
cosses, procédez comme suit:

●

Introduire la pointe d'un tournevis dans les parties
saillantes de la face visible du bornier;

●

exercer une légère pression et soulever (Fig. 2).

Cet appareil est conçu pour fonctionner sous une tension
de 230 V monophasée.

Le branchement devra être exécuté en respectant les
normes en vigueur.

Avant de procéder au branchement assurez-vous que:

1. les fusibles de l’installation électrique domestique

sont en mesure de supporter la charge de l’appareil
(voir la plaque signalétique);

2. l’installation d’alimentation est dotée d’une mise à la

terre efficace, conformément aux normes et aux
dispositions légales en vigueur;

3. la prise et le disjoncteur omnipolaire utilisés pour le

branchement sont facilement accessibles lorsque
l'appareil est en place.

L’appareil est fourni équipé d’un cordon d’alimentation.
Ce cordon devra être équipé d’une fiche normalisée ca-
pable de supporter la charge indiquée sur la plaquette
d’identification.
Lors de la fixation de la fiche au câble, veuillez tenir
compte des recommandations de la Fig. 3. La fiche doit
être reliée à une prise de courant appropriée.
Dans le cas d’une installation fixe, le raccordement au
réseau doit être effectué par l’intermédiaire d’un
interrupteur à coupure omnipolaire, ayant une distance
d’ouverture des contacts d’au moins 3 mm. Il sera
suffisant pour la puissance de l’appareil et conforme aux
normes en viguer.
Le câble doit suivre un parcours tel qu’il ne soit

jamais

porté à une température supérieure de 90°C à la
température ambiante.
Le conducteur de phase brun (qui sort de l’appareil

par la

barrette en “L”) sera toujours raccordé à une

phase du

réseau d’alimentation.

Remplacement de cordon d'alimentation

Le raccordement du cordon d’alimentation au bornier de
l’appareil est de type “Y”, ce qui signifie que son
remplacement exige l’outillage spécial d’un technicien.
S’il est nécessaire de remplacer ce cordon, utilisez
exclusivement des câbles H05V

2

V

2

-F  T90. Les cordons

doivent être d’une section adaptée

à la puissance de

l’appareil et capables de supporter la température de
fonctionnement. En outre, la longueur du

conducteur de

terre vertljaune sera supérieure de 2 cm à celle des
conducteurs de phase (Fig. 1).

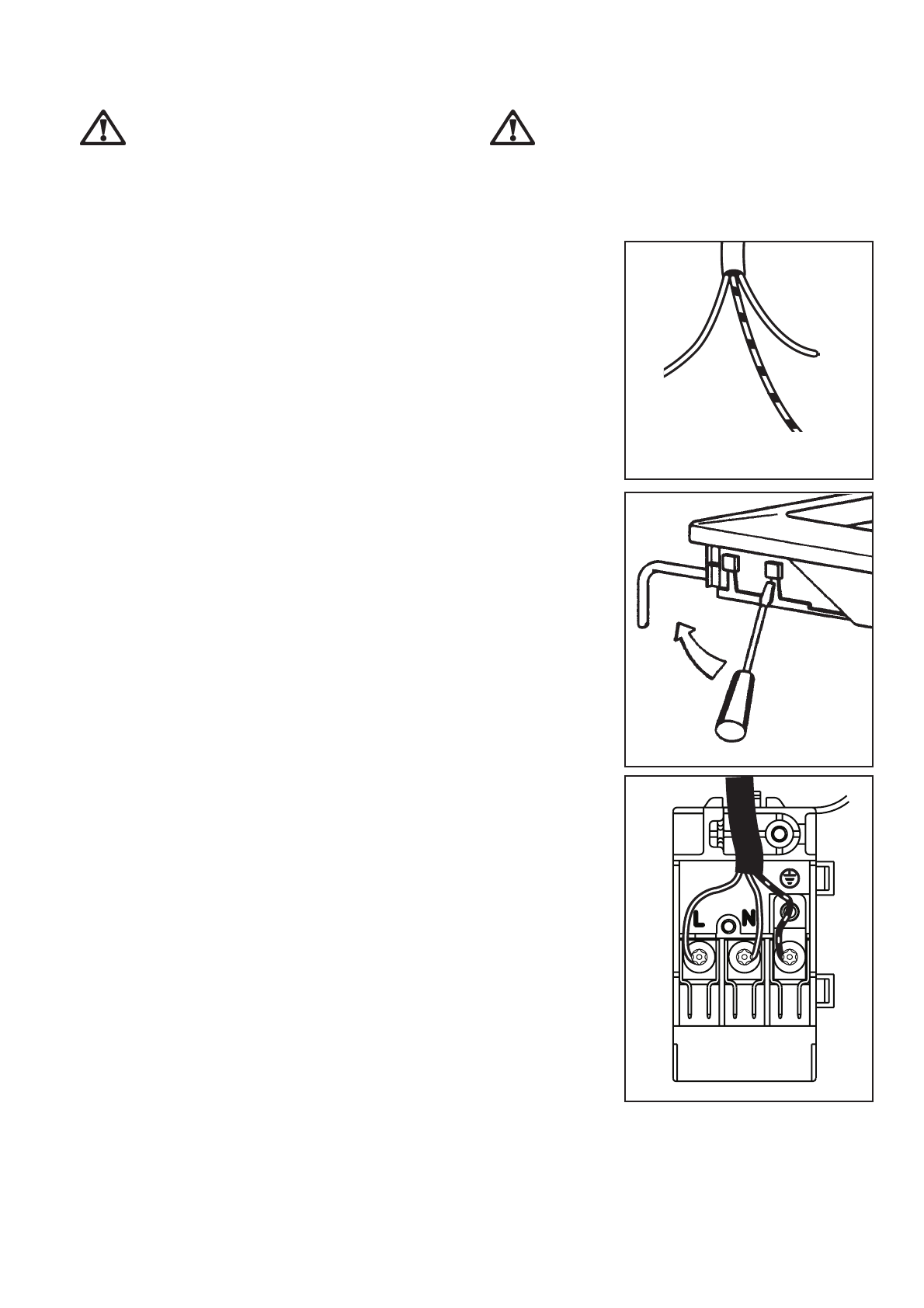

Raccordement électrique

Fig. 1

Fig. 2

F O   0 2 5 7

Neutral

Terre (vert/jaune)

Fig. 3

A l'intention de l'installateur

Les instructions qui suivent s’adressent aux
installateurs et concernent les opérations
d’installation et d’entretien qui doivent être
effectuées

dans le respect des normes en

vigueur.

D é b r a n c h e z   l ’ a p p a r e i l   a v a n t   t o u t e
intervention.

Au cas où il serait indispensable

de laisser l’appareil

sous tension, prenez

toutes les précautions qui

s’imposent.

Les parois latérales des meubles ne doivent
pas

dépasser en hauteur le plan de travail de

l’appareil.

Evitez d’installer l’appareil à proximité de
matériaux

inflammables (rideaux, torchons,

etc.).
