48

Sobre o móvel base com porta

É necessário que na construção do móvel, tenham sido
tomadas as devidas precauções de modo a evitar
possíveis contactos com a caixa da placa depois de
aquecida. A solução que se aconselha, a fim de evitar
este inconveniente, está ilustrada na Fig. 7.
O painel, que está debaixo da placa, deve ser facilmen-
te removível, a fim de permitir que se bloqueie e
desbloqueie a placa de acordo com as exigências da
assistência técnica.

Sobre o móvel base com forno

O espaço vazio deve ter as dimensões descritas na
Fig.5, e deve estar munido de suportes para permitir uma
v e n t i l a ç ã o   e f i c a z .   A   f i m   d e   e v i t a r   a q u e c i m e n t o s
excessivos deve fazer-se a instalação como está nas
Fig. 8 e 9.
Devido a motivos eléctricos, as ligações eléctricas da
placa e do forno devem ser feitas separadamente. Assim,
facilitar-se-á também a extracção do forno.

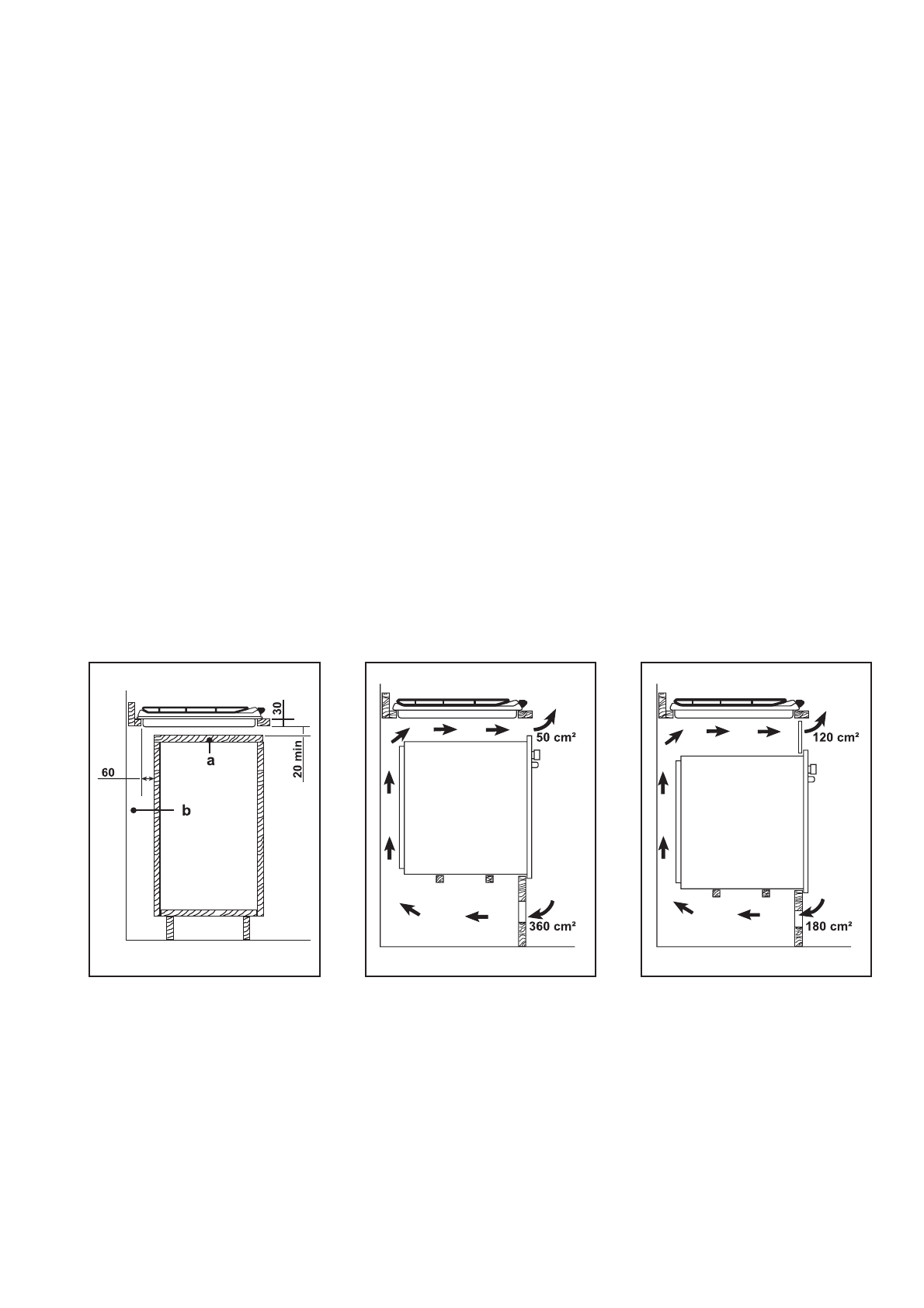

Possibilidade de encastrar

As dimensões estão indicadas en millimetros

a)

 Painel do móvel desmontável

b)

 Espaço útil para eventuais ligações

Fig. 7

Fig. 8

Fig. 9

F O   2 0 4 4

F O   2 0 4 1

F O   2 0 4 2
