CZ

Návod k použití a uskladnění panelového konvektoru

69

Česky

 •

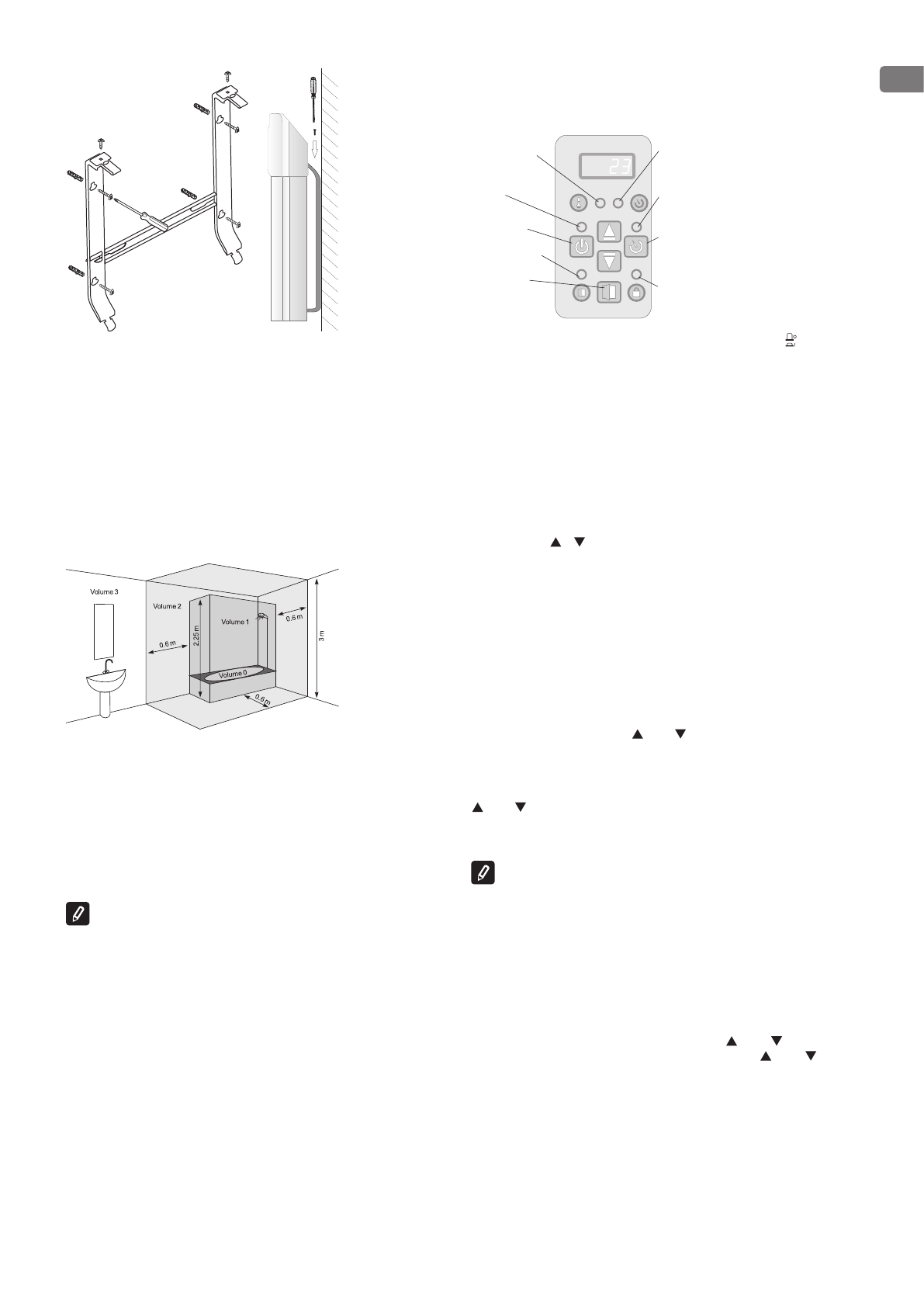

Posuňte úchyt směrem dolů, tak abyste jej oddělili od zadní strany korpusu.

 •

Připevněte úchyt pevně na stěnu. Použijte čtyř předvrtaných otvorů pro šrouby.

 • Nadzvedněte konvektor téměř do vertikální polohy a vsuňte obě spodní

vystrčené části úchytů do obou spodních průřezů na zadním panelu
konvektoru. Poté nadzvedněte konvektor a vsuňte obě horní vystrčené
části úchytů do obou horních průřezů na zadním panelu konvektoru. Na
závěr opět našroubujte a přitáhněte oba šrouby, tak abyste konvektor
pevně připevnili ke stěně.

MONTÁŽ V KOUPELNĚ

 • Konvektor musí být instalován v souladu s běžnou obchodní praxí a v

souladu se zákonodárstvím dané země (direktivy o Elektrických instalacích
nízkého napětí EU: Zařízení jednoúčelová a ve zvláštních objektech –
Prostory s vanou nebo sprchou HD60364-7-701(IEC 60364-7-701:2006)).

 • Jestliže má být tento konvektor používán v koupelně nebo jiné podobné

místnosti, musí být dodržena následující podmínka při montáži: Konvektor
má krytí IP24 (ochrana před  stříkající vodou). Z tohoto důvodu musí
být instalován v prostoru 2 (volume2) (viz schéma níže), aby se předešlo
tomu, že ovládací panel (přepínač a termoregulátor) konvektoru by
mohl být dosažitelný osobou, která je ve sprše nebo ve vaně. Minimální
odstup zařízení od zdroje vody musí být nejméně 1m a zařízení musí být
instalováno na stěně! Jestliže máte pochybnosti ohledně instalace tohoto
konvektoru v koupelně, my Vám doporučujeme, abyste se konzultovali s
profesionálním elektrotechnikem.

Poznámka:

jestliže nemohou být splněny výše uvedené podmínky,

doporučujeme provést montáž v prostoru 3 (VOLUME 3).

 • Ve vlhkých místnostech (koupelny a kuchyně) musí být zdroj napájení

instalován ve výšce min. 25cm od podlahy.

 • Instalace musí být vybavena automatickou pojistkou, u které musí být ve

vypnutém stavu odstup mezi kontakty nejméně 3mm.

Děkujeme Vám, že jste si vybrali konvektor CN04. Tento výrobek Vám nabídne
vytápění v zimních měsících, podle Vašich požadavků na zajištění komfortní
teploty ve vytápěné místnosti. Při správném používání a údržbě, tak jak jsou
popsány v tomto návodu, Vám tento výrobek poskytne mnoho let užitečné služby.

NÁVOD K POUŽITÍ

ELEKTRONICKÉ OVLÁDÁNÍ

Pracovní režim

LED teploty

LED času

LED  režimu „Ohřev”

/ Nahřívací těleso

zapnuto

LED  Režim „Odložený

start”/  Režim ‚Program‘

Tlačítko ON/OFF

Tlačítko „Časovač”  pro

zapnutí  režimu „Odložený

start” nebo režimu

‚Program”

LED „Otevřené  okno“

LED “Ochrana

před dětmi“

Tlačítko

„Otevřené okno“

Zapněte konvektor, zmáčkněte Přepínač do polohy “I” (Zapnuto)  .

Nastavení času

Nastavení času je možné pouze v režimu vypnuto – nastavuje se momentální
den týdne, hodina a minuty.
Přístup do nastavení času se provádí současným déle trvajícím zmáčknutím
tlačítek „ON/OFF” a „Timer”. Údaj, který je nastavován bliká na displeji. Výběr
údaje k nastavení se provádí pomocí krátkého zmáčknutí tlačítka „Timer”.
Opuštění nastavení se provádí pomocí třetího krátkého zmáčknutí tlačítka
„Timer”(po nastavení minut).
Nastavení začíná dnem týdne od 1 do 7 v závislosti na tom, který den v pořadí
v týdnu je a nastavuje se danou číslicí. Hodiny a minuty se zobrazují současně
na displeji, přičemž bliká pouze nastavovaný údaj. Změna hodnoty údaje se
provádí tlačítky   a  .

Jestliže 10 sek není zmáčknuto tlačítko, je nastavení opuštěno.

Zapnutí  režimu „Ohřev“

Když je panelový konvektor vypnutý, na číselném displeji se zobrazuje
pokojová teplota a svítí pouze „LED Teploty“. Po jednorázovém zmáčknutí
tlačítka “

On/Off

” se přechází do režimu „

Ohřev

“. Tehdy se zapne červená dioda

vyznačující tento režim. Na dobu cca 2 sekund se na číselném displeji objeví
nastavená teplota a po tuto dobu „LED teploty“ nesvítí. Jestliže je pokojová
teplota nižší než nastavená, automaticky se zapne nahřívací těleso.

Když je zapnuto nahřívací těleso, světelná dioda svítí stále!

Zadávání teploty

Zmáčknutím některého z tlačítek   nebo   se přechází do režimu “

Změna

zadané teploty

”. Displej začíná blikat a objeví se na něm, do této chvíle zadaná

teplota. Dalším zmáčknutím tlačítek se mění zadání teploty požadovaným
směrem. Jestliže do 5 sek. není zmáčknuto další tlačítko, nové zadání je uloženo
a přístroj automaticky přejde do režimu “

Ohřev

”. Jestliže je některé z tlačítek

 nebo   přidrženo déle než 0.7 sek., začne se hodnota zadané teploty

automaticky zvyšovat nebo snižovat rychlostí 4 jednotky za sekundu. Rozmezí
pro nastavení zadané teploty je od 10 do 30 stupňů.

Poznámka:

Zařízení zobrazuje teplotu v okolí umístění snímače a není

prostředkem k přesnému měření teploty okolí.

„Odložený start “ zapnutí panelového konvektoru.

Když je konvektor v režimu „Vypnuto“, zmáčknutím tlačítka “Časovač” se
umožní zadávání času, po jehož uplynutí přístroj automaticky přejde do
režimu „Ohřev“. Tento režim je vyznačen blikající žlutou světelnou diodou
a zhaslou červenou světelnou diodou. Na číselném displeji se budou
střídat hodnoty okolní teploty, když svítí „LED teploty“ a zbývající čas v
hodinách do zapnutí „Ohřevu“, když svítí  „LED času“. Bezprostředně po
zapnutí tohoto režimu se rozsvítí žlutá dioda, a displej začíná blikat, a
objevuje se na něm zadávaný čas v hodinách, do zapnutí konvektoru.
Nejprve se objeví čas 12 hodin a pomocí tlačítek   nebo   se mění
čas požadovaným směrem. Jestliže je některé z tlačítek   nebo
přidrženo déle než 0.7 sek., hodnota času se začíná automaticky zvyšovat
nebo snižovat rychlostí 4 jednotky za sekundu. Jestliže do 5 sek. není
zmáčknuto další tlačítko, nebo není zmáčknuto tlačítko „Časovač“,
regulátor přechází do výkonu režimu „Odložený start“. Jestliže je zadán
čas 00, režim není vykonáván. Jestliže je již vykonáván režim „Odložený
start“ a opět je zmáčknuto tlačítko „Časovač“, může být upraven zbývající
čas dvěma možnými směry. Po nastavení času se přechází do režimu
„Odložený start“ , přičemž na displeji se kromě teploty odpočítávají také
zbývající hodiny do přechodu k „Ohřevu“. Tento režim může být opuštěn
zmáčknutím  tlačítka “

On/Off

”. V takovém případě se přejde k režimu

„Ohřev“. „Odložený start“ může být nastaven v rozmezí od 01 do 96 hodin.
