EE

136

Paneelkonvektori kasutus- ja hoidmise juhend

 • Kinnitage tugevalt seinaplank seinale tehtud nelja kruviauku kaudu.

 • Tõstke konvektor üles peaaegu vertikaalse asendini ja pange kaks alumist

kumerat seinaplankide osa kahte alumisesse konvektori tagumisekaanes
olevasse pilusse sisse. Seejärel tõstke konvektor üles ja pange kaks alumist
kumerat seinaplankide osa kahte ülemisesse konvektori tagumisekaanes
olevasse pilusse sisse konvektori tugevalt seinale kinnitamiseks.

KASUTUS VANNITOAS

 •

Konvektor tuleb paigaldada äritava kooskõlas ja vastava riigi
seadusandlusele (ELi elektrienergia eeskirjadele ja nõuetele eripaigalduste
kohta või kohtade kohta, kaasa arvatud vannitoad või dušikabiinid
HD60364-7-701(IEC 60364-7-701:2006)).

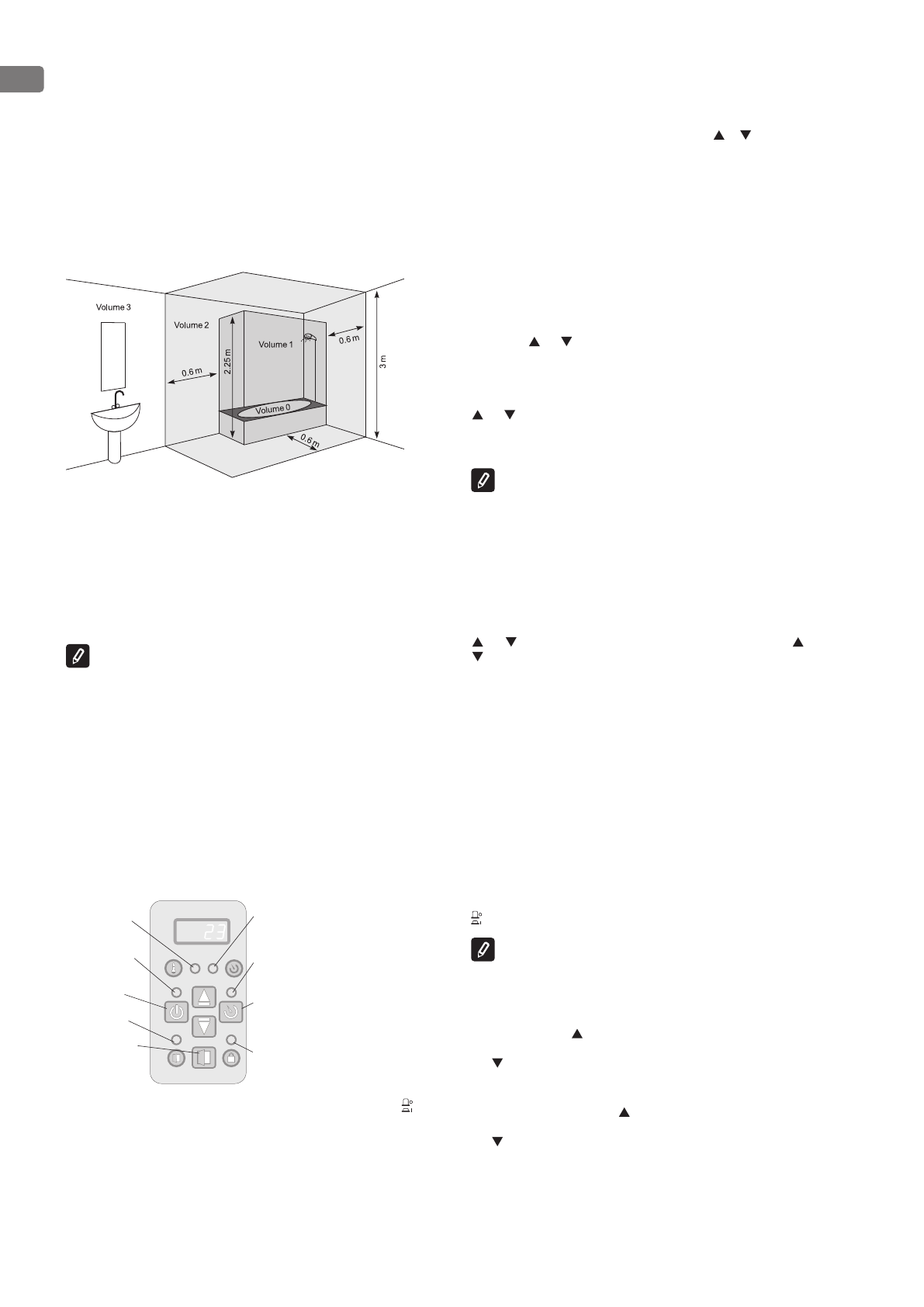

 • Kui seda konvektorit kasutatakse vannitoas või muus sarnases ruumis,

tuleb järgmiseid paigaldamise nõudeid jälgida: Konvektoril on
IP24 kaitse (kaitse veepritsimise vastu). Sellepärast tuleb konvektor
paigaldada ruumi (volume 2) (vaata joonist allpool) selleks, et
konvektori juhtpaneeli (lülitit ja termoregulaatorit) ei oleks kättesaadav
inimese poolt, kes asub duši all või vannis. Minimaalne kaugus ei tohi
alla 1 m olla ja seade peab olema kindlalt seinale paigaldatud! Kui te
ei ole kindel selle konvektori vannituppa paigaldamises, soovitame
kutselise elektriga nõu pidada.

Märkus

: kui ülespool mainitud tingimusi ei saa täita, siis on soovitatav

paigalduse ruumi 3 (VOLUME 3) teha.

 • Niisketes ruumides (vannitoad ja köögid) peab elektrivoolu allikas olema

paigaldatud vähemalt 25 cm kõrgusel põrandalt.

 • Installatsioon peab olema varustatud automaatse kaitsja, mil kaugus

kontaktpesade vahel väljalülitatud asendis peab olema vähemalt 3 mm.

Täname teid, et te valisite konvektori CN04. See on toode, mis pakub kütet
talvel olenes mugava soojuse vajaduste saavutamisest köetavas ruumis. Nagu
on kirjeldatud selles juhendis, garanteerib seade teid pikaajalise kasuliku
funktsioneerimise õige kasutuse ja hoolitsuse korral.

KASUTUSJUHEND

ELEKTROONILINE JUHTIMINE

Töörežiim

Temperatuuri LED

Taimeri LED

Soojendamisrežiimi

LED / Sisse lülitatud

kütteseade

„Hilinenud start” režiimi

LED / „Programm” režiim

Sisse/Välja nupp

Taimer”  nupp „Hilinenud

start” režiimi või

„Programm” režiimi

sisselülitamiseks

LED „Avatud  aken“

LED “Kaitse

laste eest“

„Avatud aken“ nupp

Lülitage konvektor sisse, vajutage nupule „I” asendile (Sisse lülitatud)  .

Kella seadistumine

Kella seadistada saab ainult „Välja lülitatud” režiimis: Seadistatakse nädala
jooksev nädalapäev ja kellaaeg (tund ja minutid).
Kella seadistusesse sisenemine toimub nuppudele SISSE/VÄLJA (ON/OFF)
ja Taimer üheaegse pika vajutades. Parameeter, mis seadistatakse pulseerib
ekraanil. Seadistumise parameetri valik toimub nupule Taimer lühikese
vajutades. Seadistusest väljumine toimub nupule Taimer kolmanda lühikese

vajutamise kaudu (pärast minutite seadistumist).
Seadistumine algab nädalapäevaga 1 kuni 7 olenes sellest, kelle kord on
jooksval nädalapäeval ja seadistatakse vastava numbriga. Tunnid ja minutid on
näidatud samaaegselt ekraanilt ning ainult seadistumise parameeter pulseerib.
Parameetri väärtuse muutmine toimub nuppude   ja   kaudu.

Kui kuni 10 sekundit ei vajutata nupule, väljutatakse seadistumisest.

Soojendamisrežiimi sisselülitamine

Mil paneelkonvektor on välja lülitatud, näitab digitaalekraan toatemperatuuri
ja põleb ainult Temperatuuri LED. Nupule „Sisse/välja” (

ON/OFF

) ühekordse

vajutamisel lülitatakse

Soojendamisrežiim

. Siis lülitatakse sisse punane

valgusdiood, mis näitab seda režiimi. Umbes 2 sekundiks näitab ekraan
seadistatud temperatuuri ja selle aja jooksul Temperatuuri LED ei põle. Kui
toatemperatuur on madalam kui seadistatud temperatuur, lülitab kütteseade
end automaatselt sisse.

Mil kütteseade on sisse lülitatud, põleb punane valgusdiood koguaeg!

Temperatuuri seadistumine

Nuppudele   või   vajutades lülitakse „

Seadistatud temperatuuri

muutmine

” režiimi. Ekraan hakkab vilkuma ja näitab siiamaani seadistatud

temperatuuri. Nuppudele järgmiste vajutamistega muudetakse seadistumine
soovitud suunas. Kui kuni 5 sekundit ei vajutata uuele nupule, salvestatakse uus
seadistus ja lülitakse automaatselt

Soojendamissrežiimi

. Kui üks nuppudest

 või   hoitakse vajutatud üle 0,7 sekundi, hakkab seadistatud temperatuuri

väärtus suurendama või vähendama kiirusega 4 üksust sekundis. Seadistatud
temperatuuri reguleerimise piirid on 10 kuni 30 kraadi.

Märkus.

Seade näitab temperatuuri anduri asukoha ümber ega ole vahend

ümbritseva temperatuuri täpseks mõõtmiseks.

Paneelkonvektori sisselülitamise „Hilinenud start“

Mil konvektor on „Välja lülitatud” režiimis, võimaldatakse aja sisestamine
„Taimer” nupule vajutades. See režiim näidatakse vilkuva kollase
valgusdioodiga ja kustutatud punase valgusdioodiga. Digitaalekraanilt
vahelduvad ümbritseva temperatuuri näidud, mil põleb „Temperatuuri  LED”
ja ülejäänud aeg tundides kuni Soojendamisrežiimi sisselülitamiseni, mil
põleb „Kellaaja LED”. Kohe pärast selle režiimi sisselülitamist põleb kollane
valgusdiood ja ekraan hakkab vilkuma näidates seadistatavat aega tundides
kuni konvektori sisselülitamiseni. Esmalt laetakse 12 tundi ja nuppudele

 või   muudetakse aeg soovitud suunas. Kui üks nuppudest   või
 hoitakse vajutatud üle 0,7 sekundi, aja väärtus hakkab automaatselt

väärtus suurendama või vähendama kiirusega 4 üksust sekundis. Kui kuni
5 sekundit ei vajutata uuele nupule või vajutatakse nupule „Taimer”, lülitab
regulaator „Hilinenud start” režiimi täitmise. Kui sisestatakse aeg 00, siis
režiim ei täideta. Kui „Hilinenud start” režiim täidetakse juba ja vajutatakse
nupule „Taimer” uuesti, siis saab ülejäänud aja mõlemas võimalikus suunas
korrigeerida. Sellest režiimist saab välja nupule „Sisse/välja” (“

On/Off

”)

vajutades. Siis lülitab konvektor Soojendamisrežiimi. „Hilinenud start” saab
seadistada alates 01 kuni 96 tundi.

Soojendamisrežiimi väljalülitamine

Soojendusrežiimist saab välja nupule „Sisse/välja” (“

On/Off

”) vajutades. Siis

soojendusseadme lülitab end välja, kui enne seda oli sisse lülitatud ja punane
valgusdiood kustub. Ekraan näitab toatemperatuuri edasi.

Funktsioon „Külmumise  vastu”

Kui ruumis olev temperatuur langeb alla 5 kraadi ja konvektor on välja lülitatud
(punane valgusdiood ei põle, aga Mehaaniline lüliti on „I” asendis (sisse lülitatud)

), lülitab soojendusseade end ise sisse külmetamise kaitse jaoks.

Märkus

: Temperatuuri anduri temperatuuri paranduse seadistumine ei kehti

selle funktsiooni jaoks.

Funktsiooni aktiveerimine ja deaktiveerimine:

 • vaikimisi on funktsioon on sisse lülitatud
 • kui te soovite funktsiooni välja lülitada, kui konvektor on „Välja lülitatud”

režiimis, nupule   ja nupule „

Sisse/välja

” (“On/Off ”) kolmeks sekundiks

vajutades, hakkab ekraanilt „Sisse” („ON”) vilkuma, kui te vajutate nupule

, jõuate „Välja” („OFF“) asendisse, ootate 3 sekundit ning funktsioon

lülitab automaatselt „Välja” („OFF”) asendisse.

 • kui te soovite funktsiooni uuesti sisse lülitada, kui konvektor on „Välja

lülitatud” režiimis, nupule   ja nupule „

Sisse/välja

” vajutades kolmeks

sekundiks, hakkab ekraanilt „Välja” („OFF”) vilkuma, kui te vajutate nupule

, jõuate „ON“ asendisse, oodate 3 sekundit ning funktsioon lülitab

automaatselt „Sisse” („ON”) asendisse.

Anduri temperatuuri korrektsiooni funktsioon

Erinevates ruumides temperatuuri profiili spetsiifilisuse tõttu võib ekraanilt
näidatud temperatuur olla kui tõeliselt mõõdetud temperatuurist soojendi
erinevates asukohtades toas.
