PL

Instrukcja użytkowania i przechowywania konwektora płytowego

63

Polski

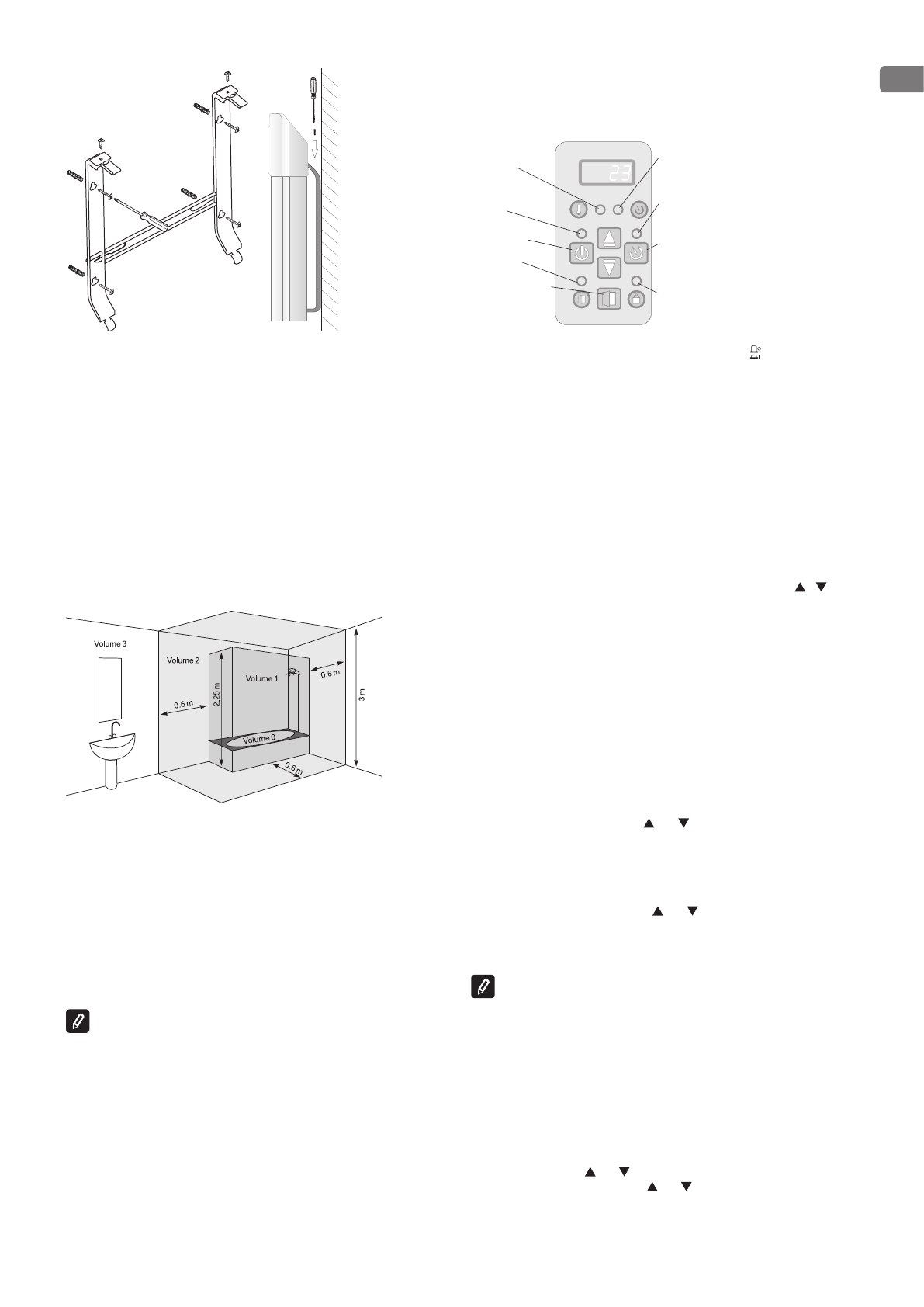

 • Przesunąć w dół uchwyt ścienny, by usunąć go z tyłu obudowy.
 •

Zamocować mocno ku ścianie uchwyt ścienny za pomocą czterech
przewierconych uprzednio dziur na śruby.

 •

Podnieść konwektor prawie do pionowej pozycji i włożyć dwa dolne
wystające odcinki uchwytów ściennych do dwóch szczelin znajdujących się w
dolnej tylnej części pokrywki konwektora. Zatem podnieść konwektor prawie
do góry i włożyć dwa górne wystające odcinki uchwytów ściennych do
dwóch szczelin znajdujących się w górnej tylnej części pokrywki konwektora.
W końcu z powrotem na miejsce dokręcić dwa śruby w celu stałego
przymocowania konwektora do ściany.

KORZYSTANIE ZE SPRZĘTU W ŁAZIENCE

 • Konwektor musi być zamontowany zgodnie z normalną praktyką

handlową i zgodnie z prawem konkretnego kraju (wytyczne dotyczące
energii elektrycznej WE oraz wymagania w odniesieniu do specjalnych
rodzajów montażu lub zamontowania w przestrzeniach typu łazienek czy
kabin prysznicowych: HD60364 – 7 - 701 (IEC 60364 -7 - 701:2006)).

 • W przypadkach, gdy z konwektora używają w łazience lub innym

podobnym pomieszczeniu, muszą być spełnione następujące wymagania,
dotyczące montażu: Konwektor posiada system ochronny IP24 (ochrona
przed bryzgami wody). W związku z tym musi być zamontowany w
przestrzeni 2 (volume 2) (patrz wykres poniżej), aby uniknąć ewentualnej
możliwości dosięgnięcia tego pulpitu sterującego (przełącznik i termostat)
konwektora przez osobę, która znajduje się pod prysznicem lub w wannie.
Minimalna odległość od urządzenia do źródła wody nie może być mniejsza
niż 1 m, a urządzenie koniecznie ma być zamontowane na ścianie! Jeśli nie
jesteś pewien, co do zamontowania tego konwektora w pomieszczeniu
przeznaczonego na łazienkę, zalecamy Państwu skonsultować się z
zawodowym elektrykiem.

Uwaga:

W przypadku, gdy spełnienie wyżej wymienionych warunków nie

jest możliwe, zaleca się wykonanie montażu w przestrzeni 3 (volume 3).

 • W wilgotnych pomieszczeniach (np. w łazienkach i kuchniach) źródło

zasilania musi być zamontowane na wysokości co najmniej 25 cm od
podłogi.

 • Instalacja elektryczna musi być wyposażona w automatyczny bezpiecznik,

odległość pomiędzy stykami którego w wyłączonym stanie musi wynosić
co najmniej 3 mm.

Dziękujemy Państwu, że wybraliście konwektor CN04. Jest to artykuł, który
zapewnia ogrzewanie w zimie w zależności od tego, ile Państwo potrzebuje,
aby osiągnąć komfortowego ciepła w ogrzewanym pomieszczeniu. Przy
odpowiednim użytkowaniu i konserwacji, jak jest opisano w niniejszej
instrukcji, urządzenie zapewni Państwu wiele lat swej użytecznej pracy.

INSTRUKCJA UŻYTKOWANIA

STEROWANIE ELEKTRONICZNE

Tryby robocze

Dioda świetlna

temperatury

Dioda świetlna czasu

Dioda świetlna

trybu „Ogrzewanie“/

podgrzewacz jest

włączony

Tryb diody świetlnej

„Opóźniony start” / Tryb

„Program”

Przycisk ON/OFF

Przycisk „Minutnik“

do włączenia trybu

„Opóźniony start“ lub

trybu „Program“

Dioda świetlna

„Otwarte okno”

Dioda świetlna

“Zabezpieczenie

przed dziećmi“

Przycisk „Otwarte  okno“

Włącz konwektor, naciśnij Klucz do pozycji “I” (Włączono)  .

Ustawianie zegara

Ustawianie zegara jest możliwie tylko w trybie „Wyłączono” – ustawia się
aktualny dzień niedzieli, godzina i minuty.
Tryb ustawiania zegara aktywuje się długotrwałym przyciśnięciem
przycisków „ON/OFF” i „Timer” razem. Ten parametr, który aktualnie ustawia
się, mruga na wyświetlaczu. Wybór parametru do ustawiania odbywa
się przez krótkie naciśnięcie przycisku „Timer“. Wyjście z trybu ustawiania
odbywa się za pomocą trzykrotniego krótkiego naciśnięcia przycisku
„Timer“ (po ustawieniu minut).
Ustawienie rozpoczyna się od dnia tygodnia, od 1 do 7, w zależności od
tego, jaki jest po kolei w tygodniu bieżący dzień tygodnia, zaznaczony w
ustawieniach poprzez odpowiednią cyfrę. Godziny i minuty są wyświetlane
jednocześnie na wyświetlaczu, przy tym mruga tylko ustawiany parametr.
Zmiana wartości parametru odbywa się za pomocą przycisków   i  .

Jeśli w ciągu 10 sekund nie zostanie naciśnięty żaden przycisk, urządzenie
wychodzi z trybu ustawienia.

Włączenie  trybu „Ogrzewania“

Gdy konwektor płytowy jest wyłączony, na wyświetlaczu cyfrowym ma
być wyświetlana temperatura w pomieszczeniu. Świeci jedynie „dioda
świetlna temperatury“. Jednorazowym naciśnięciem przycisku „

On /

Off

“ przełączamy do trybu „

Ogrzewanie

“. Włącza się czerwona dioda, co

wskazuje działanie w tym trybie. W ciągu około 2 sekund na wyświetlaczu
cyfrowym wyświetlana jest zadana temperatura, w tym okresie „dioda
temperatury“ nie świeci. Jeśli temperatura w pomieszczeniu jest niższa, niż
ustawiona, wtedy automatycznie włącza się ogrzewacz.

Kiedy grzejnik jest włączony, czerwona dioda świeci cały czas!

Ustawienie temperatury

Naciśnięcie jednego z przycisków   lub   , powoduje wchodzenie w
tryb „

Zmiana ustawionej temperatury

“. Wyświetlacz zaczyna migać i

wyświetla aktualnie ustawioną temperaturę. Następującym naciskaniem
klawisz możemy zmienić ustawienie w pożądanym kierunku. Jeśli przez
5 sekund nie naciśniemy żadnego przycisku, nowe ustawienie zostaje
zapisane. Sprzęt automatycznie wchodzi w tryb

Ogrzewania

. Jeżeli

naciskać którykolwiek z przycisków   lub   dłużej niż 0,7 sekundy,
stopień ustawionej temperatury zaczyna się automatycznie zwiększać
lub zmniejszać z prędkością 4 jednostki na sekundę. Granice regulacji
ustawionej temperatury znajdują się w zakresie od 10 do 30 stopni.

Uwaga:

Urządzenie pokazuje temperaturę w pobliżu czujnika i nie jest

środkiem do dokładnego pomiaru temperatury otoczenia.

„Opóźniony start“ włączenia konwektora płytowego.

Kiedy konwektor jest w trybie „Wyłączonym“, naciskając na przycisk
„Minutnik“ możemy ustalić czas, a następnie automatycznie przejść w tryb
„Ogrzewania“. Ten tryb sygnalizuje się miganiem żółtej diody, czerwona dioda
LED jest ugaszona. Cyfrowy wyświetlacz będzie kolejno pokazywał dane
temperatury otoczenia, gdy świeci „LED temperatury“ a pozostały do włączenia
„Ogrzewania“ czas w godzinach, gdy świeci „LED czasu“. Natychmiast po
włączeniu tego trybu żółta dioda zapala się i miga, wyświetlacz tymczasem
zaczyna migotać wyświetlając wprowadzany czas do włączenia konwektora
(w godzinach). Początkowo wyświetla się znaczenie „12 godzin”, po tym,
naciskając na przyciski   lub   zmieniamy czas w żądanym kierunku. Jeżeli
naciskać którykolwiek z przycisków   lub   prędkością 4 jednostki na
sekundę. Jeśli przez 5 sekund nie nacisnąć na nowy przycisk lub naciśniemy
na przycisk „Minutnik“, regulator przełącza się na tryb „Opóźnionego startu“.
Jeśli wprowadzone jest 00, tryb nie zaktywuje się. W przypadku, gdy sprzęt
