88
日本語
1.4

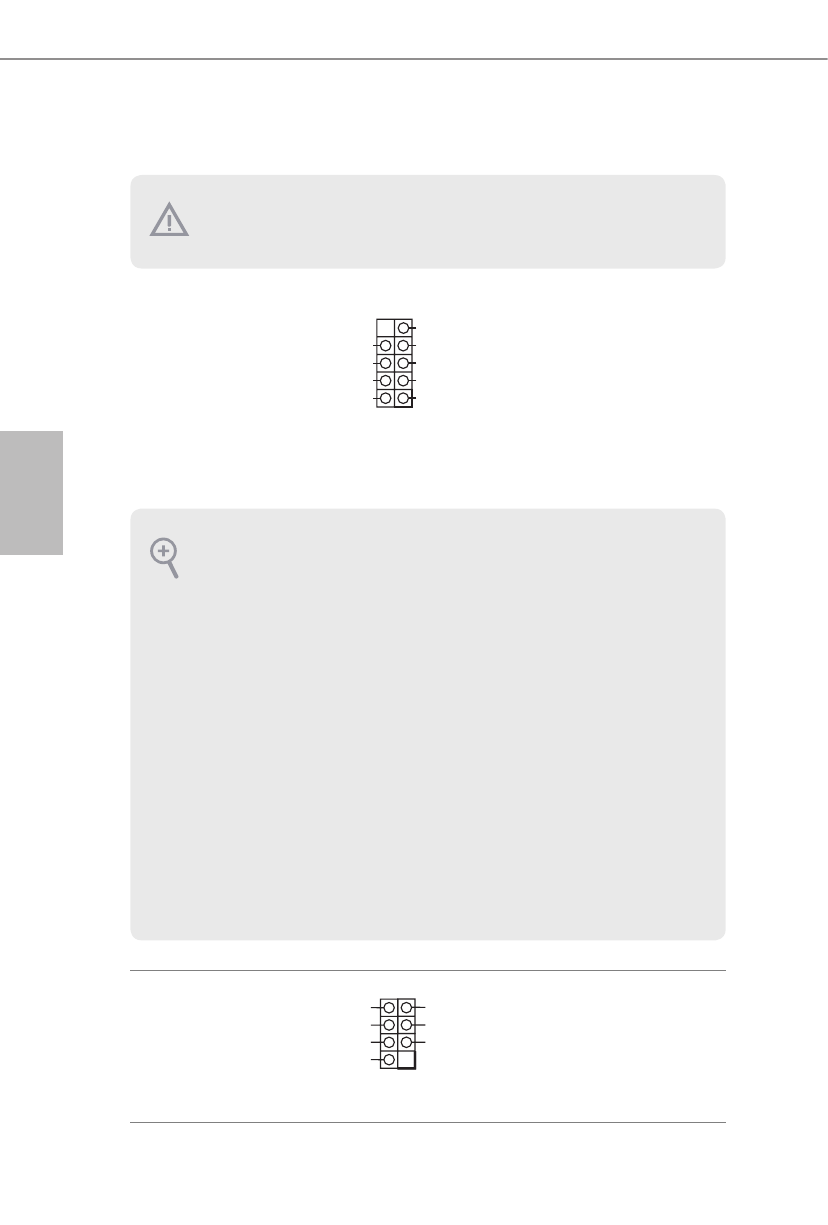

オンボードのヘッダーとコネクタ
システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 3
参照）
電源ボタンを接続し、ボタンを
リセットし、下記のピン割り当
てに従って、シャーシのシステ
ムステータス表示ランプをこの
ヘッダーにセットします。ケーブ
ルを接続するときには、ピンの
＋と−に気をつけてください。
シャーシイントルージョン
とスピーカーヘッダー
（
7
ピン
SPK_CI1
）
（
p.1
、
No. 5
参照）
シャーシイントルージョン
とシャーシスピーカーをこ
のヘッダーに接続してくだ
さい。
PWRBTN
（電源ボタン）
：
シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムを
オフにする方法を設定できます。
RESET
（リセットボタン）
：
シャーシ前面パネルのリセットボタンに接続してください。
コンピューターがフリーズしたり、
通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動
します。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働
中は、
LED
が点灯します。
システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を続けます。
システムが
S4
スリープ状態または電源オフ（
S5
）のときには、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。ハードドラ
イブのデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電源ボタン、リセットボタン、電源
LED
、ハードドライブアクティビティ
LED
、スピーカー
などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合
には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップ
を被せると、マザーボードに物理損傷が起こることがあります。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
SIGNAL
GND
DUMMY
DUMMY
SPEAKER
DUMMY
