Deutsch
J5040-ITX
J4125-ITX

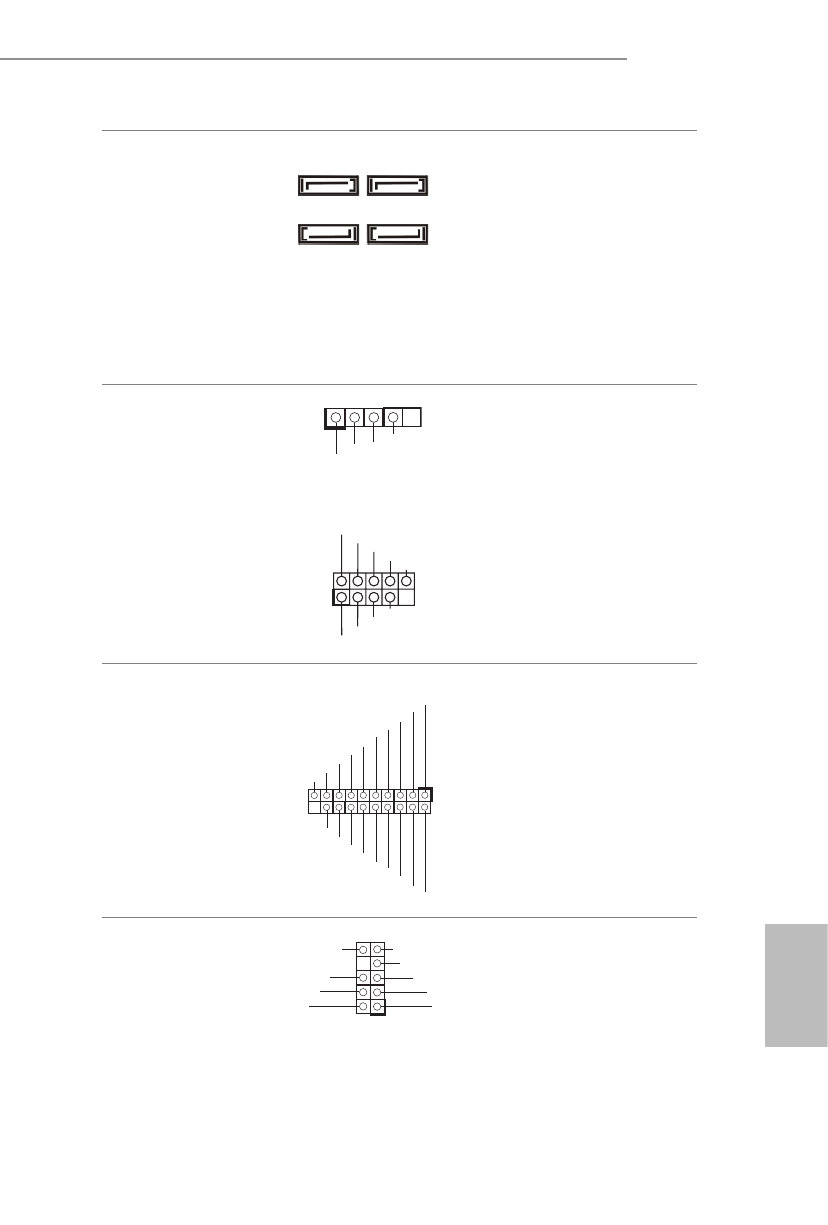

Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 12)
(SATA3_2:
siehe S. 1, Nr. 13)
(SATA3_A1:
siehe S. 1, Nr. 15)
(SATA3_A2:
siehe S. 1, Nr. 14)
Diese vier SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschwi
ndigkeit bis 6,0 Gb/s.
* Nutzen Sie zum Minimieren
der Startzeit Intel® SATA-
Ports (SATA3_1~2) für Ihre
bootfähigen Geräte.
USB 2.0-Stiftleisten
(4-polig, USB_2)
(siehe S. 1, Nr. 11)
(9-polig, USB_0_1)
(siehe S. 1, Nr. 9)
Es gibt zwei Stiftleisten an diesem
Motherboard.
USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_0_1)
(siehe S. 1, Nr. 10)
Es gibt eine Stiftleiste an diesem
Motherboard. Diese USB-3.2-
Gen1-Stiftleiste kann zwei Ports
unterstützen.
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 16)
Diese Stiftleiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
IntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENS E
OUT2_L
1
MIC_RED
OUT_RET
OUT2_R
MIC2_R
MIC2_L
GND
PRESENCE#
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
USB_PWR
P- P+
GND
