J5040-ITX
J4125-ITX

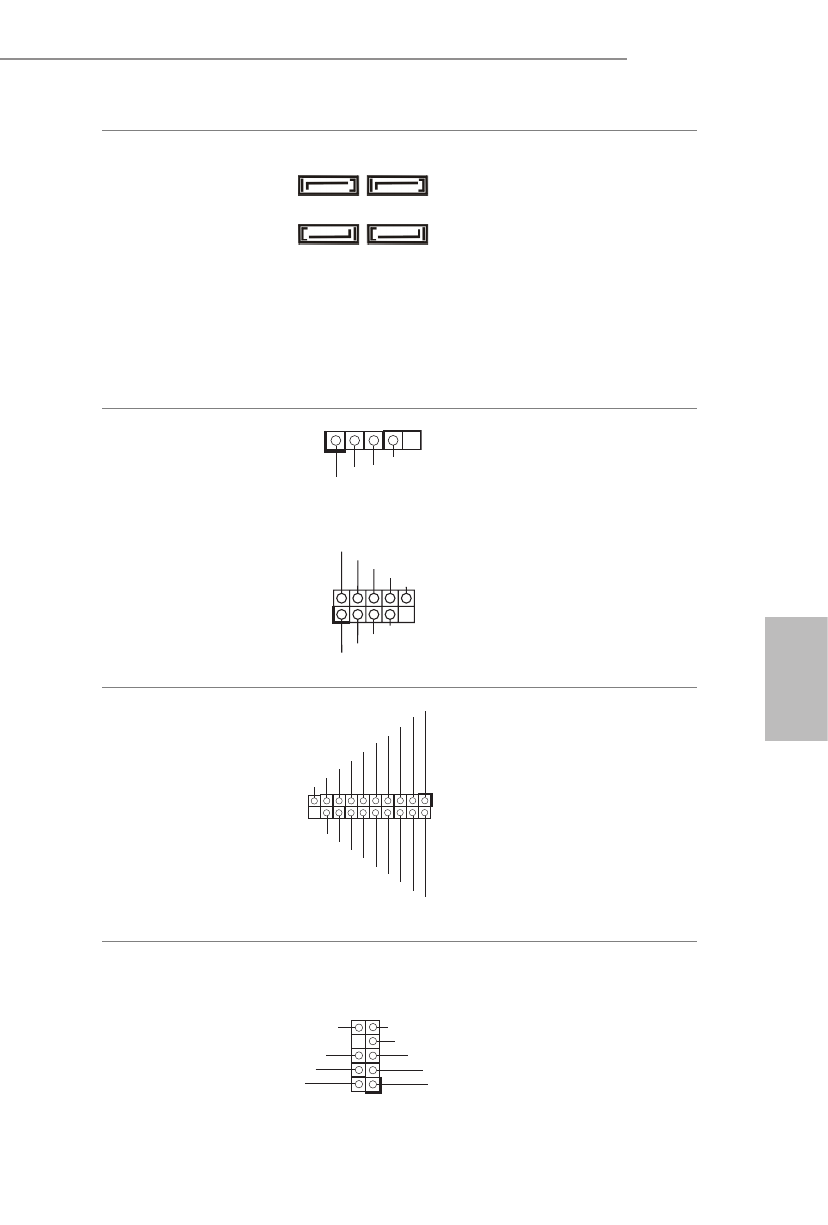

Conectores série ATA3
(SATA3_1:
ver p.1, N.º 12)
(SATA3_2:
ver p.1, N.º 13)
(SATA3_A1:
ver p.1, N.º 15)
(SATA3_A2:
ver p.1, N.º 14)
Estes quatro conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* Para minimizar o tempo de
inicialização, use portas Intel®
SATA (SATA3_1~2) para os seus
dispositivos inicializáveis.
Plataformas USB 2.0
(USB_2 de 4 pinos)
(ver p.1, N.º 11)
(USB_0_1 de 9 pinos)
(ver p.1, N.º 9)
Há dois cabeçotes nesta placa-
mãe.
Plataforma USB 3.2 Gen1
(USB3_0_1 de 19 pinos)
(ver p.1, N.º 10)
Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 16)
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
IntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENS E
OUT2_L
1
MIC_RED
OUT_RET
OUT2_R
MIC2_R
MIC2_L
GND
PRESENCE#
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
USB_PWR
P- P+
GND
