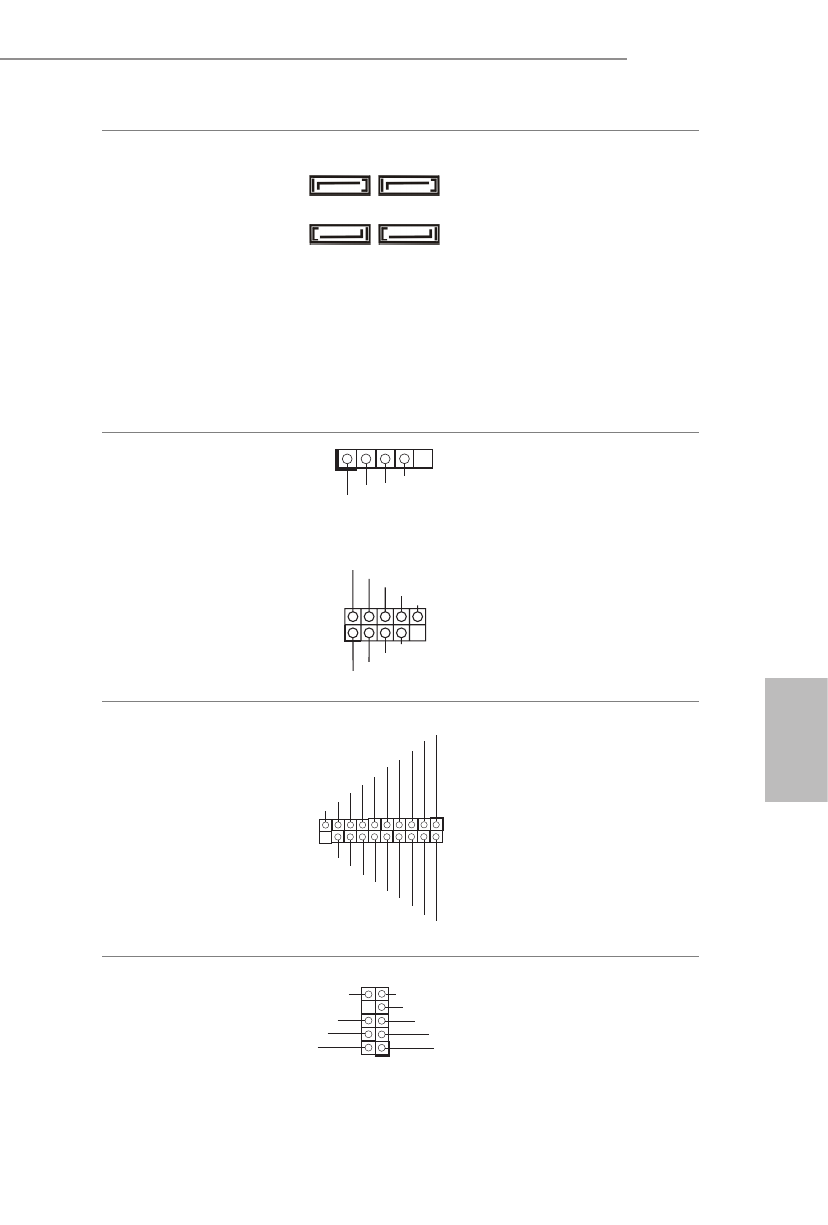

Разъемы Serial ATA3
(SATA3_1:
см. стр.1, № 12)
(SATA3_2:
см. стр.1, № 13)
(SATA3_A1:
см. стр.1, № 15)
(SATA3_A2:
см. стр.1, № 14)
Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гбит/с.
* С целью сокращения времени
загрузки используйте порты
Intel® SATA (SATA3_1–2) для
самозагружаемых устройств.
Колодки USB 2.0
(4 контакта, USB_2)
(см. стр. 1, № 11)
(9 контактов, USB_0_1)
(см. стр. 1, № 9)
На материнской плате имеется
две колодки.
Колодки USB 3.2 Gen1
(19 контактов, USB3_0_1)
(см. стр. 1, № 10)
На материнской плате имеется
одна колодка. Эта колодка USB
3.2 Gen1 поддерживает два
порта.
Аудиоколодка передней
панели
(9 контактов,
HD_AUDIO1)
(см. стр. 1, № 16)
Эта колодка предназначена для
подключения аудиоустройств
к передней аудиопанели.
1
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
Vbu s
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
IntA_P_SSRX -
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENS E
OUT2_L
1
MIC_RED
OUT_RET
OUT2_R
MIC2_R
MIC2_L
GND
PRESENCE#
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
USB_PWR
P- P+
GND
