42
Italiano
Italiano

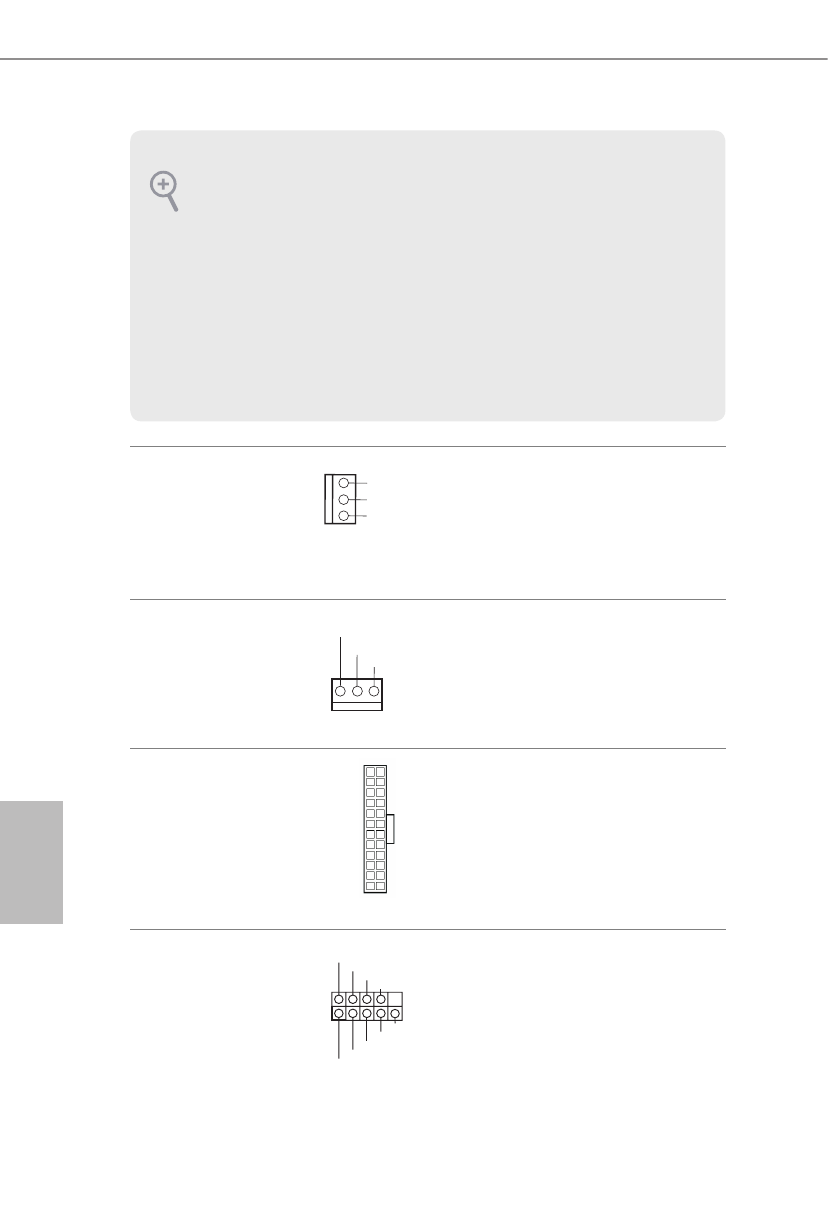

Connettore della ventola
dello chassis
(CHA_FAN1 a 3 pin)
(vedere pag. 1, n. 7)
Collegare il cavo della ventola
al connettore della ventola e far
corrispondere il filo nero al pin
di terra.
Connettore ventola CPU
(CPU_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Collegare il cavo della ventola
CPU al connettore e far cor-
rispondere il filo nero al pin di
terra.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX a 24 pin. Per
utilizzare un'alimentazione
ATX a 20 pin, collegarla lungo
il pin 1 e il pin 13.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 8)
Questo header COM1 supporta
un modulo di porta seriale.
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario colle-
garli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
C C T S # 1
R R T S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
GND
CHA_FAN_SPEED
FAN_VOLTAGE
