66

Por

tuguês

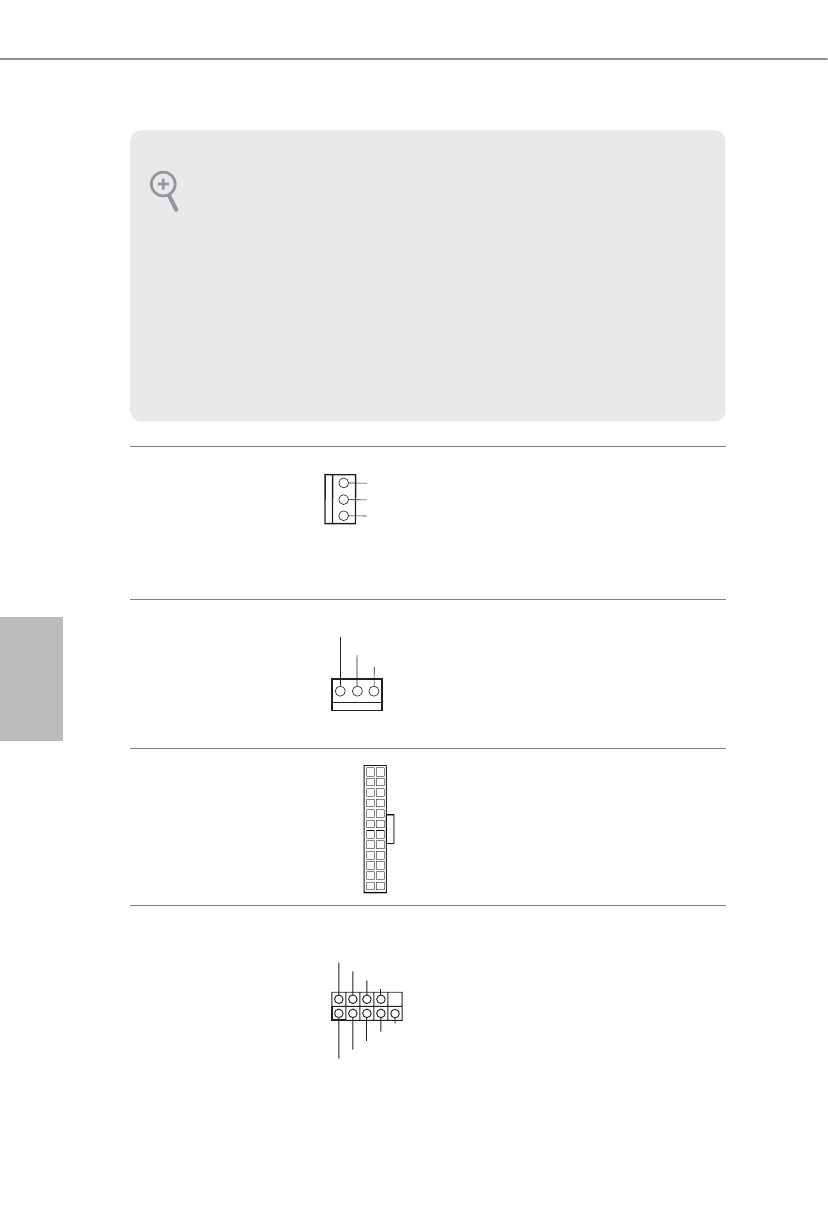

Conector do ventilador do
chassi
(CHA_FAN1 de 3 pinos)
(ver p.1, N.º 7)

Ligue o cabo do ventilador
aos conectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.

Conector da Ventoinha da
CPU
(CPU_FAN1 de 3 pinos)
(ver p.1, N.º 1)

Ligue o cabo do ventilador da
CPU aos conectores do venti-
lador e corresponda o cabo preto
com o pino de ligação à terra.

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 4)

Esta placa-mãe inclui um conec-
tor de alimentação ATX de 24
pinos. Para utilizar uma fonte de
alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.

Suporte da porta serial
(COM1 de 9 pinos)
(ver p.1, N.º 8)

Este suporte COM1 recebe um
módulo da porta serial.

1.  O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.

2.  Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-

los ao painel de áudio AC’97.

E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek

e ajuste o “Volume de gravação”.

12

 1

24

13

GND

CPU_FAN_SPEED

FAN_VOLTAGE

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

GND

CHA_FAN_SPEED

FAN_VOLTAGE
