58
Ру
сский

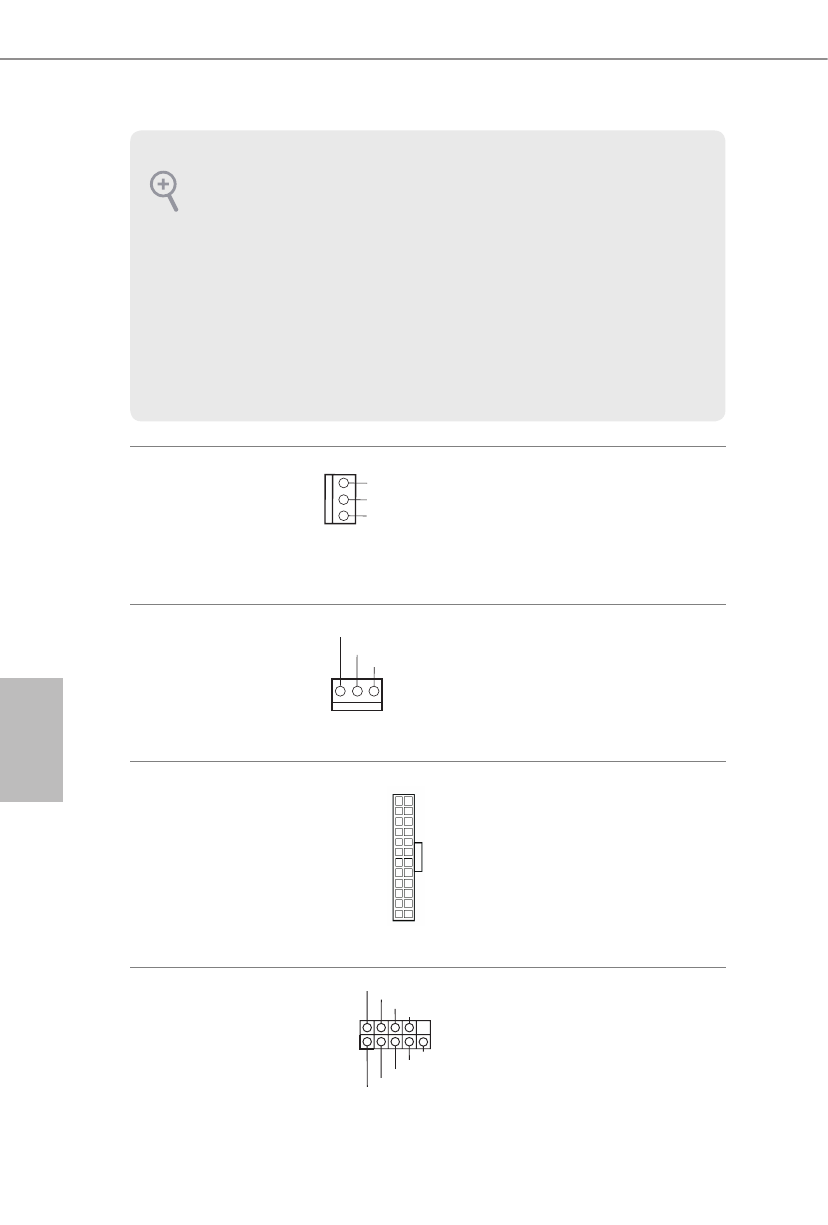

Разъем вентилятора
корпуса
(3 контакта, CHA_FAN1)
(см. стр. 1, № 7)
Предназначен для
подключения кабеля разъема
вентилятора и подключения
черного провода к
заземлению.
Разъем вентилятора
охлаждения процессора
(3 контакта, CPU_FAN1)
(см. стр. 1, № 1)
Предназначен для
подключения кабеля
разъема вентилятора ЦП;
черный провод должен быть
подключен к заземлению.
Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 4)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Колодка
последовательного порта
(9 контактная, COM1)
(см. стр. 1, № 8)
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней панели,
как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC’97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
12
1
24
13
GND
CPU_FAN_SPEED
FAN_VOLTAGE
C C T S # 1
R R T S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
GND
CHA_FAN_SPEED
FAN_VOLTAGE
