Polsk
i

74

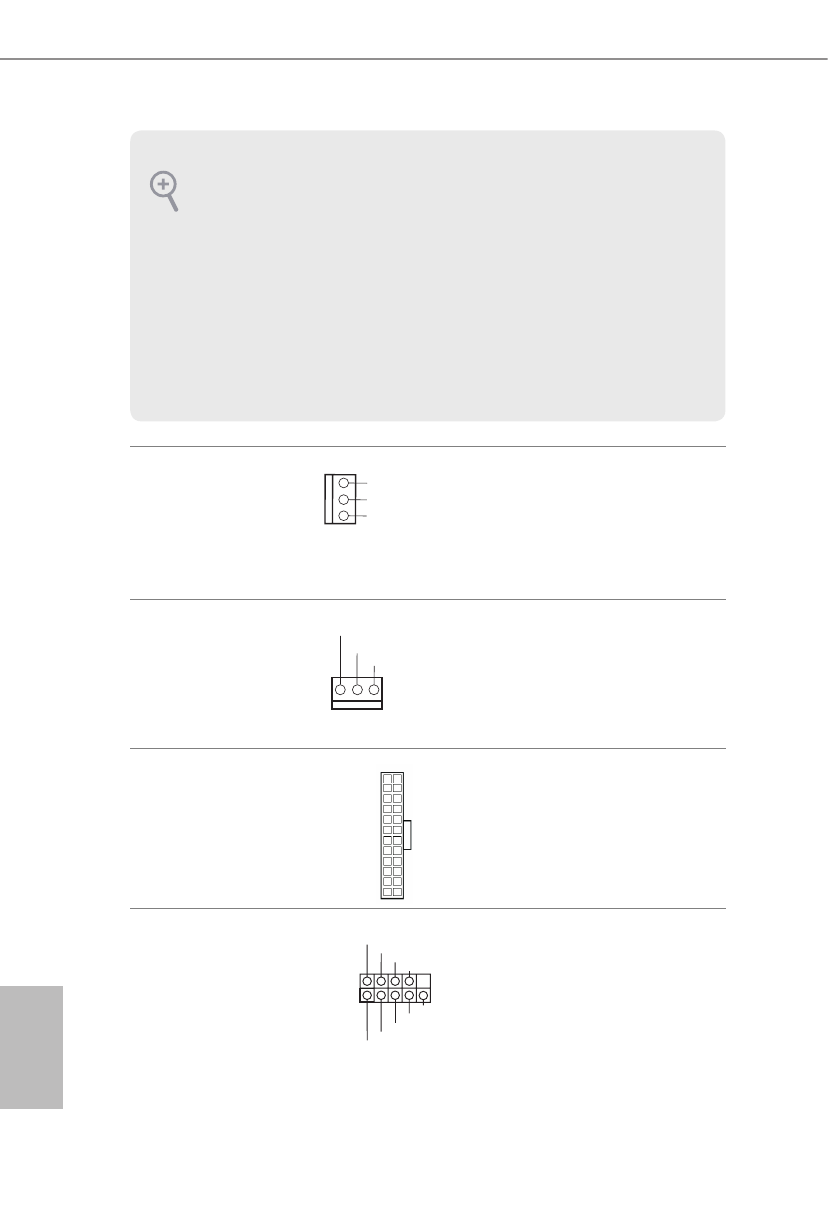

Złącze wentylatora obudo-
wy
(3-pinowe CHA_FAN1)
(sprawdź s.1, Nr 7)

Podłącz przewody wentylatora
do złącza wentylatora i dopasuj
czarny przewód do styku masy.

Złącze wentylatora CPU
(3-pinowe CPU_FAN1)
(sprawdź s.1, Nr 1)

Podłącz do złącza przewody
kabel wentylatora CPU i dopasuj
czarny przewód do pinu uzie-
mienia.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 4)

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.

Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 8)

To złącze główkowe COM1
obsługuje moduł portu
szeregowego.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo

przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy
wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym

audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłą-
czać dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.

12

 1

24

13

GND

CPU_FAN_SPEED

FAN_VOLTAGE

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

GND

CHA_FAN_SPEED

FAN_VOLTAGE
