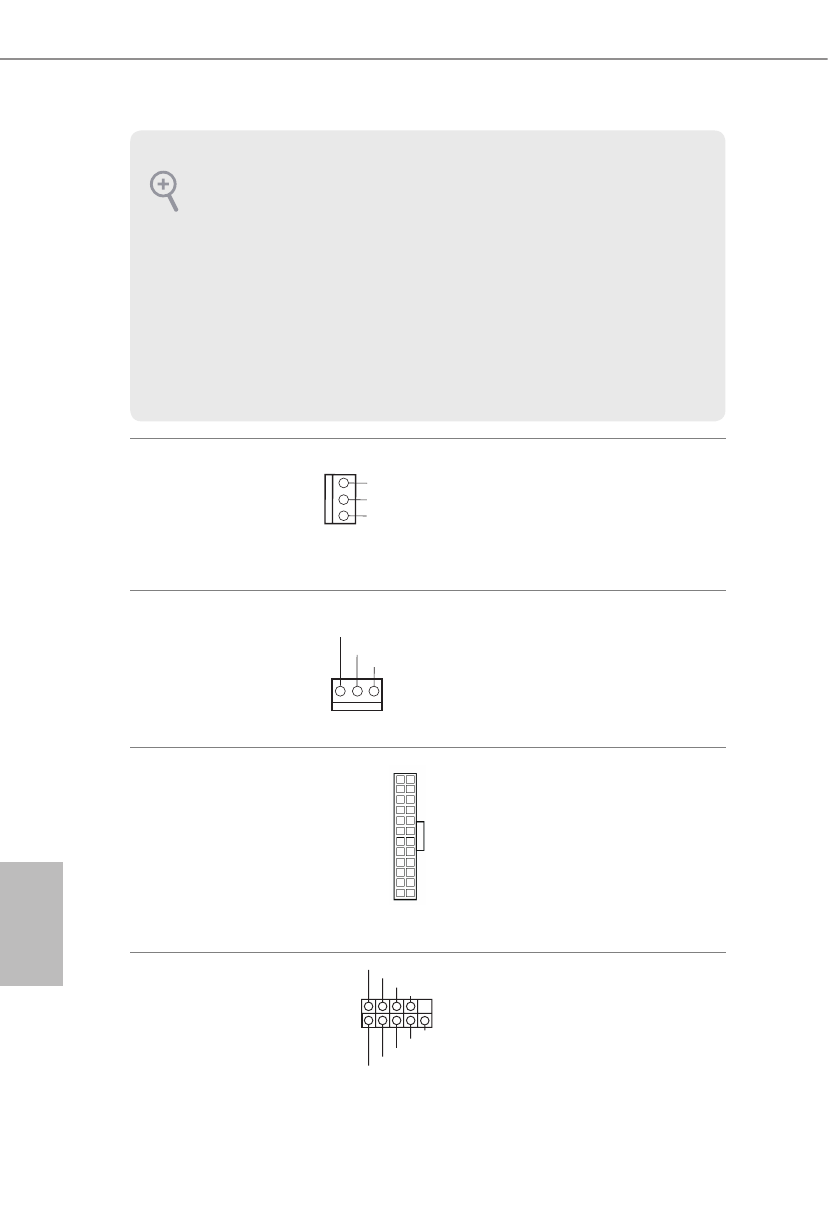

Connecteur du ventilateur
du châssis
(CHA_FAN1 à 3 broches)
(voir p.1, No. 7)

Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le fil noir
à la broche de mise à terre.

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 3 broches)
(voir p.1, No. 1)

Veuillez brancher le câble du
ventilateur du processeur sur le
connecteur du ventilateur, puis
reliez le fil noir à la broche de
mise à terre.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 4)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branche-
ments sur la Broche 1 et la
Broche 13.

Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 8)

Cette embase COM1 prend en
charge un module de port série.

1.  L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du
châssis pour installer votre système.

2.  Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de

les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle

Realtek et réglez le paramètre « Volume d’enregistrement ».
