105
繁體中文
J5040-ITX
J4125-ITX

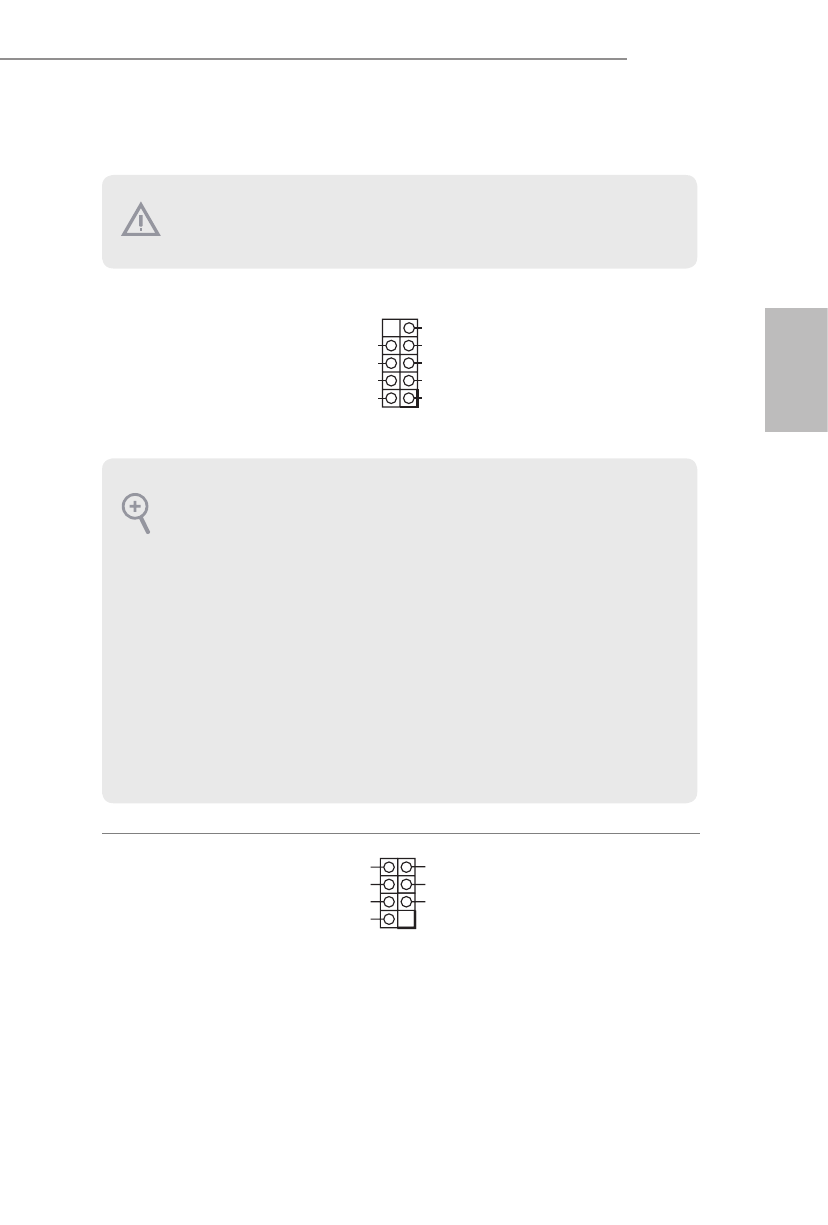

1.4
板載排針及接頭
系統面板排針
(9-pin PANEL1)
（請參閱第
1
頁，
編號
3
）
請依照以下的針腳排列將機殼
上的電源按鈕、重設按鈕及系
統狀態指示燈連接至此排針。
在連接纜線之前請注意正負針
腳。
機殼防護排針
(7-pin SPK_CI1)
（請參閱第
1
頁，編號
5
）
機殼防護排針連接至此排
針。
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排
針及接頭上，將造成主機板永久性的受損。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
SIGNAL
GND
DUMMY
DUMMY
SPEAKER
DUMMY
PWRBTN (
電源按鈕
)
：
連接至機殼前面板上的電源按鈕。
您可設定使用電源按鈕關閉系統電源的方式。
RESET (
重設按鈕
)
：
接至機殼前面板上的重設按鈕。
若電腦凍結且無法執行正常重新啟動，按下重設按鈕即
可重新啟動電腦。
PLED (
系統電源
LED)
：
連接至機殼前面板上的電源狀態指示燈。
系統正在運作時，此
LED
會亮起。
系統進入
S1/S3
睡眠狀態時，
LED
會持續閃爍。
系統進入
S4
睡眠狀態或關機
(S5)
時，
LED
會熄滅。
HDLED (
硬碟活動
LED)
：
連接至機殼前面板上的硬碟活動
LED
。
硬碟正在讀取或寫入資料時，
LED
會亮起。
各機殼的前面板設計各有不同。
前面板模組主要是由電源按鈕、重設按鈕、電源
LED
、
硬碟活動
LED
、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線
及針腳指派皆正確相符。
