64
Por
tuguês

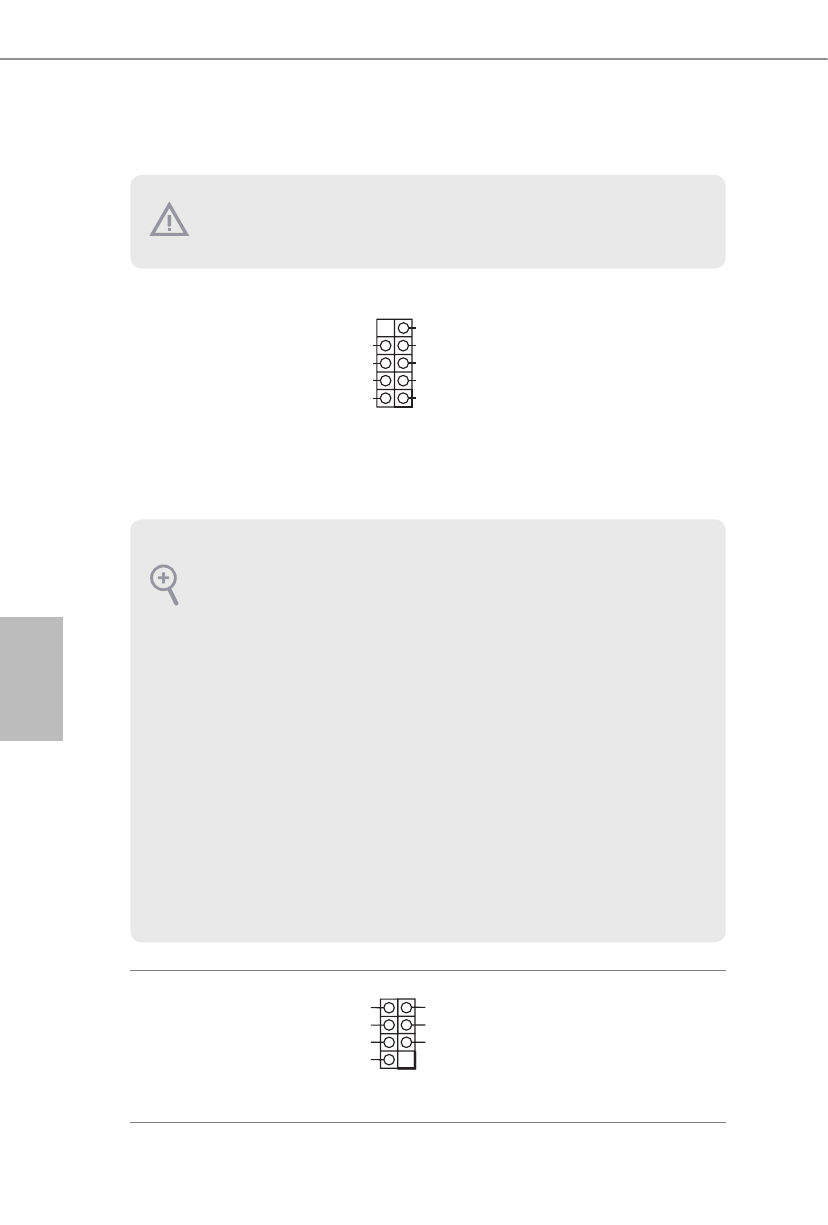

1.4 Suportes e conectores onboard
Suporte do painel de
sistema
(PAINEL1 de 9 pinos)
(ver p.1, N.º 3)
Ligue o botão de alimentação,
o botão de reinicialização e o
indicador do estado do sistema
no chassi deste suporte, de
acordo com a descrição abaixo.
Observe os pinos positivos e
negativos antes de conectar os
cabos.
Intrusão do Chassi e
Cabeçote de Autofalante
(SPK_CI1 de 7 pinos)
(ver p.1, N.º 5)
Conecte a instrusão do
chassi e autofalante do
chassi a este cabeçote.
PWRBTN (Botão de alimentação):
Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reinicialização):
Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização
para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.
PLED (LED de alimentação do sistema):
Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso
quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver
nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de
suspensão S4 ou desligado (S5).
HDLED (LED de atividade do disco rígido):
Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quan-
do o disco rígido estiver lendo ou registrando dados.
O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de
alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo
de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de
forma correta.
Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes
terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar
danos permanentes à placa-mãe.
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
1
+5V
SIGNAL
GND
DUMMY
DUMMY
SPEAKER
DUMMY
