33

Fr

ançais

Français

J5040-ITX

J4125-ITX

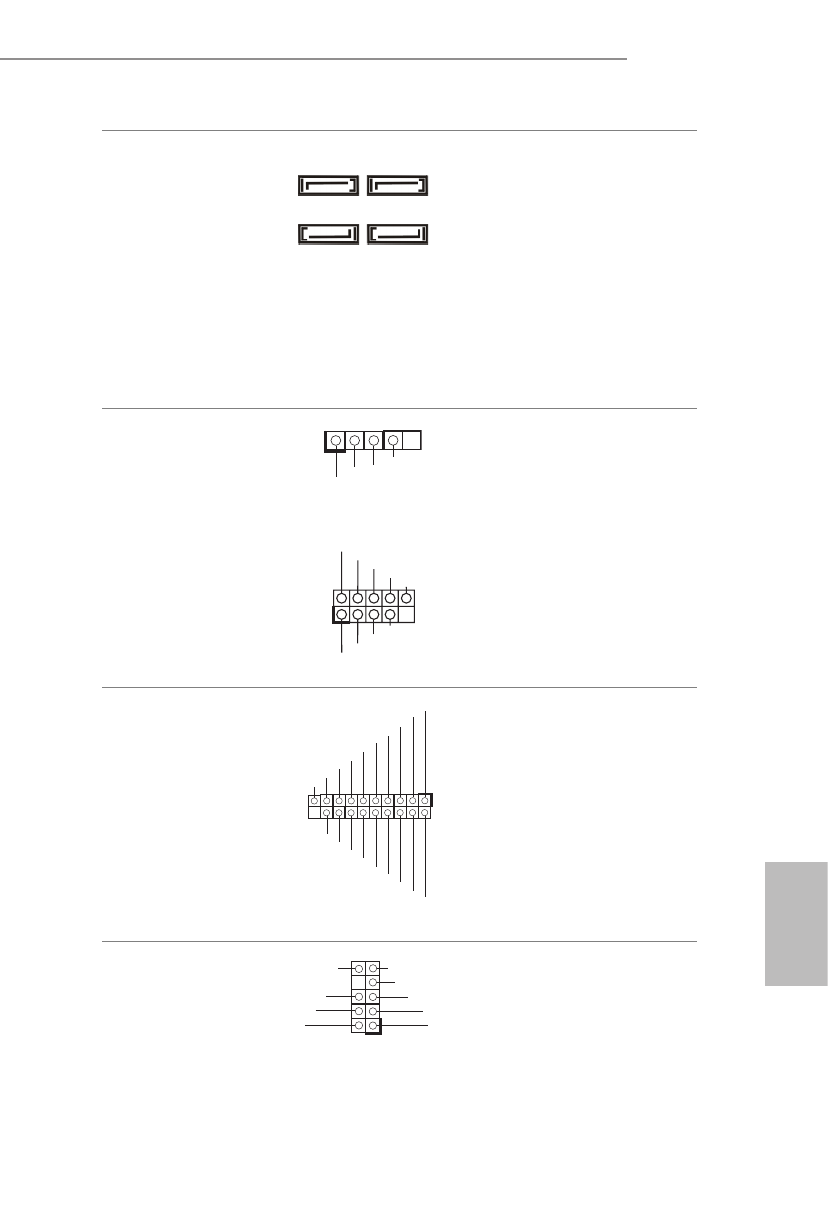

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 12)
(SATA3_2:
voir p.1, No. 13)
(SATA3_A1:
voir p.1, No. 15)
(SATA3_A2:
voir p.1, No. 14)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Pour minimiser le temps au
démarrage, utilisez les ports
Intel® SATA (SATA3_1~2) pour
vos appareils démarrables.

Embases USB 2.0
(USB_2 à 4 broches)
(voir p.1, No. 11)

(USB_0_1 à 9 broches)
(voir p.1, No. 9)

Cette carte mère comprend deux
connecteurs.

Embase USB 3.2 Gen1
(USB3_0_1 à 19 broches)
(voir p.1, No. 10)

Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 16)

Cette embase sert au
branchement des appareils audio
au panneau audio frontal.

1

ID

IntA_P_D +

IntA_P_D -

GN D

IntA_P_SSTX+

IntA_P_SSTX-

GN D

IntA_P_SSRX +

Vbu s

IntA_P_D +

IntA_P_D -

GN D

IntA_P_SSTX+

IntA_P_SSTX-

GN D

IntA_P_SSRX +

IntA_P_SSRX -

Vbu s

IntA_P_SSRX -

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

J_SENS E

OUT2_L

1

MIC_RED

OUT_RET

OUT2_R

MIC2_R

MIC2_L

GND

PRESENCE#

SATA3_A1 SATA3_1

SATA3_A2 SATA3_2

1

USB_PWR

P- P+

GND
