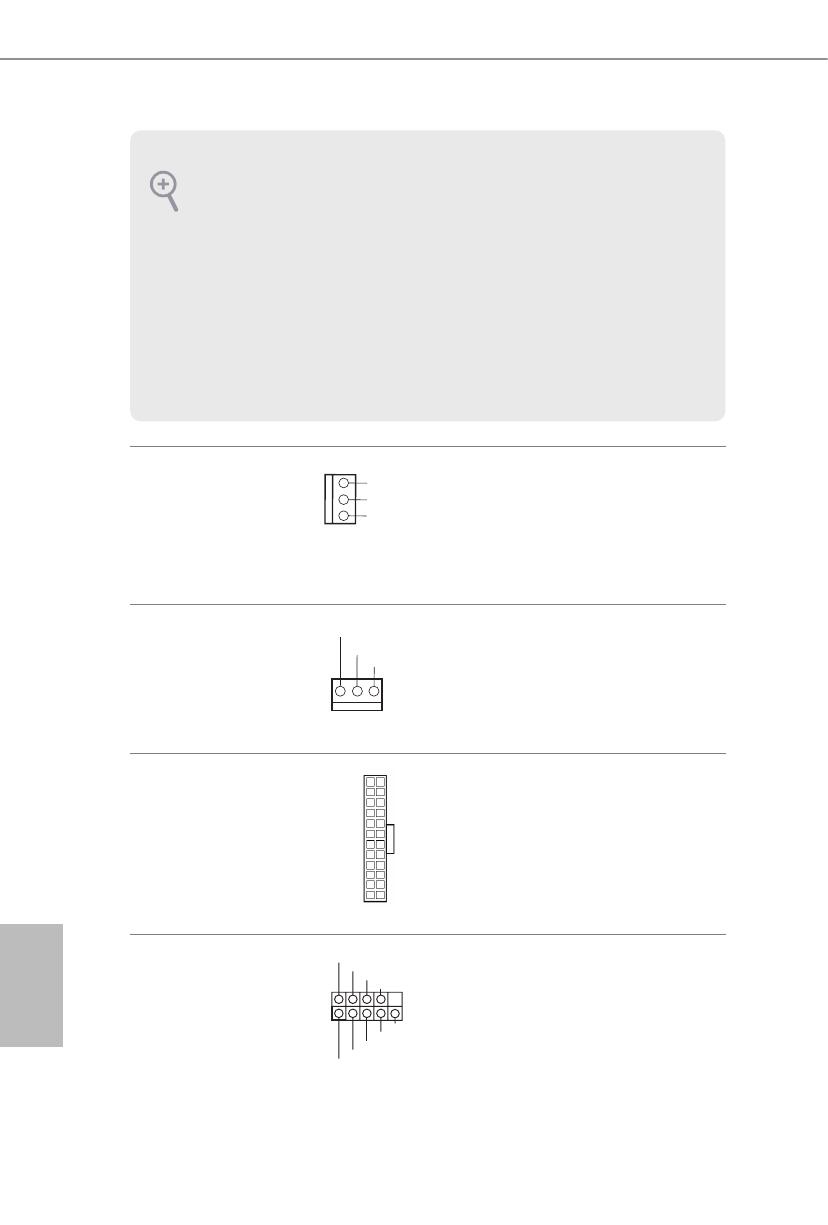

Gehäuselüfteranschluss
(3-polig, CHA_FAN1)
(siehe S. 1, Nr. 7)

Bitte verbinden Sie das
Lüfterkabel mit dem
Lüfteranschluss; der
schwarze Draht gehört zum
Erdungskontakt.

CPU-Lüfteranschluss
(3-polig, CPU_FAN1)
(siehe S. 1, Nr. 1)

Bitte verbinden Sie das
CPU-Lüfterkabel mit dem
Anschluss; der schwarze Draht
gehört zum Erdungskontakt.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 4)

Dieses Motherboard bietet
einen 24-poligen ATX-Netzan-
schluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 13 an.

Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 8)

Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.

1.  High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in
unserer Anleitung und der Anleitung zum Gehäuse.

2.  Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostift-

leiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie

nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Reg-

ister in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“
an.

12

 1

24

13

GND

CPU_FAN_SPEED

FAN_VOLTAGE

C C T S # 1

R R T S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

GND

CHA_FAN_SPEED

FAN_VOLTAGE
