79

B550 Pro4

Italiano

Italiano

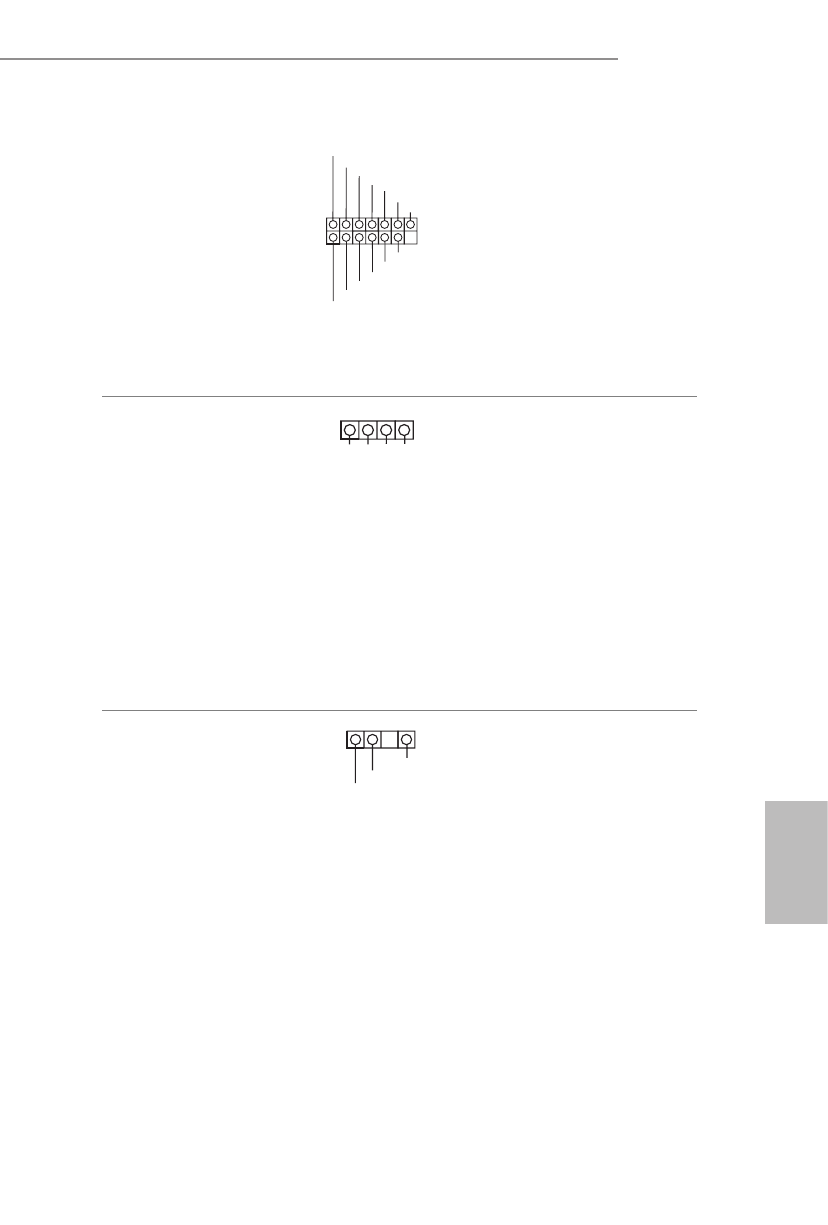

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 11)

1

SPI_DQ3

+3.3V

SPI_DQ2

SPI_CS0

TPM_Present

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può
archiviare in modo sicuro chiavi,
certificati digitali, password e
dati. Un sistema TPM permette
anche di potenziare la sicurezza
della rete, di proteggere identità
digitali e di garantire l'integrità
della piattaforma.

Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 28)
(RGB_LED2 a 4 pin)
(vedere pag. 1, n. 7)

Il collettore RGB viene utilizzato
per collegare la prolunga LED
RGB, che consente agli utenti
di scegliere tra vari effetti di
illuminazione a LED.

Attenzione: Non installare il
cavo LED RGB in senso errato;
in caso contrario, il cavo
potrebbe danneggiarsi.

* Fare riferimento a pagina 40
per ulteriori istruzioni su questa
basetta.

Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 27)
(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 8)

Questo header serve a collegare
il cavo di estensione del LED
indirizzabile che consente di
scegliere tra vari effetti luce LED.

Attenzione:

Non installare mai

il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.

* Fare riferimento a pagina 41
per ulteriori istruzioni su questa
basetta.

12V G R B

1

VOUT

DO_ADDR

GND

1
