B550 Pro4
3
English
No. Description
No. Description
1
PS/2 Mouse/Keyboard Port
7
Microphone (Pink)**
2
D-Sub Port
8
USB 3.2 Gen1 Ports (USB3_5_6)
3
USB 3.2 Gen2 Type-A Port (USB31_
TA_1)
9
USB 3.2 Gen2 Type-C Port (USB31_
TC_1)
4
LAN RJ-45 Port*
10
Antenna Bracket
5
Line In (Light Blue)**
11
HDMI Port
6
Front Speaker (Lime)**
12
USB 3.2 Gen1 Ports (USB3_1_2)

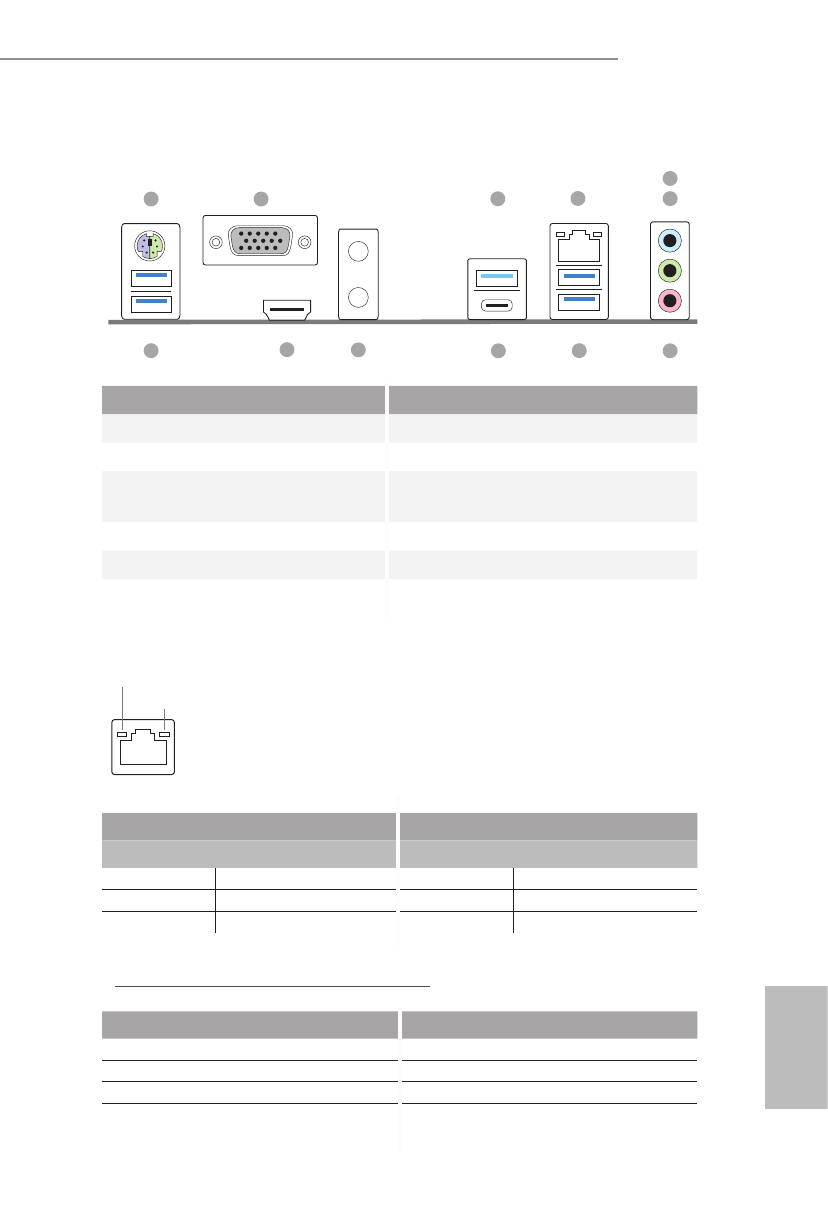

I/O Panel
* There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED
Speed LED
Status
Description
Status
Description
Off
No Link
Off
10Mbps connection
Blinking
Data Activity
Orange
100Mbps connection
On
Link
Green
1Gbps connection
ACT/LINK LED
SPEED LED
LAN Port
**
Function of the Audio Ports in 7.1-channel Configuration
:
Port
Function
Light Blue (Rear panel)
Rear Speaker Out
Lime (Rear panel)
Front Speaker Out
Pink (Rear panel)
Central /Subwoofer Speaker Out
Lime (Front panel)
Side Speaker Out
1
12
8
9
4
7
6
5
10
11
2
3
Содержание
- 96 Технические характеристики; Платформа
- 97 Гибридные процессоры AMD серии Ryzen (Renoir); слота PCI Express 3.0 x1; и CrossFireX; Встроенный видеоадаптер AMD Radeon; серии Vega в; *Фактическая поддержка зависит от процессора
- 98 Звук
- 99 Разъемы
- 100 Сертификация
- 101 Установка перемычек
- 102 Колодки и разъемы, расположенные на системной
- 107 Категорически
