129
B550 Pro4
Polsk
i
Polsk
i

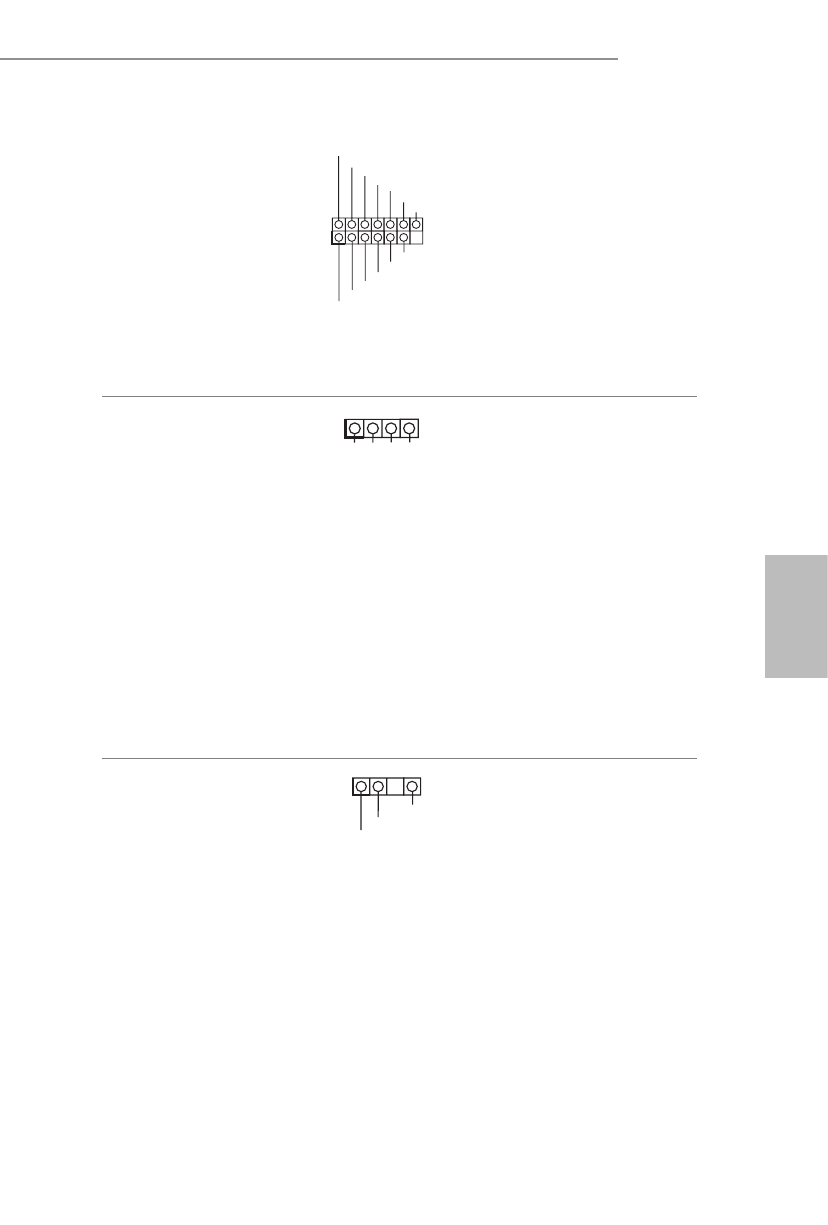

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 11)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze,
certyfikaty cyfrowe, hasła i dane.
System TPM pomaga także w
zwiększeniu zabezpieczenia sieci,
ochronie cyfrowych danych
osobowych i zapewnieniu
integralności platformy.
Złącza główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 28)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 7)
Złącze główkowe RGB jest
używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 40.
Adresowalne złącza
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 27)
(3-pinowe ADDR_LED2)
(sprawdź s.1, Nr 8)
To złącze główkowe LED
jest używane do podłączenia
adresowalnego przedłużacza
LED, który umożliwia
użytkownikom wybór spośród
różnych efektów światła LED.
Ostrzeżenie:
Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 41.
VOUT
DO_ADDR
GND
1
12V G R B
1
