B550 Pro4

27

English

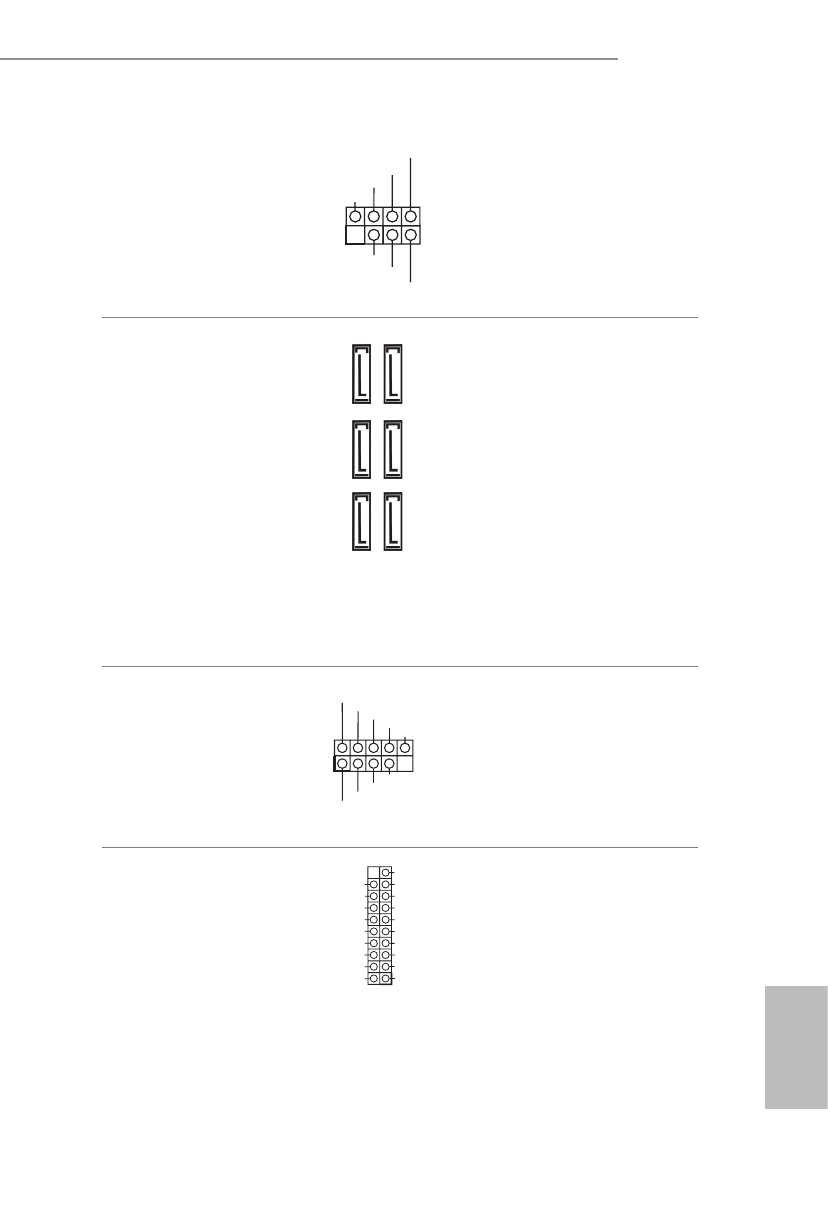

Power LED and Speaker
Header
(7-pin SPK_PLED1)
(see p.1, No. 20)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Please connect the
chassis power LED and
the chassis speaker to this
header.

Serial ATA3 Connectors
(SATA3_1:
see p.1, No. 16)
(SATA3_2:
see p.1, No. 17)
(SATA3_3:
see p.1, No. 14)
(SATA3_4:
see p.1, No. 15)
(SATA3_5:
see p.1, No. 12)
(SATA3_6:
see p.1, No. 13)

These six SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.

* M2_3 and SATA3_5_6
share lanes. If either one
of them is in use, the other
one will be disabled.

USB 2.0 Headers
(9-pin USB_1_2)
(see p.1, No. 24)
(9-pin USB_3_4)
(see p.1, No. 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

There are two headers
on this motherboard.
Each USB 2.0 header can
support two ports.

USB 3.2 Gen1 Header
(19-pin USB3_7_8)
(see p.1, No. 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

There is one header on
this motherboard. Each
USB 3.2 Gen1 header can
support two ports.

SATA

3_1

SA

TA

3_3

SA

TA

3_5

SATA

3_2

SA

TA

3_4

SA

TA

3_6
