104
Ру
сский

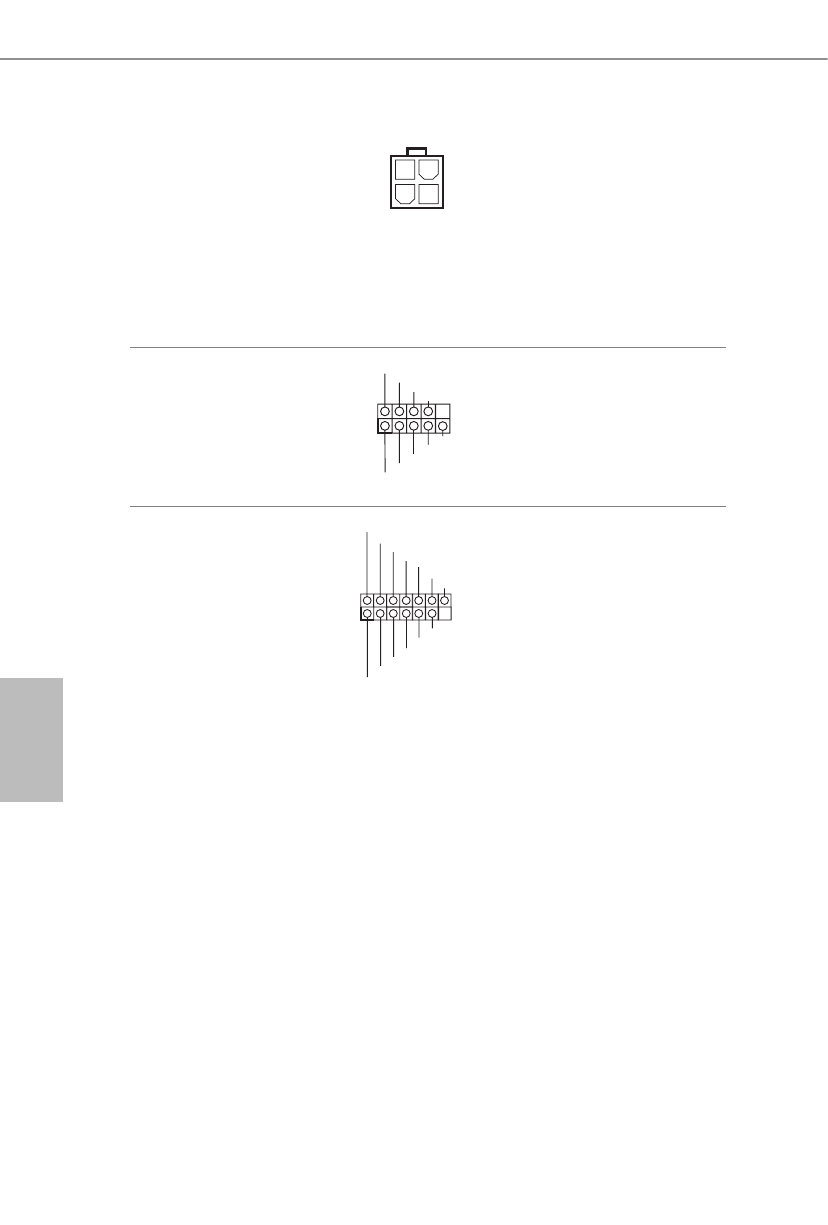

Разъем питания АТХ 12 В
(4-контактов, ATX12V2)
(см. стр. 1, № 3)
К данному разъему
подключается источник
питания ATX 12 В.
*Разъем от блока питания
подсоединяется к этому
разъему только в одной
ориентации.
Колодка последовательного
порта
(9-контактная, COM1)
(см. стр. 1, № 29)
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
колодка SPI ТРМ
(13-контактная,
SPI_TPM_J1)
(см. стр. 1, № 11)
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
TPM_Present
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает
поддержку системы SPI
Trusted Platform Module
(TPM), которая способна
обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
