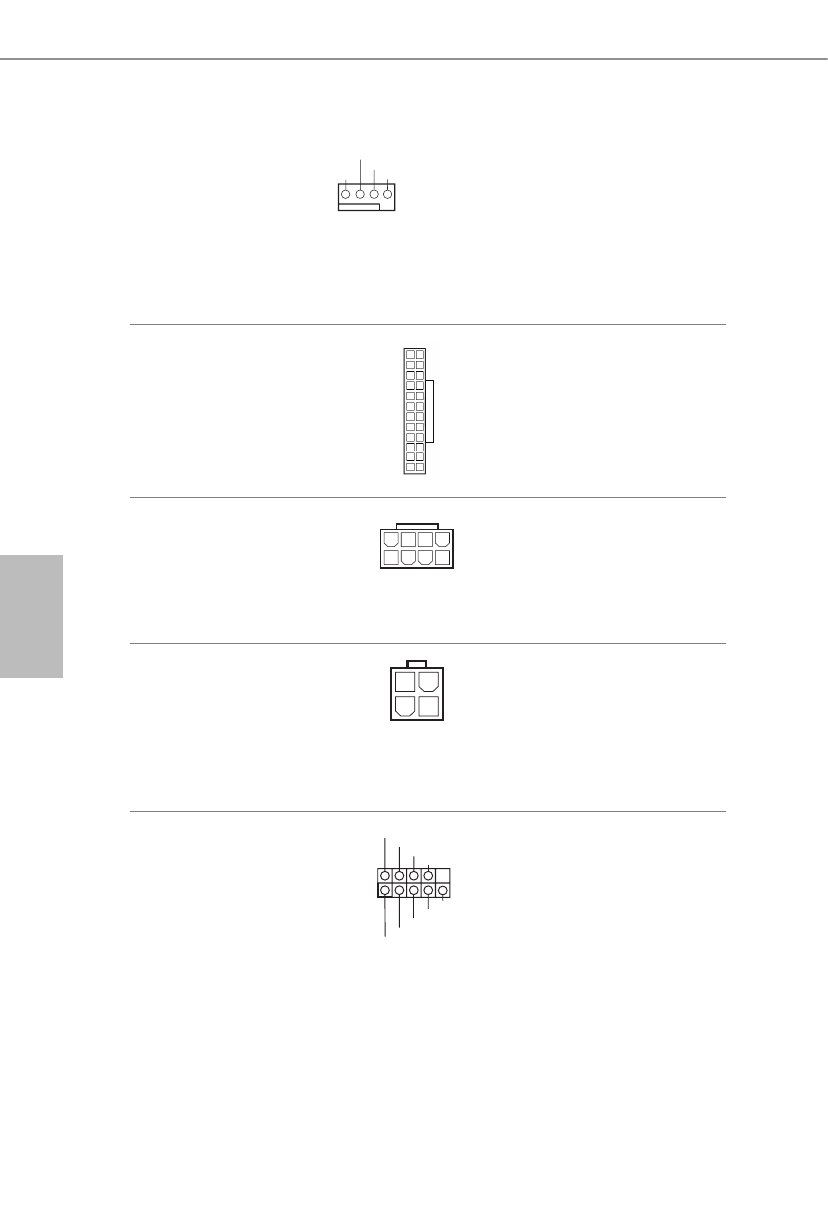

Złącze wentylatora
procesora/wentylatora
pompy wodnej
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 1)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów
1-3.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 9)

12

1

24

13

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.
W celu użycia 20-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 13.

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 2)

4                            1

8                            5

Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.

Złącze zasilania ATX 12V
(4-pinowe ATX12V2)
(sprawdź s.1, Nr 3)

Podłącz do tego złącza zasilacz
ATX 12V.

*Wtyczka zasilacza pasuje do
tego złącza tylko w jednym
kierunku.

Złącze główkowe portu
szeregowego
(9-pinowe COM1)
(sprawdź s.1, Nr 29)

C C T S # 1

R RT S # 1

D D S R # 1

D D T R # 1

R R X D 1

G N D

T T X D 1

D D C D # 1

1

R R I # 1

To złącze główkowe COM1
obsługuje moduł portu
szeregowego.
