B550 Pro4
37
English

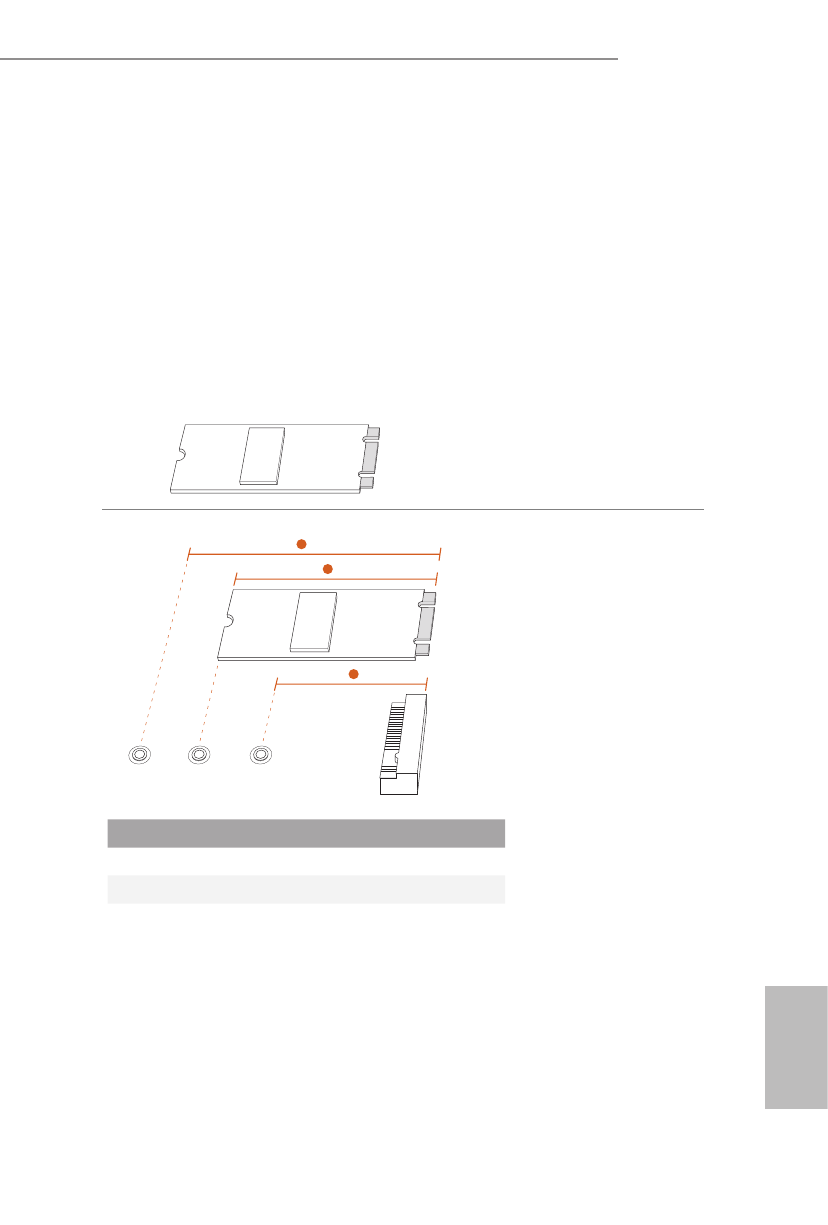

2.10 M.2_SSD (NGFF) Module Installation Guide (M2_3)
The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and
versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket
supports type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module
up to Gen3 x2 (16 Gb/s).
* M2_3 and SATA3_5_6 share lanes. If either one of them is in use, the other one will be
disabled.
Installing the M.2_SSD (NGFF) Module
Step 1
Prepare a M.2_SSD (NGFF) module
and the screw.
Step 2
Depending on the PCB type and
length of your M.2_SSD (NGFF)
module, find the corresponding nut
location to be used.
No.
1
2
3
Nut Location
A
B
C
PCB Length
4.2cm
6cm
8cm
Module Type
Type 2242
Type2260
Type 2280
1
2
3
A
B
C
