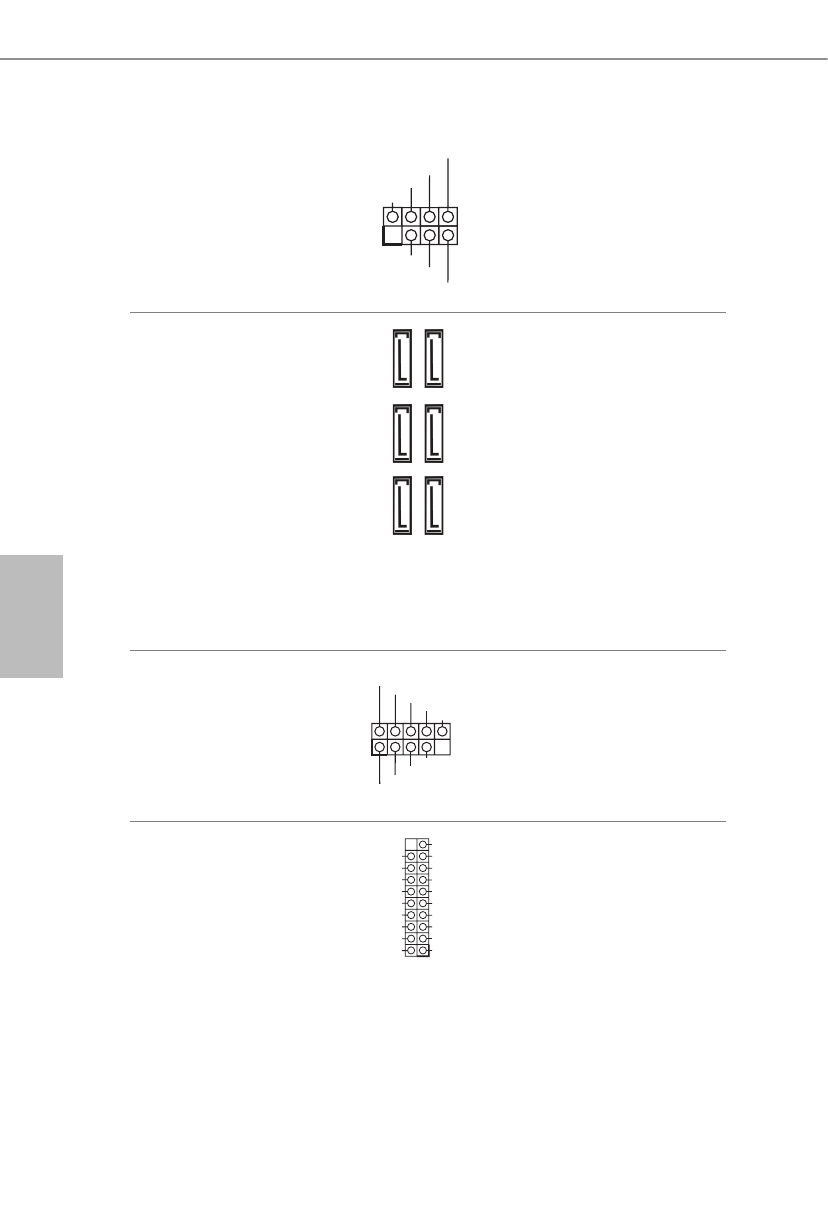

Dioda LED zasilania i złącze
główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 20)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Podłącz to tego złącza
główkowego diodę LED zasilania
obudowy i głośnik obudowy.

Złącza Serial ATA3
(SATA3_1:
sprawdź s.1, Nr 16)
(SATA3_2:
sprawdź s.1, Nr 17)
(SATA3_3:
sprawdź s.1, Nr 14)
(SATA3_4:
sprawdź s.1, Nr 15)
(SATA3_5:
sprawdź s.1, Nr 12)
(SATA3_6:
sprawdź s.1, Nr 13)

SATA

3_1

SA

TA

3_3

SA

TA

3_5

SATA

3_2

SA

TA

3_4

SA

TA

3_6

Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci
z szybkością transferu danych do
6,0 Gb/s.

* Ścieżki współdzielone przez
M2_3 i SATA3_5_6. Jeżeli
którakolwiek z nich jest
używana, pozostała zostanie
wyłączona.

Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 24)
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.

Złącza główkowe USB 3.2
Gen1
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Na tej płycie głównej znajduje się
jedno złącze główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.
