114

Por

tuguês

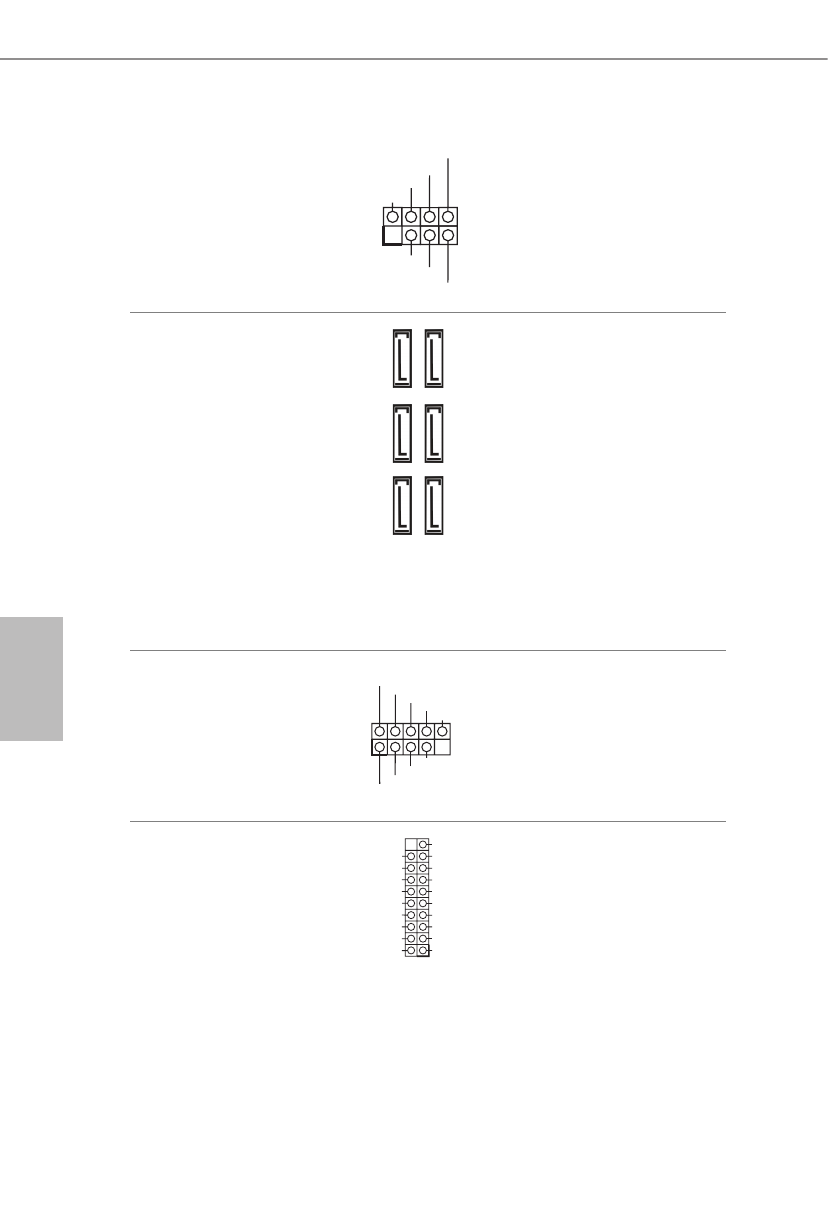

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 20)

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

Conecte o LED de alimentação
do chassi e o autofalante do chassi
a este cabeçote.

Conectores série ATA3
(SATA3_1:
ver p.1, N.º 16)
(SATA3_2:
ver p.1, N.º 17)
(SATA3_3:
ver p.1, N.º 14)
(SATA3_4:
ver p.1, N.º 15)
(SATA3_5:
ver p.1, N.º 12)
(SATA3_6:
ver p.1, N.º 13)

SATA

3_1

SA

TA

3_3

SA

TA

3_5

SATA

3_2

SA

TA

3_4

SA

TA

3_6

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.

* M2_3, e SATA3_5_6
compartilham vias. Se qualquer
um deles estiver em uso, o outro
será desativado.

Plataformas USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 24)
(USB_3_4 de 9 pinos)
(ver p.1, N.º 23)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.

Plataforma USB 3.2 Gen1
(USB3_7_8 de 19 pinos)
(ver p.1, N.º 10)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote nesta placa-mãe.
Cada suporte USB 3.2 Gen1 pode
suportar duas portas.
