127

B550 Pro4

Polsk

i

Polsk
i

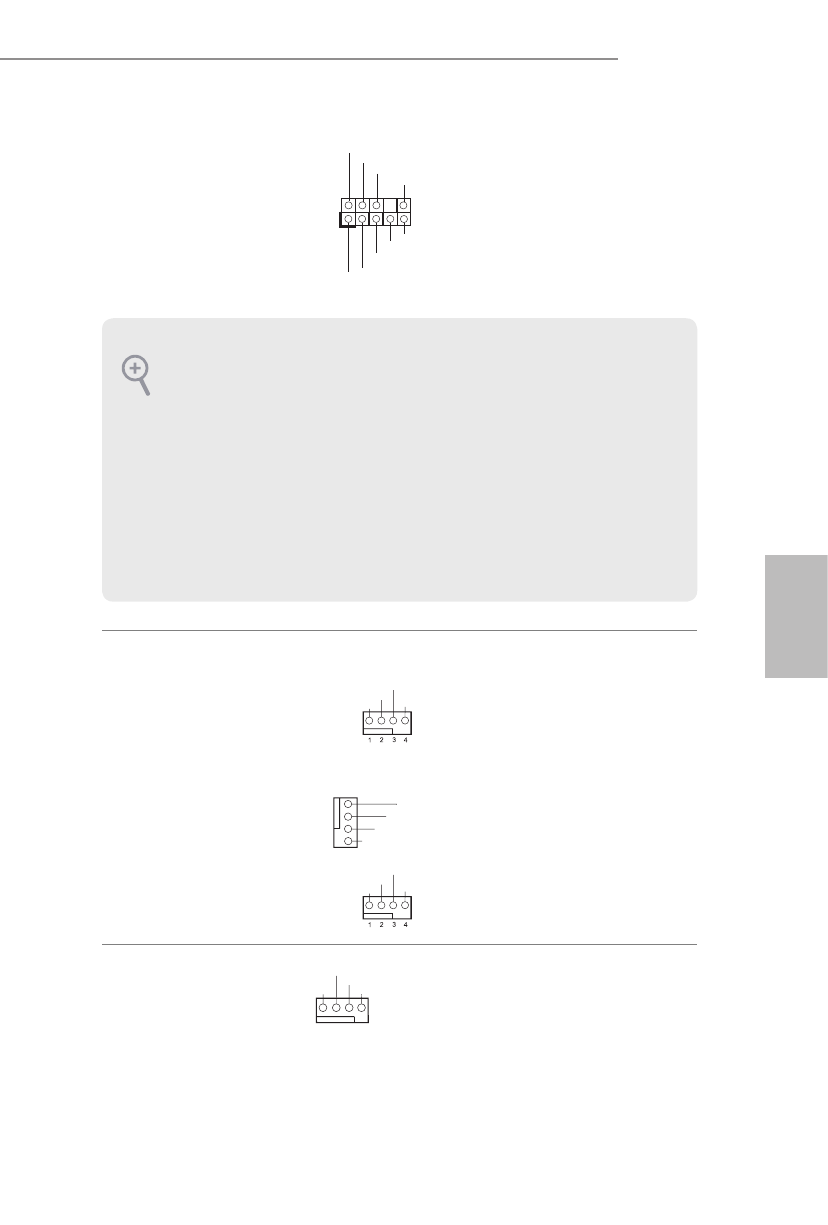

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 30)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.

Złącza wentylatora obudowy/
wentylatora pompy wodnej
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 21)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 25)

(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 31)
(4-pinowe CHA_FAN4/WP)
(sprawdź s.1, Nr 26)

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

FAN_SPEED

FAN_SPEED_CONTROL

FAN_VOLTAGE

GND

4

3

2

1

G N D

FA N _ V O LTA G E _ C O N T R O L

FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L

Podłącz przewody wentylatora
do złączy wentylatora i dopasuj
czarny przewód do styku masy.

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 4)

GND

FAN_VOLTAGE

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1    2    3    4

Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów
1-3.
